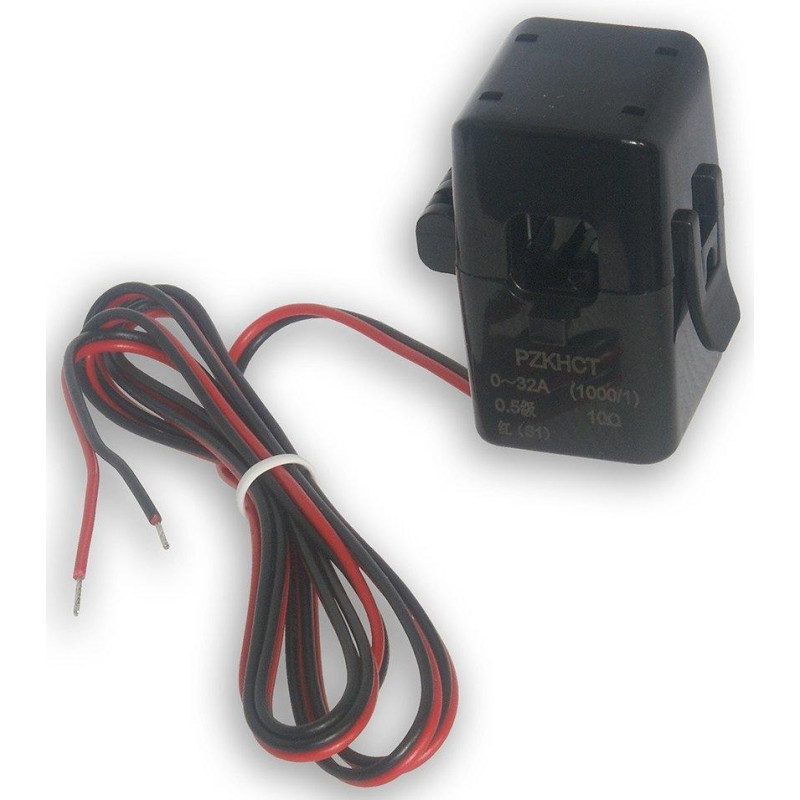

TINYCONTROL prúdový senzor SCT do 32 A pre LAN ovládač LK3 a LK4

Miniatúrny otvárací prúdový transformátor určený na presné meranie striedavého prúdu v rozsahu 0–32 A.

Prúdový transformátor je kompaktný snímač s otváracou konštrukciou , ktorý umožňuje inštaláciu bez nutnosti odpojenia napájacieho vedenia. Vďaka prevodu 1 000 : 1 transformuje primárny prúd na merateľnú hodnotu vhodnú na pripojenie k analógovým vstupom energetických meračov alebo riadiacich systémov. Transformátor sa vyznačuje triedou presnosti 0,5 , čo zaisťuje spoľahlivé a presné merania.

Zariadenie je dodávané s 33Ω rezistorom na priame použitie s 3,3V analógovými vstupmi systémov LK. Priemer otvoru 11 mm s vysokou izoláciou umožňuje bezpečnú montáž na bežné elektrické vedenia.

Použitie a zapojenie
Transformátor je primárne určený pre energetické merače a systémy merania prúdu prostredníctvom analógových vstupov. Transformátor neobsahuje vnútorný záťažový rezistor. Pre správnu funkciu a meranie napätia na analógových vstupoch (napr. 3,3V pri LK) je nutné zapojiť priložený 33Ω rezistor paralelne k výstupu transformátora.

Obsah balenia
Prúdový transformátor PZKHCT, 33Ω rezistor

ZÁKLADNÁ ŠPECIFIKÁCIA

AC rozsah prúdu: 0–32 A (AC)

Maximálny priemer meraného vodiča: 11 mm

Prúdový prevod: 1 000 : 1

Trieda presnosti: 0.5

Typ montáže: snap-on, otvárací

Dodávaný rezistor: 33 Ω

Kompatibilita: 3,3 V analógové vstupy LK
