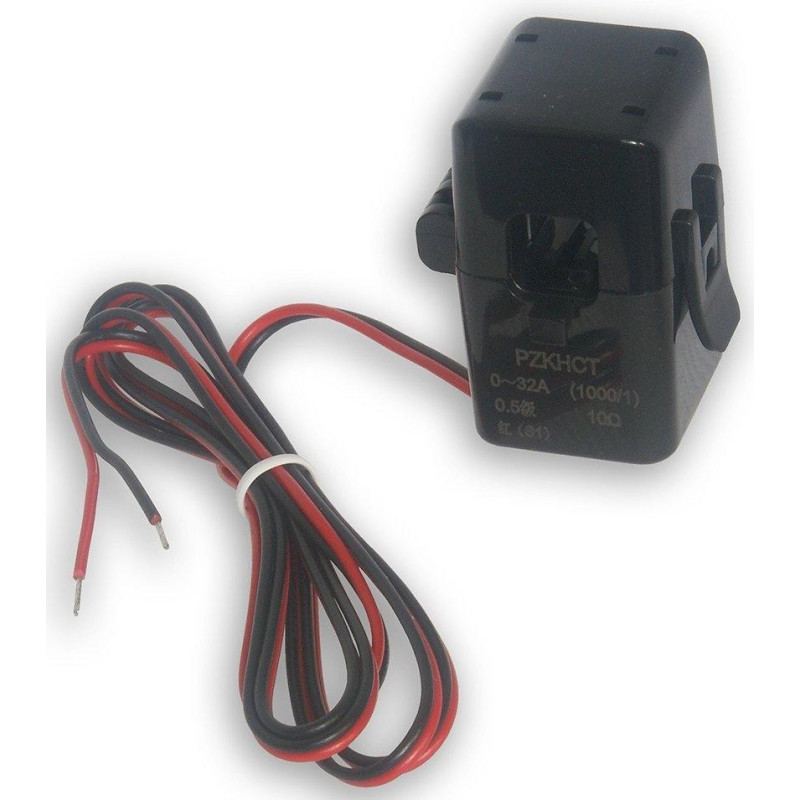

TINYCONTROL Stromsensor SCT bis 32 A für LAN-Controller LK3 und LK4

Miniatur-Split-Stromwandler zur genauen Messung von Wechselstrom im Bereich von 0–32 A.

Der Stromwandler ist ein kompakter Sensor in Drop-in-Bauweise , der die Installation ohne Unterbrechung der Stromleitung ermöglicht. Dank eines Übersetzungsverhältnisses von 1000:1 wandelt er den Primärstrom in einen messbaren Wert um, der sich für den Anschluss an analoge Eingänge von Energiezählern oder Steuerungssystemen eignet. Der Wandler zeichnet sich durch eine Genauigkeitsklasse von 0,5 aus und gewährleistet so zuverlässige und präzise Messungen.

Das Gerät wird mit einem 33-Ω-Widerstand zur direkten Verwendung mit den 3,3-V-Analogeingängen von LK-Systemen geliefert. Die Bohrung mit 11 mm Durchmesser und hoher Isolierung ermöglicht eine sichere Montage an herkömmlichen Stromleitungen.

Nutzung und Verbindung
Der Transformator ist primär für Energiezähler und Strommesssysteme mit analogen Eingängen vorgesehen. Er verfügt über keinen internen Lastwiderstand. Für die korrekte Funktion und Spannungsmessung an den analogen Eingängen (z. B. 3,3 V für LK) muss der mitgelieferte 33-Ω-Widerstand parallel zum Transformatorausgang angeschlossen werden.

Packungsinhalt
Stromwandler PZKHCT, 33Ω Widerstand

GRUNDLEGENDE SPEZIFIKATIONEN

Wechselstrombereich: 0–32 A (AC)

Maximaler Durchmesser des gemessenen Leiters: 11 mm

Aktuelles Umrechnungsverhältnis: 1.000:1

Genauigkeitsklasse: 0,5

Montageart: Schnappverschluss, Klappverschluss

Vorinstallierter Widerstand: 33 Ω

Kompatibilität: 3,3-V-Analogeingänge LK
