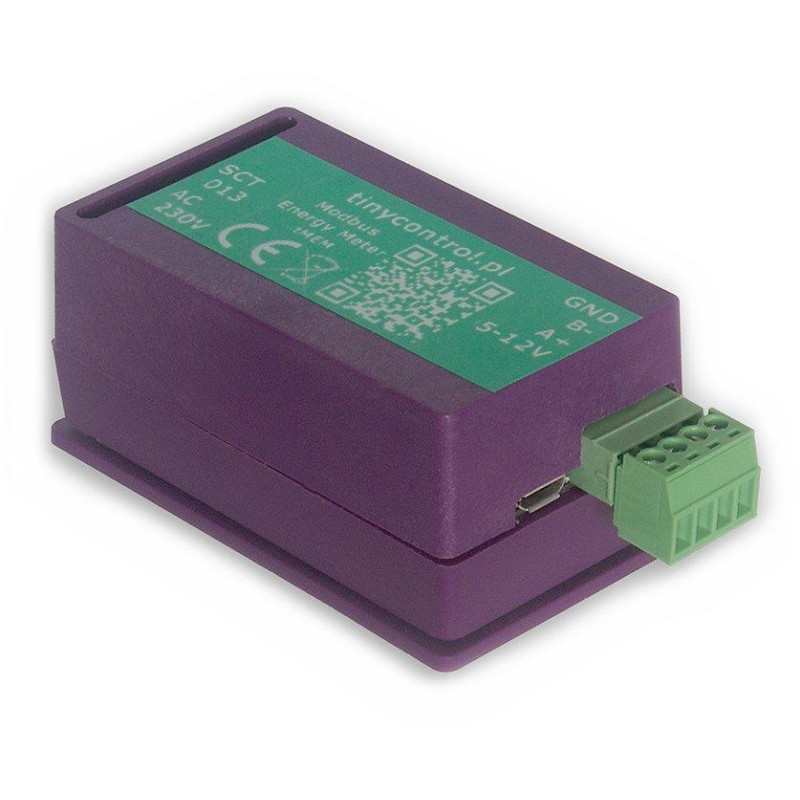

TINYCONTROL tMEM - licznik energii elektrycznej Modbus

Innowacyjne rozwiązanie do monitorowania zużycia energii elektrycznej online z interfejsem Modbus RTU.

tMEM to jednofazowy, dwukierunkowy licznik energii elektrycznej przeznaczony do podłączenia do urządzeń LK4, stanowiący kompleksowe rozwiązanie do monitorowania zużycia energii elektrycznej w czasie rzeczywistym. Dzięki funkcji dwukierunkowej może mierzyć zarówno energię zużytą, jak i oddaną, co jest idealnym rozwiązaniem dla instalacji z systemami fotowoltaicznymi. Moc oddawana jest oznaczona znakiem „-”.

Urządzenie jest dostarczane z przekładnikiem prądowym 100 A/50 mA , który jest skalibrowany w celu zapewnienia dokładnych pomiarów. Licznik energii elektrycznej umożliwia konfigurację zdarzeń w celu optymalizacji zużycia energii w obiektach komercyjnych, przemysłowych i mieszkalnych.

Ustawienia domyślne
Urządzenie tMEM jest wstępnie skonfigurowane z identyfikatorem Modbus Slave ID: 1 i interwałem automatycznego zapisu wynoszącym 600 sekund. Dane pomiarowe, takie jak wartości energii, są zapisywane w pamięci nieulotnej w tym interwale. To domyślne ustawienie pasuje do większości standardowych instalacji.

Szybka konfiguracja adresu Modbus
Aby sprawdzić aktualny adres, wystarczy kliknąć przycisk raz – dioda LED zamruga, wskazując adres (np. 2 mignięcia = adres 2). Aby ustawić nowy adres, naciśnij i przytrzymaj przycisk. Po 2 sekundach dioda LED zamruga raz. Przytrzymaj przycisk dłużej – dioda LED będzie migać raz na sekundę, maksymalnie pięć razy. Zwolnij przycisk po liczbie mignięć odpowiadającej żądanemu adresowi.

Integracja z LK
tMEM bezproblemowo integruje się z urządzeniami LK4 i LK3.5+. Można go zasilać bezpośrednio z kontrolera LK za pomocą wyjść 5 V i GND. Następnie należy go podłączyć – samodzielnie lub razem z innymi urządzeniami Modbus – do zacisków LK Modbus A+ i B-, aby nawiązać komunikację.

PODSTAWOWE DANE TECHNICZNE

Zasilanie: 5-12 V DC (złącze), 5 V (USB)

Napięcie znamionowe wejściowe prądu przemiennego: 230 V

Zakres pomiaru prądu przemiennego: 0-100 A

Strefa nieczułości pomiaru mocy: 3-4 W

Interfejs: Modbus RTU (RS485), szeregowy (przez USB; 115200 bodów)

Wymiary: 74 × 40 × 30 mm (bez uchwytu DIN)

Waga: 50g

Dokładność pomiaru: klasa B

W zestawie akcesoria: przekładnik prądowy 100A/50mA
