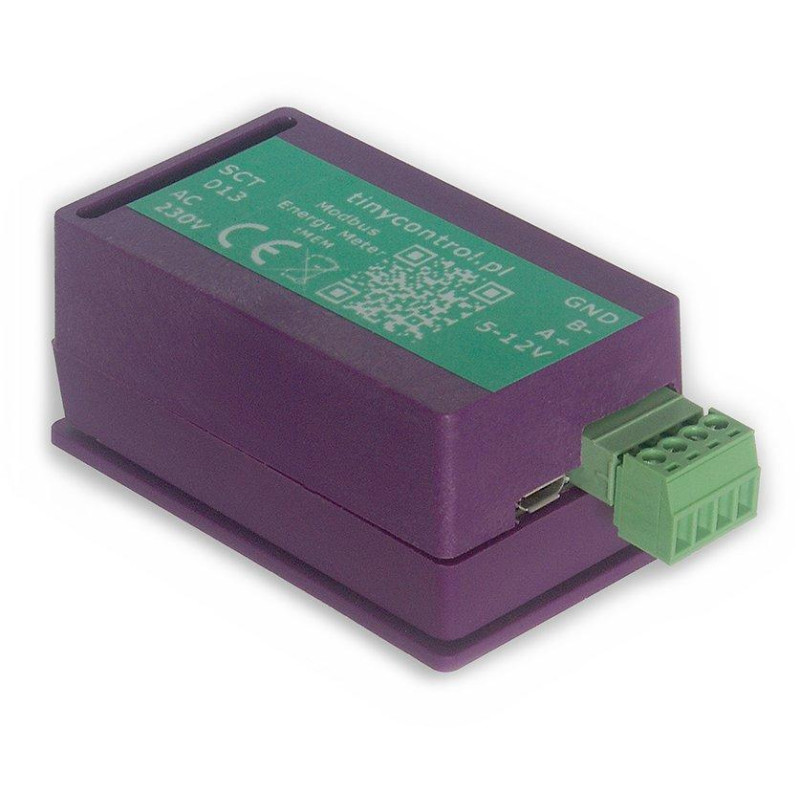

TINYCONTROL tMEM - Modbus-Stromzähler

Innovative Lösung zur Online-Überwachung des Stromverbrauchs mit Modbus-RTU-Schnittstelle.

Der tMEM ist ein einphasiger, bidirektionaler Stromzähler, der an LK4-Geräte angeschlossen wird und eine umfassende Lösung zur Echtzeit-Überwachung des Stromverbrauchs bietet. Dank seiner bidirektionalen Funktion misst er sowohl verbrauchte als auch eingespeiste Energie und ist somit ideal für Anlagen mit Photovoltaiksystemen. Eingespeiste Leistung wird durch ein „-“-Zeichen angezeigt.

Das Gerät wird mit einem 100-A/50-mA-Stromwandler geliefert, mit dem es kalibriert wird, um genaue Messungen zu gewährleisten. Der Stromzähler ermöglicht Ereigniseinstellungen zur Optimierung des Energieverbrauchs in Gewerbe-, Industrie- und Wohngebieten.

Standardeinstellungen
Das tMEM-Gerät ist mit der Modbus-Slave-ID 1 und einem automatischen Speicherintervall von 600 Sekunden vorkonfiguriert. Messdaten, wie z. B. Energiewerte, werden in diesem Intervall im nichtflüchtigen Speicher gespeichert. Diese Standardeinstellung ist für die meisten Standardinstallationen geeignet.

Schnelle Modbus-Adresskonfiguration
Um die aktuelle Adresse zu ermitteln, drücken Sie die Taste einmal – die LED blinkt entsprechend der Adresse (z. B. 2 Blinken = Adresse 2). Um eine neue Adresse einzustellen, halten Sie die Taste gedrückt. Nach 2 Sekunden blinkt die LED einmal. Halten Sie die Taste weiterhin gedrückt – die LED blinkt bis zu fünfmal pro Sekunde. Lassen Sie die Taste los, nachdem die gewünschte Adresse durch so viele Blinken angezeigt wurde.

Integration mit LK
tMEM lässt sich nahtlos in LK4- und LK3.5+-Geräte integrieren. Die Stromversorgung erfolgt direkt über die 5V- und GND-Ausgänge des LK-Controllers. Anschließend wird tMEM – entweder allein oder zusammen mit anderen Modbus-Geräten – an die Modbus-Anschlüsse A+ und B- des LK-Controllers angeschlossen, um die Kommunikation herzustellen.

GRUNDLEGENDE SPEZIFIKATIONEN

Stromversorgung: 5-12 V DC (Anschluss), 5V (USB)

Bemessungs-Wechselstromeingangsspannung: 230 V

Wechselstrommessbereich: 0-100 A

Totzone der Leistungsmessung: 3-4 W

Schnittstelle: Modbus RTU (RS485), seriell (über USB; 115200 Baud)

Abmessungen: 74 × 40 × 30 mm (ohne DIN-Halterung)

Gewicht: 50 g

Messgenauigkeit: Klasse B

Im Lieferumfang enthaltenes Zubehör: Stromwandler 100 A/50 mA
