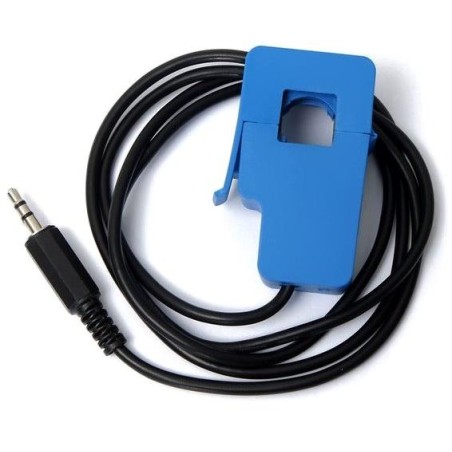

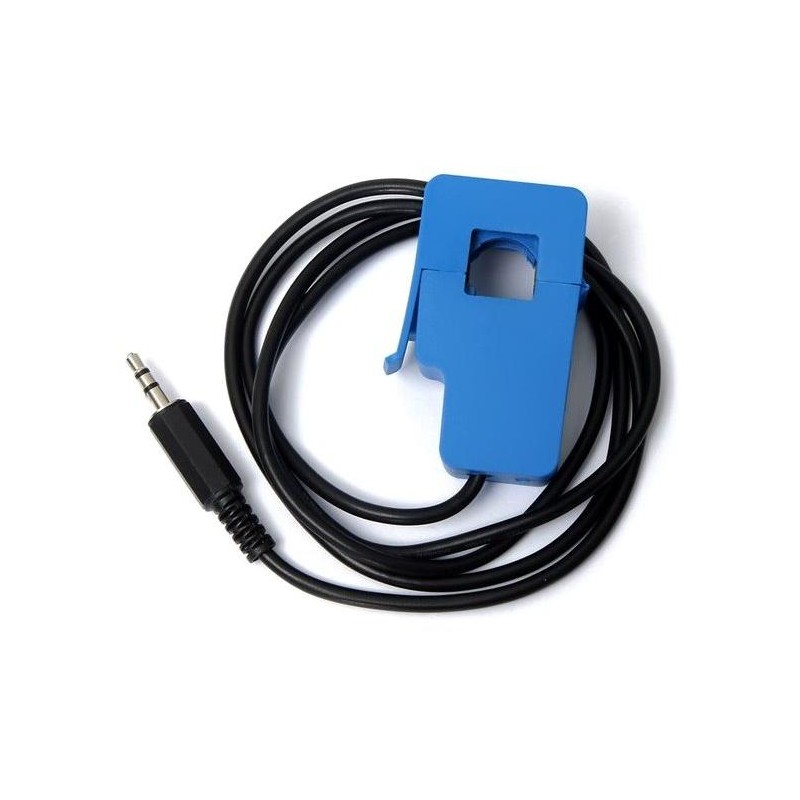

Czujnik prądu TINYCONTROL SCT do 30A do kontrolera LAN LK3 i LK4

Czujnik prądu Tinycontrol do 30 A

Nieinwazyjny transformator prądowy SCT-013-030 do pośredniego pomiaru prądu . Napięcie wyjściowe AC jest proporcjonalne do prądu w przewodzie głównym i jest przeznaczone do kontrolera LAN LK3 i LK4 .

Pomiary muszą być wykonywane tylko na jednym przewodzie, a nie na całym kablu, gdzie prąd płynie w obu kierunkach. Czujnik jest podłączony do wejść INPA1-4 i GND dla tych wejść. Jest dostarczany z 3,5 mm złączem typu jack (męskim), które można przyciąć do wymaganej długości lub 3,5 mm złącze typu jack (żeńskie) można podłączyć do kontrolera LAN za pomocą okablowania, patrz zdjęcia.

DANE TECHNICZNE

Zakres prądu przemiennego: 0-30 A (AC)

Maksymalna średnica mierzonego przewodu: 12 mm

Wbudowany rezystor próbkujący: 62 Ohm

Napięcie wyjściowe przemienne: 0-1 V (AC)

Długość kabla: 1 m

Waga: 45g

Sposób podłączenia czujnika do kontrolera LAN można znaleźć w instrukcji .
