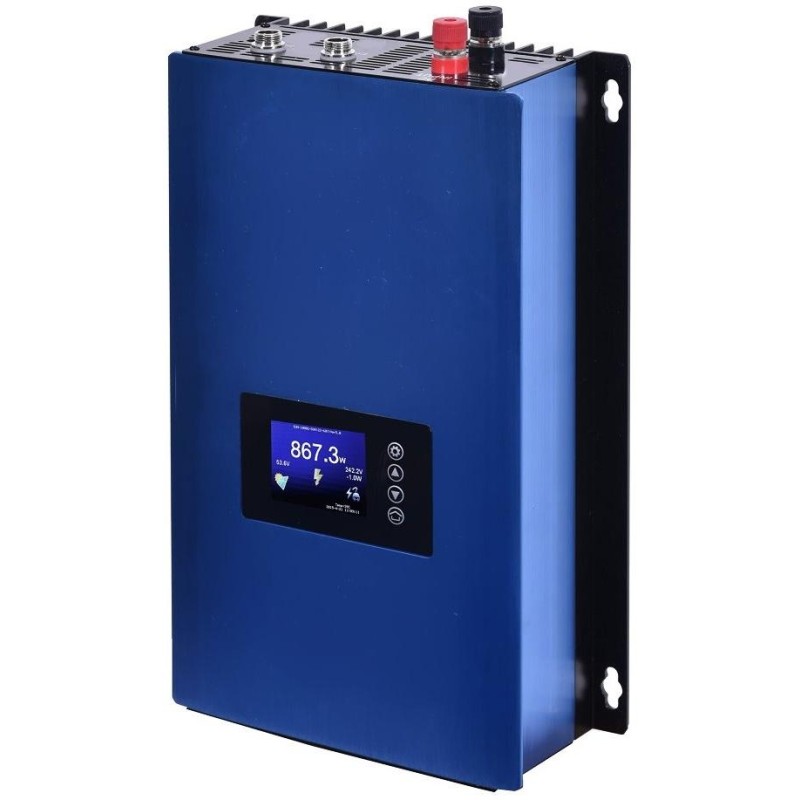

Xtend Solarmi GF-SUN-1000G2H
Oryginalny falownik GridFree GWL GTIL o mocy 900 W pracujący w zakresie napięcia wejściowego 45-90 V (DC) ze zintegrowanym ogranicznikiem zapobiegającym przepełnieniu sieci publicznej. Dzięki zintegrowanemu sterownikowi MPPT falownik zamienia maksymalną energię produkowaną przez panele fotowoltaiczne na 230 V (AC) . Falownik wyróżnia się wyjątkowo niskim zużyciem wewnętrznym wynoszącym zaledwie 4,6 W!
Falownik GridFree z ogranicznikiem to rewolucyjne rozwiązanie dla elektrowni fotowoltaicznych podłączonych do sieci . Działa on podobnie do innych mikroinwerterów GridFree, ale może również ograniczać własną moc w zależności od poboru prądu, zapobiegając w ten sposób przepełnieniom sieci publicznej.
Tego typu falowniki są przeznaczone do użytku wewnątrz pomieszczeń i oprócz klasycznych zacisków do podłączania paneli słonecznych lub akumulatorów oraz wyjścia do podłączenia do sieci, falownik posiada także złącze sondy prądowej do wewnętrznego ogranicznika.
Na czytelnym wyświetlaczu falownika możesz monitorować:
- Prąd wyjściowy falownika z paneli słonecznych/akumulatorów
- Energia dostarczana z sieci
- Napięcie wejściowe DC
- Temperatura falownika
- Napięcie sieciowe
- Data i godzina
- Dzienny harmonogram produkcji
- Ustawienia falownika
Istnieją również specjalne ustawienia zasilania falownika z baterii (zamiast paneli słonecznych). Są to ustawienia napięcia roboczego na wejściu (dolny limit) i maksymalnej mocy dostarczanej przez falownik.
Falownik GridFree działa w zakresie napięcia wejściowego DC 45-90 V , a jego moc wynosi 900 W (szczytowa 1000 W) . Wyjście falownika to AC 230 V , które jest podłączone między głównym wyłącznikiem obwodu z licznikiem energii elektrycznej a wyłącznikami poszczególnych obwodów. Falownik przesyła zatem moc z paneli (lub odpowiednich akumulatorów) do domowej dystrybucji. Twoje urządzenia będą wówczas zużywać energię wytworzoną głównie z Twojej elektrowni. Jeśli moc Twojej elektrowni nie jest wystarczająca w danym momencie, podłączona sieć publiczna pokryje niedobór. Instalując sondę prądową do ogranicznika , zabezpieczysz swój system przed niepożądanymi przepełnieniami w przypadku, gdy Twoja elektrownia jest w stanie wytworzyć więcej energii, niż potrzebują Twoje urządzenia.
Falownik nie działa w trybie wyspowym, tzn. do swojej funkcji wymaga podłączenia do publicznej sieci dystrybucyjnej. Gdy tylko nastąpi awaria zasilania, falownik natychmiast się wyłącza.
Falowniki są certyfikowane do sprzedaży i użytkowania w UE. Spełniają kryteria certyfikacji EMC, LVD, RoHS. Falowniki są zgodne z normą EN50549-1.
Bardzo skuteczne i proste rozwiązanie dla niezależnej produkcji energii elektrycznej przy jednoczesnym zachowaniu połączenia z siecią dystrybucyjną. Idealny sposób na obniżenie kosztów energii elektrycznej. Zwolnij również swój licznik energii elektrycznej! (Poprzez zmniejszenie zużycia z sieci.)
Podłączenie falownika do systemu solarnego jest proste:
Bez baterii:
Z baterią:
Aby uzyskać więcej informacji na temat podłączania do akumulatora, zobaczel="noreferrer noopener"> wsparcie techniczne .
Do inwertera można podłączyć wiele paneli słonecznych tak, aby ich moc rzeczywista odpowiadała mocy inwertera i jednocześnie aby napięcie całego układu paneli mieściło się w zakresie, w którym pracuje dany model inwertera.
W skład zestawu wchodzi czujnik prądu z kablem o długości 3 m i kablem przyłączeniowym 230 V. Pobierz instrukcję obsługi w powiązanych dokumentach poniżej.
Aby pomiary prądu były prawidłowe, nie zalecamy przedłużania kabla czujnika.
Typowe przykłady zastosowań mikroinwerterów i więcej informacji można znaleźć tutaj .
Technologia GridFree – przegląd linków, artykułów i informacji
www.i4wifi.cz/gridfree + wsparcie techniczne
PODSTAWOWE DANE TECHNICZNE
Moc ciągła: 900 W (szczytowa 1000 W)
Napięcie wejściowe: DC 45-90V
Napięcie wyjściowe: AC 230V (50Hz)
Wymiary: 322 x 196 x 88 mm
Waga: 3,6 kg
Kolor: niebiesko-czarny
Sposób ograniczania autokonsumpcji z sieci dystrybucyjnej 1:
Falownik SUN z akcesoriami zewnętrznymi wymienionymi w dokumentacji spełnia wymagania dotyczące równoległego podłączenia do czeskiej sieci elektroenergetycznej (RfG).
Najczęstszym zastosowaniem jest redukcja zużycia własnego z sieci dystrybucyjnej poprzez podłączenie falownika w dowolnym miejscu między siecią dystrybucyjną a punktem poboru.
Sposób ograniczania autokonsumpcji z sieci dystrybucyjnej 2:
Przy użyciu baterii i ogranicznika, energię uzyskaną ze słońca można wykorzystać nawet wtedy, gdy nie świeci. Jeśli wyprodukowana energia nie wystarcza na bieżące zużycie, pozostała część jest automatycznie uzupełniana z sieci. Bez ogranicznika system może pracować w sieci dystrybucyjnej jako zakład produkcyjny (elektrownia fotowoltaiczna) w trybie sprzedaży nadwyżek energii.
Falowniki można również stosować w celu zwiększenia dostępnej mocy w systemach poza siecią, np. w połączeniu z falownikami poza siecią Victron, w trybie „sprzężenia AC” (sprzężenie z wyjściem AC falownika poza siecią, a nie z siecią dystrybucyjną).
Układ jednofazowy lub trójfazowy z akumulatorem i ogranicznikiem:
Ze względu na możliwość akumulacji, tryb ten jest szczególnie odpowiedni do wykorzystywania całej wytworzonej energii elektrycznej na własne potrzeby.
Połączenie AC z inwerterem hybrydowym lub wyspowym:
Jeśli falownik jest niezależny od sieci AC i jest przeznaczony do sprzężenia AC (np. VE Multiplus), możliwe jest podłączenie falownika SUN z ogranicznikiem do jego wyjścia AC. Wyjście nie wpływa na sam tryb falownika Multiplus (ładowanie akumulatora), ale całkowita moc wyjściowa jest zwiększona. Moc wyjściowa falownika SUN w sprzężeniu AC musi być mniejsza niż moc wyjściowap systemu wyspowego, do którego jest podłączony. Ładowanie akumulatora poprzez linię AC za pośrednictwem Multiplus (od strony wejścia lub wyjścia) jest możliwe tylko po dodaniu dodatkowych elementów lub funkcji zabezpieczających/komunikacyjnych i ich prawidłowym ustawieniu.
Aplikacje zgodne z normami RFG [UE 2016/631 (RfG NC)]:
Produkty GF-SUN-1000G2, GF-SUN-2000G2-T, GF-SUN-1000G2H i GF-SUN-2000G2 z dodatkowymi akcesoriami spełniają wymagania Rozporządzenia Komisji UE 2016/631 (RfG NC) . Wymagania mogą być określone zgodnie z regionalnymi sieciami dystrybucyjnymi.
Zasilanie z modułu produkcyjnego jest przerywane przez stycznik KM1, który jest przełączany przez podłączenie przewodu N do jego cewki z urządzenia sterującego rozdzielnicą. Podłączenie przewodu N zamyka stycznik i odłącza moduł produkcyjny od sieci dystrybucyjnej za pośrednictwem jego styku odcinającego zasilanie.
Opóźnione podłączenie modułu produkcyjnego po awarii zasilania zapewnia przekaźnik czasowy KA1. Po utracie zasilania przekaźnik KA1 galwanicznie odłącza moduł produkcyjny od sieci dystrybucyjnej (punkt awarii KM1). Po przywróceniu zasilania przekaźnik KA1 ponownie podłącza moduł produkcyjny po upływie określonego czasu.
