TINYCONTROL prúdový senzor SCT do 30A pre LAN ovládač LK3 a LK4

Tinycontrol prúdový senzor do 30 A

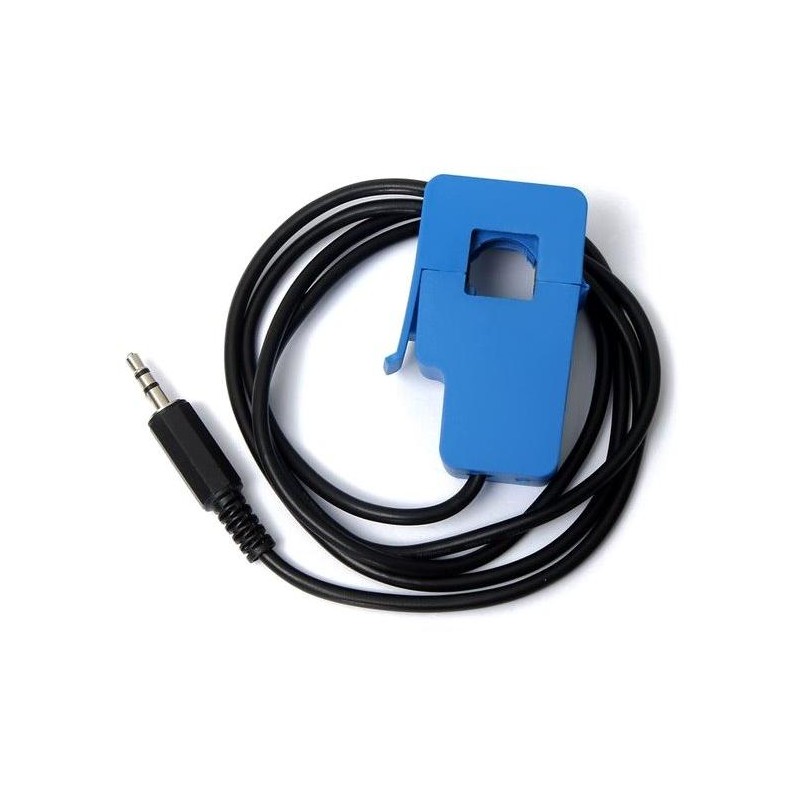

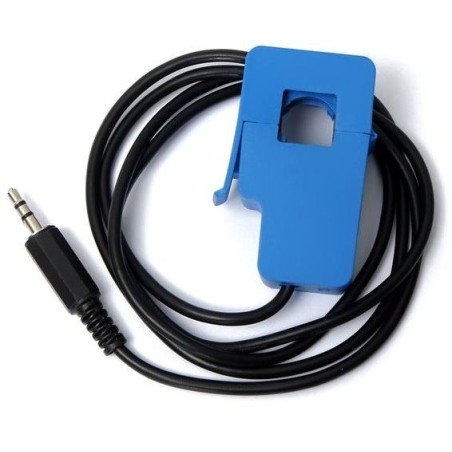

Neinvazívny prúdový transformátor SCT-013-030 na meranie prúdu nepriamou metódou . Výstupné striedavé napätie je úmerné prúdu v hlavnom vodiči a je určený pre LAN ovládač LK3 a LK4 .

Meranie je nutné vykonávať iba na jednom vodiči, a nie na celom kábli, kde tečie prúd oboma smermi. Senzor sa pripája na vstupy INPA1-4 a GND pre tieto vstupy. Je dodávaný vrátane 3,5 mm jack konektora (samec), ktorý je možné odstrihnúť v požadovanej dĺžke alebo k LAN ovládaču pripojiť 3,5 mm jack konektor (samica) so zapojením viď fotky.

TECHNICKÉ ŠPECIFIKÁCIE

AC rozsah prúdu: 0-30 A (AC)

Maximálny priemer meraného vodiča: 12 mm

Zabudovaný vzorkovací odpor: 62 Ohm

Výstupné napätie striedavo: 0-1 V (AC)

Dĺžka kábla: 1 m

Hmotnosť: 45 g

Spôsob zapojenia čidla k LAN ovládaču nájdete v manuáli .
