TINYCONTROL Stromsensor SCT bis 30A für LAN Controller LK3 und LK4

Tinycontrol Stromsensor bis 30 A

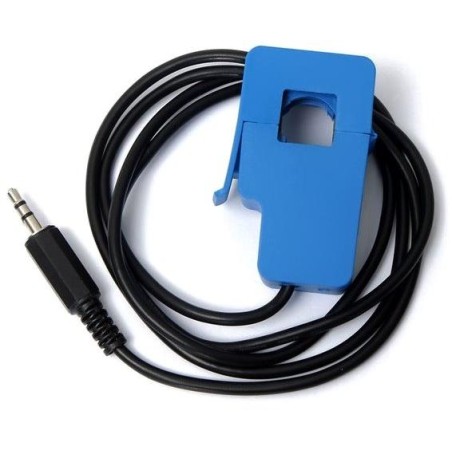

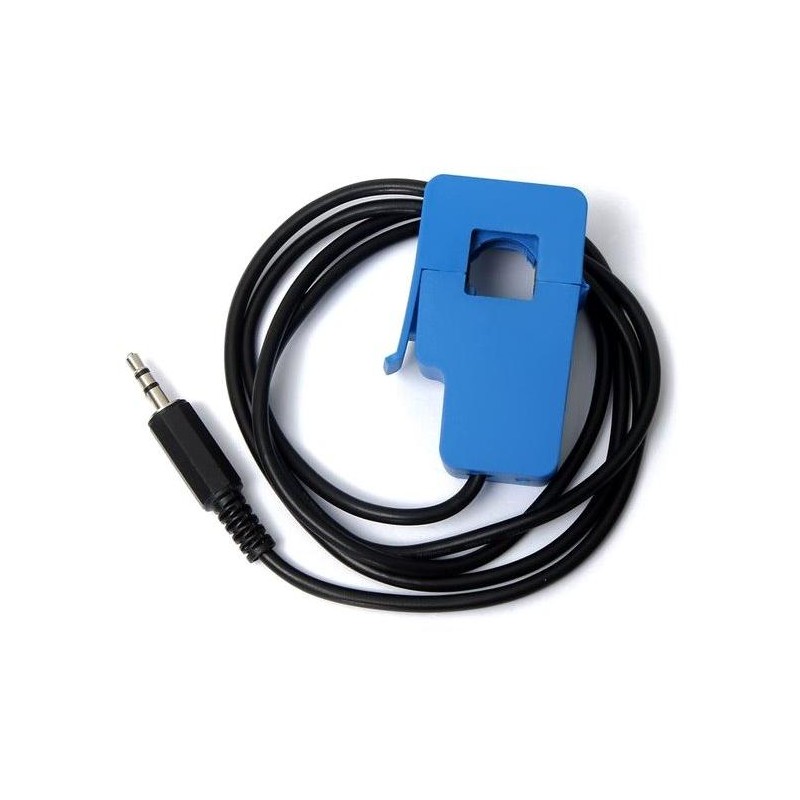

Nicht-invasiver Stromwandler SCT-013-030 zur indirekten Strommessung . Die ausgegebene Wechselspannung ist proportional zum Strom im Hauptleiter und ist für die LAN-Controller LK3 und LK4 vorgesehen.

Die Messungen dürfen nur an einem Draht durchgeführt werden, nicht am gesamten Kabel, da der Strom in beide Richtungen fließt. Der Sensor wird an die Eingänge INPA1-4 und GND dieser Eingänge angeschlossen. Er wird mit einem 3,5-mm-Klinkenstecker (männlich) geliefert, der auf die gewünschte Länge zugeschnitten werden kann. Alternativ kann ein 3,5-mm-Klinkenstecker (weiblich) mit der Verkabelung an den LAN-Controller angeschlossen werden (siehe Fotos).

TECHNISCHE DATEN

Wechselstrombereich: 0-30 A (AC)

Maximaler Durchmesser des gemessenen Leiters: 12 mm

Eingebauter Abtastwiderstand: 62 Ohm

Ausgangsspannung Wechselspannung: 0-1 V (AC)

Kabellänge: 1 m

Gewicht: 45 g

Die Vorgehensweise zum Verbinden des Sensors mit dem LAN-Controller finden Sie im Handbuch .
