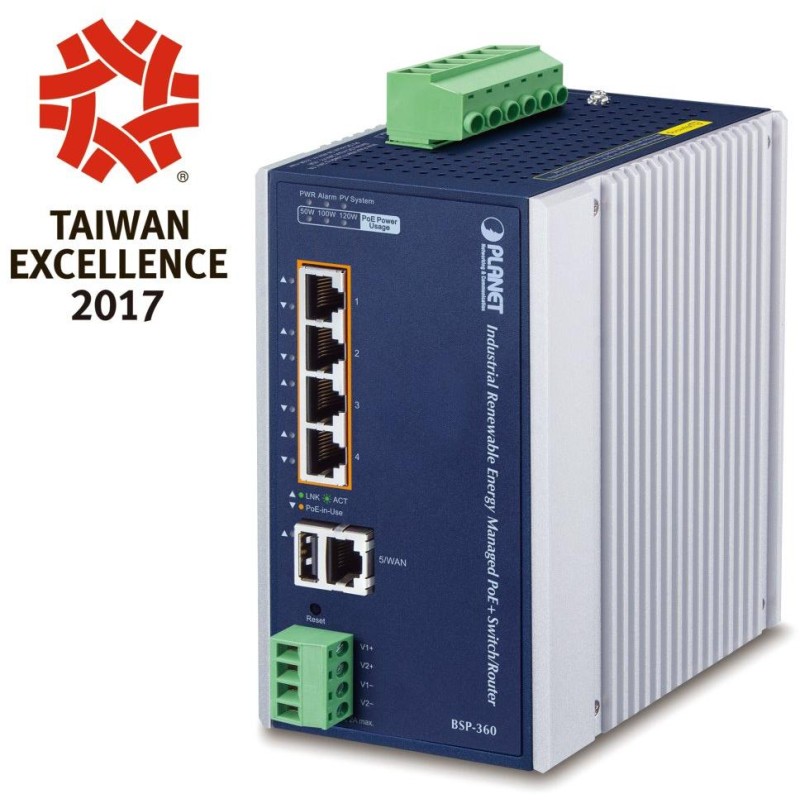

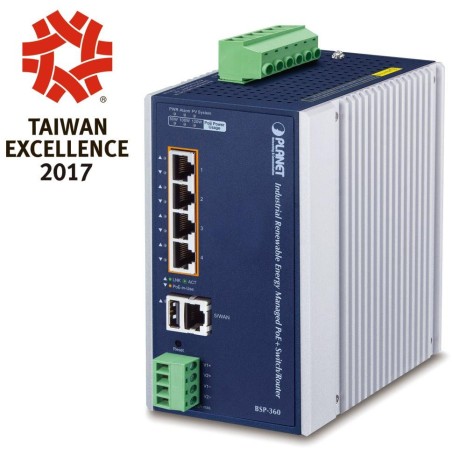

PLANETA BSP-360 v3
Zasilany energią słoneczną router PoE+ ze switchem i zintegrowanym kontrolerem MPPT, 4x RJ-45 10/100/1000 Base-T z PoE+ IEEE 802.3af/at (36 W/port) , budżet PoE 120 W, 1x RJ-45 10/100/1000 Base-T (WAN w trybie bramy), 1x USB (kopia zapasowa konfiguracji).
1x wejście zasilania dla panelu PV (fotowoltaicznego) DC 24-45 V do 400 W + niektóre rodzaje generatorów (hydroelektrycznych lub wiatrowych), 1x wejście/wyjście zasilania dla akumulatora (Pb/Li-ion, typ podłączonego akumulatora można przełączać), 2x wyjście zasilania DC 24 V (maks. 2 A) , napięcie wyjściowe DC zależy od akumulatora.
Ochrona ESD do 6 kV, stopień ochrony IP30 (obudowa aluminiowa), montaż na ścianie lub szynie DIN, temperatura pracy od -10 do +60 °C .
- Integracja technologii PoE i systemu energii odnawialnej (energia słoneczna, wiatrowa i wodna)
- Zaprojektowany do wdrażania monitoringu lub sieci bezprzewodowej oraz do zdalnego monitorowania i zarządzania
- Opcja zdalnego zarządzania przy użyciu kontrolera zarządzania siecią NMS-360
Rozwiązanie zapewnia możliwość zasilania podłączonych urządzeń aktywnych, takich jak kamery IP, przełączniki i konwertery lub jednostki Wi-Fi, 24 godziny na dobę, 7 dni w tygodniu bez zależności od sieci energetycznej. Aplikacja nadaje się zatem do zapewnienia nadzoru w otoczeniu parków, lasów, domków letniskowych lub dużych technologii rolniczych i przemysłowych, dzięki nieprzerwanemu zasilaniu, a także jako środek do budowy punktów telekomunikacyjnych dla lokalnych dostawców Internetu.
Zarządzanie baterią:
- Obsługuje akumulatory litowe (litowo-jonowe) i kwasowo-ołowiowe (kwasowo-ołowiowe, Pb), opcjonalnie
- Moc wejściowa (PV IN): napięcie min. 24 V (zalecamy > 30 V do pełnego naładowania akumulatora), maks. 45 V, prąd maks. 8,8 A, pobór mocy do 400 W
- Łatwa diagnostyka stanu pracy systemu za pomocą wskaźnika LED
- Aktualny stan wykorzystania baterii
- Kontroler ładowania MPPT (śledzenie punktu maksymalnej mocy)
- Zabezpieczenie przed zbyt niskim napięciem: wyślij powiadomienie i odetnij zasilanie, gdy bateria będzie słaba
- Zabezpieczenie przed prądem wstecznym (zapobiega cofaniu się prądu elektrycznego do panelu fotowoltaicznego)
- Zabezpieczenie nadprądowe i zabezpieczenie przed odwrotną polaryzacją (dla akumulatora i elektrod ładujących)
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Porty: 4x 1x RJ-45 10/100/1000 Base-T z PoE+ IEEE 802.3af/at, 1x 1x RJ-45 10/100/1000 Base-T LAN/WAN (w zależności od trybu), 1x USB typu A (kopia zapasowa konfiguracji)
Pamięć: 8 tys. adresów MAC, bufor 512 Kb
Przepustowość: magistrala 10 Gbps, operacyjna 5,95 Mpps (64B)
Wykonanie: Szyna DIN, montaż na ścianie
Zasilanie (router): poprzez panele fotowoltaiczne (DC 24-45 V) lub z akumulatora (DC 24 V), łączny pobór mocy do 135,36 W (pełne obciążenie z zasilaniem PoE)
Moc wejściowa:
Panel słoneczny - napięcie min. 24 V (zalecamy >30 V do pełnego naładowania akumulatora), maks. 45 V, maks. prąd 8,8 A, pobór mocy do 400 W
Akumulator - DC 24 V (10 A), litowy lub kwasowo-ołowiowy, 16-20 AWG (przewody zaciskowe)
Moc wyjściowa: 4x PoE+ RJ-45 i 2x wyjście zasilania DC 24 V (maks. 2 A), 4-pinowy blok zacisków (przód), napięcie wyjściowe DC jest zależnezasilany bateryjnie
Ochrona: ESD do 6 kV (Ethernet)
Temperatura pracy: -10 do +60 °C
Wymiary: 152 x 107 x 89 mm
Waga: 1251g
Funkcje administracyjne:
Zarządzanie: WEB, pułapka SNMP, SNMP v1/v2c, narzędzie PLANET Smart Discovery Utility, obsługa NMS-360
Kontrola dostępu: według adresów IP i MAC, filtrowanie adresów URL i portów, zapobieganie atakom DoS
Protokół drzewa rozpinającego:
Protokół STP, protokół Spanning Tree IEEE 802.1d
IGMP: serwer proxy IGMP
Diagnostyka okablowania: nie
Funkcja PoE:
Całkowita moc wyjściowa: do 120 W, 802.3af/at
Ilość wtryskiwaczy: 4x do 36 W
Typ zasilania: End-span
Funkcje zaawansowane:
kontrola i zarządzanie poszczególnymi portami PoE (priorytet, włączanie/wyłączanie zasilania, limit mocy itp.)
zintegrowany harmonogram do zaplanowanego wyłączania zasilanych elementów końcowych (harmonogram PoE)
wykrywanie aktywności zasilanych urządzeń za pomocą protokołu ICMP, w przypadku braku odpowiedzi możliwe jest ponowne uruchomienie poprzez odłączenie zasilania (sprawdzenie aktywności PD)
