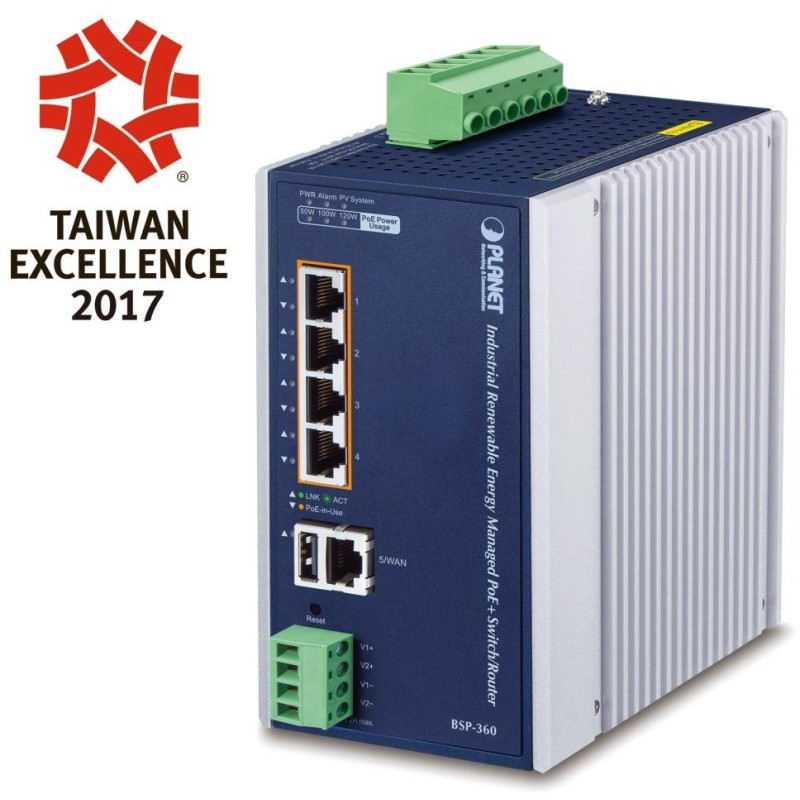

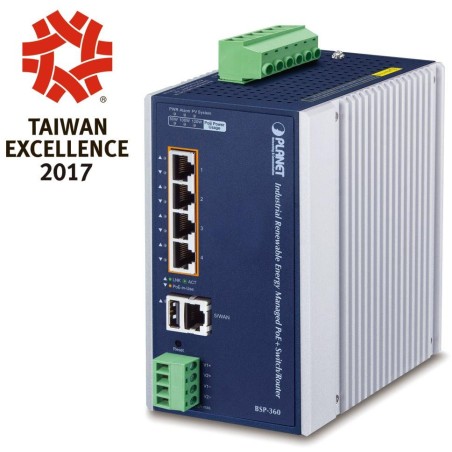

PLANET BSP-360 v3
Solárny napájací PoE+ router s prepínačom (switch) a integrovaným MPPT regulátorom, 4x RJ-45 10/100/1000 Base-T s PoE+ IEEE 802.3af/at (36 W/port) , 120 W PoE budget, 1x RJ-45 Gateway režimu), 1x USB (záloha konfigurácie).
1x napájací vstup pre PV (fotovoltaický) panel DC 24-45 V do 400 W + niektoré typy generátorov (vodné či veterné), 1x napájací vstup/výstup pre batériu (Pb/Li-ion, typ pripojenej batérie je prepínateľný), 2x napájací výstup DC 24 V ( 24 V napájací výstup DC 24 V). batériu.
ESD ochrana do 6 kV, krytie IP30 (hliníkový kryt), montáž na stenu alebo DIN lištu, prevádzková teplota -10 až +60 °C .
- Integrácia technológie PoE a systému obnoviteľných zdrojov (solárna, veterná a vodná energia)
- Určený na nasadenie dohľadovej alebo bezdrôtovej siete a na diaľkové monitorovanie a správu
- Možnosť vzdialenej správy pomocou NMS-360 Network Management Controller
Riešenie poskytuje možnosť napájať pripojené aktívne zariadenia, akými sú IP kamery, prepínače a konvertory alebo Wi-Fi jednotky, po celú dobu 24 hodín 7 dní v týždni bez závislosti na napájacej sieti. Aplikácia je teda vhodná na zabezpečenie dohľadu v prostredí parkov, lesov, chát alebo rozľahlých poľnohospodárskych a priemyselných technológií, vďaka neprerušiteľnému napájaniu aj ako prostriedok na budovanie telekomunikačných bodov pre lokálnych poskytovateľov internetu.
Správa akumulátorov/batérií:
- Podporuje lítiové (Lithium, Li-ion) a olovené batérie (Lead-acid, Pb), možnosť voľby
- Vstupné napájanie (PV IN): min. napätie 24 V (odporúčame > 30 V pre plné nabitie batérie), max. 45 V, max. prúd 8,8 A, príkon do 400 W
- Jednoduchá diagnostika prevádzkového stavu systému pomocou LED indikátora
- Aktuálny stav využitia batérie
- Regulátor nabíjania MPPT (Maximum Power Point Tracking)
- Ochrana proti vypnutiu pri nízkom napätí: odoslanie upozornenia a odpojenie napájania pri nízkom stave batérie
- Ochrana proti spätnému prúdu (zabraňuje spätnému toku elektrického prúdu do fotovoltaického panelu)
- Nadprúdová ochrana a ochrana proti prepólovaniu (pre batériu a nabíjacie elektródy)
ZÁKLADNÁ ŠPECIFIKÁCIA
Fyzické vlastnosti:
Porty: 4x 1x RJ-45 10/100/1000 Base-T s PoE+ IEEE 802.3af/at, 1x 1x RJ-45 10/100/1000 Base-T LAN/WAN (podľa režimu), 1x USB typ A (záloha konfigurácie)
Pamäť: 8k MAC adries, 512 Kb buffer
Priepustnosť: zbernica 10 Gbps, prevádzkovo 5,95 Mpps (64B)
Prevedenie: DIN lišta, na stenu
Napájanie (routeru): cez fotovoltaické panely (DC 24-45 V) alebo z batérie (DC 24 V), celkový príkon do 135,36 W (plné zaťaženie s PoE napájaním)
Vstupné napájanie:
Solárny panel - min. napätie 24 V (odporúčame > 30 V pre plné nabitie batérie), max. 45 V, max. prúd 8,8 A, príkon do 400 W
Batéria - DC 24 V (10 A), lítiová alebo olovená, 16-20 AWG (drôty pre svorkovnicu)
Výstupné napájanie: 4x PoE+ RJ-45 & 2x napájací výstup DC 24 V (max. 2 A), 4pin svorkovnice (predné), výstupné napätie DC je záv.isla na batériu
Ochrana: ESD do 6 kV (Ethernet)
Prevádzková teplota: -10 až +60 °C
Rozmery: 152 x 107 x 89 mm
Hmotnosť: 1251 g
Funkcia administrácie:
Správa: WEB, SNMP trap, SNMP v1/v2c, PLANET Smart Discovery Utility, podpora NMS-360
Riadenie prístupu: podľa IP a MAC adries, URL a port filter, DoS attack prevencia
Spanning Tree Protocol:
protokol STP, protokol IEEE 802.1d Spanning Tree
IGMP: IGMP proxy
Diagnostika kabeláže: nie
PoE funkcie:
Celkový napájací výkon: až 120 W, 802.3af/at
Počet injektorov: 4x až 36 W
Typ napájania: End-span
Pokročilé funkcie:
kontrola a správa jednotlivých PoE portov (priorita, vypnutie/zapnutie, napájací limit atď.)
integrovaný plánovač pre plánované vypnutie napájaných koncových prvkov (PoE schedule)
detekcia aktivity napájaných zariadení pomocou ICMP, pokiaľ nie je odozva, je možné reštartovať odpojením napájania (PD alive check)
