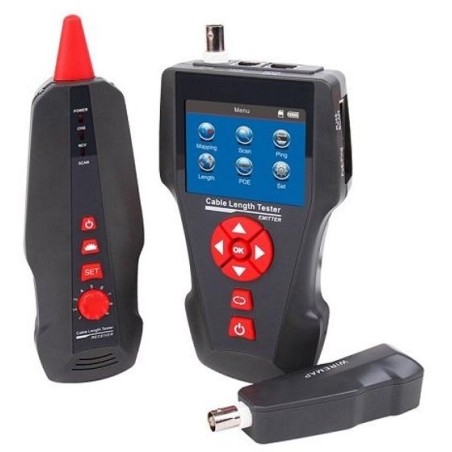

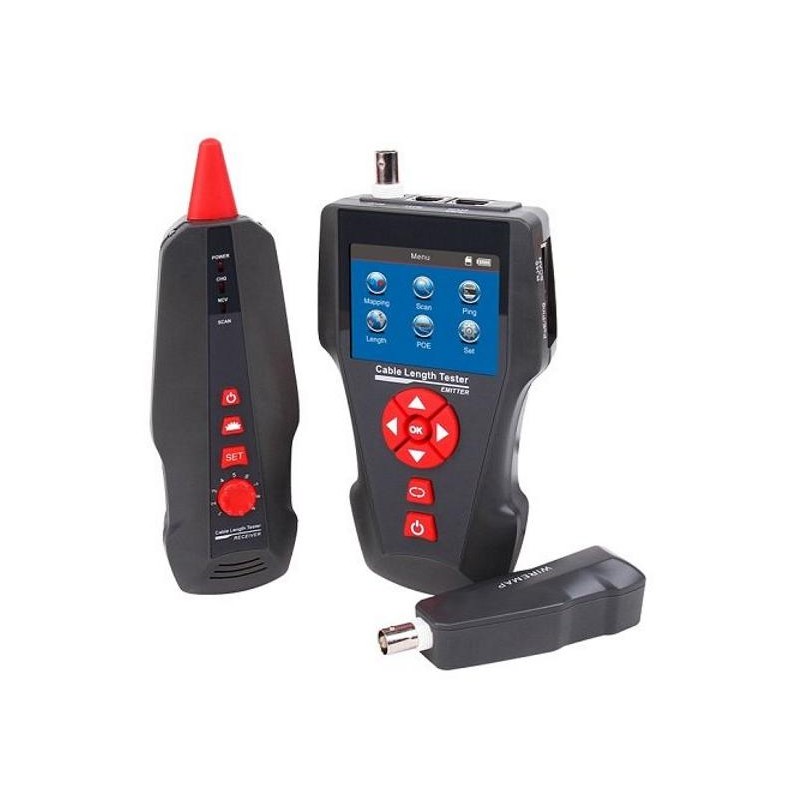

Tester XtendLan STP+PSTN+coax+USB, wyświetlacz LCD, pomiar długości linii, test PoE i PING, sonda

XtendLan LANTESTLCD80-SPP

Tester linii UTP/STP (RJ-45), koncentrycznych (BNC) i telefonicznych (RJ-11). Metody pomiaru omowego, w tym zaawansowane testy odpowiedzi PoE i PING.

Wyposażony w sondę detekcyjną do wyszukiwania połączeń kablowych, 1x pętla licznika. Kolorowy wyświetlacz LCD.

PODSTAWOWE DANE TECHNICZNE

Wyświetlacz: LCD, 128 x 64 pikseli

Funkcja: Automatyczne wyłączanie

Akumulator: 3,7 V, Lion, 1800 mAh

Czytnik kart pamięci: gniazdo na kartę uSD (TF) do zapisywania danych (połączenia kablowe, długości linii, napięcie PoE na przewodach)

Temperatura pracy: -10 do 60 °C

Wymiary testera: 173 x 92 x 34 mm

Wymiary sondy: 183 x 58 x 35 mm

Wymiary pętli: 106 x 32 x 30 mm

Rodzaj mierzonych kabli:

UTP/STP zwykle CAT5, CAT5E, CAT6

kable koncentryczne

Kable połączeniowe USB

kable telefoniczne i inne kable jednoparowe

Rodzaje pomiarów:

Pomiar długości drutu, metoda odbiciowa

Test obwodu otwartego/zwarcia z identyfikacją miejsca uszkodzenia

Schemat okablowania – tylko dla portów RJ45 z pętlą zwrotną

Znajdowanie linii kablowych za pomocą sondy

Identyfikacja kabla

Ping (ICMP) do wybranego adresu IP

Pomiar poziomów napięcia PoE na przewodach

Dokładność pomiaru długości:

dla nieznanego kabla po wykonaniu wcześniejszej kalibracji na próbce o długości co najmniej 10 m: 2% długości i +/- 0,5 m

dla kabli CAT5E: 3% długości i +/- 0,5 m

---
