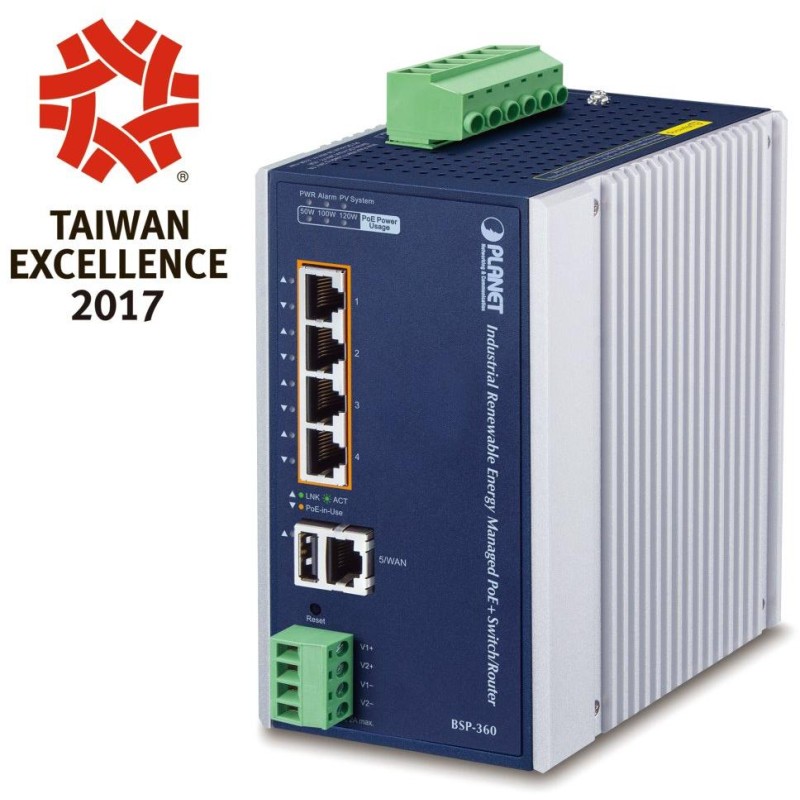

PLANET BSP-360 v3
Solarbetriebener PoE+-Router mit Switch und integriertem MPPT-Controller, 4x RJ-45 10/100/1000 Base-T mit PoE+ IEEE 802.3af/at (36 W/Port) , 120 W PoE-Budget, 1x RJ-45 10/100/1000 Base-T (WAN im Gateway-Modus), 1x USB (Konfigurationssicherung).
1x Stromeingang für PV-Modul (Photovoltaik) DC 24–45 V bis zu 400 W + einige Generatortypen (Wasser- oder Windkraft), 1x Stromeingang/-ausgang für Batterie (Pb/Li-Ionen, der Typ der angeschlossenen Batterie ist umschaltbar), 2x Stromausgang DC 24 V (max. 2 A) , DC-Ausgangsspannung hängt von der Batterie ab.
ESD-Schutz bis 6 kV, IP30- Schutz (Aluminiumgehäuse), Wand- oder DIN-Schienenmontage, Betriebstemperatur -10 bis +60 °C .
- Integration von PoE-Technologie und erneuerbaren Energiesystemen (Solar-, Wind- und Wasserkraft)
- Entwickelt für den Einsatz von Überwachungs- oder drahtlosen Netzwerken sowie für die Fernüberwachung und -verwaltung
- Remote-Verwaltungsoption mit NMS-360 Network Management Controller
Die Lösung ermöglicht die netzunabhängige Stromversorgung angeschlossener Geräte wie IP-Kameras, Switches und Konverter sowie WLAN-Geräte rund um die Uhr. Dank unterbrechungsfreier Stromversorgung eignet sich die Anwendung daher für die Überwachung von Parks, Wäldern, Ferienhäusern oder großen landwirtschaftlichen und industriellen Anlagen sowie für den Aufbau von Telekommunikationspunkten für lokale Internetanbieter.
Batteriemanagement:
- Unterstützt optional Lithium- (Lithium, Li-Ionen) und Blei-Säure- (Blei-Säure, Pb) Batterien
- Eingangsleistung (PV IN): min. Spannung 24 V (wir empfehlen > 30 V für volle Batterieladung), max. 45 V, max. Strom 8,8 A, Leistungsaufnahme bis zu 400 W
- Einfache Diagnose des Systembetriebszustands durch LED-Anzeige
- Aktueller Batterienutzungsstatus
- MPPT-Laderegler (Maximum Power Point Tracking)
- Unterspannungsabschaltungsschutz: Senden Sie eine Benachrichtigung und unterbrechen Sie die Stromzufuhr, wenn die Batterie schwach ist
- Rückstromschutz (verhindert den Rückfluss von elektrischem Strom in das Photovoltaikmodul)
- Überstromschutz und Verpolungsschutz (für Akku und Ladeelektroden)
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Ports: 4x 1x RJ-45 10/100/1000 Base-T mit PoE+ IEEE 802.3af/at, 1x 1x RJ-45 10/100/1000 Base-T LAN/WAN (je nach Modus), 1x USB Typ A (Konfigurationssicherung)
Speicher: 8k MAC-Adressen, 512 Kb Puffer
Durchsatz: 10 Gbit/s Bus, betriebsbereit 5,95 Mpps (64B)
Ausführung: Hutschiene, Wandmontage
Stromversorgung (Router): über Photovoltaik-Module (DC 24-45 V) oder aus Batterie (DC 24 V), Gesamtleistungsaufnahme bis zu 135,36 W (Volllast mit PoE-Stromversorgung)
Eingangsleistung:
Solarpanel - min. Spannung 24 V (wir empfehlen > 30 V für volle Batterieladung), max. 45 V, max. Strom 8,8 A, Leistungsaufnahme bis zu 400 W
Batterie – DC 24 V (10 A), Lithium oder Blei-Säure, 16–20 AWG (Klemmenblockdrähte)
Ausgangsleistung: 4x PoE+ RJ-45 & 2x DC 24 V Ausgangsleistung (max. 2 A), 4-poliger Klemmenblock (vorne), DC-Ausgangsspannung ist abhängigbatteriebetrieben
Schutz: ESD bis zu 6 kV (Ethernet)
Betriebstemperatur: -10 bis +60 °C
Abmessungen: 152 x 107 x 89 mm
Gewicht: 1251 g
Verwaltungsfunktionen:
Verwaltung: WEB, SNMP-Trap, SNMP v1/v2c, PLANET Smart Discovery Utility, NMS-360-Unterstützung
Zugriffskontrolle: durch IP- und MAC-Adressen, URL- und Portfilter, DoS-Angriffsschutz
Spanning Tree-Protokoll:
STP-Protokoll, IEEE 802.1d Spanning Tree-Protokoll
IGMP: IGMP-Proxy
Verdrahtungsdiagnose: nein
PoE-Funktion:
Gesamtleistung: bis zu 120 W, 802.3af/at
Anzahl der Injektoren: 4x bis 36 W
Stromversorgungstyp: Endspan
Erweiterte Funktionen:
Steuerung und Verwaltung einzelner PoE-Ports (Priorität, Ein-/Ausschalten, Leistungsbegrenzung usw.)
integrierter Scheduler zum zeitgesteuerten Herunterfahren von stromversorgten Endelementen (PoE-Schedule)
Erkennung der Aktivität eingeschalteter Geräte mittels ICMP, bei ausbleibender Reaktion kann durch Abschalten der Stromversorgung ein Neustart erfolgen (PD Alive Check)
Batterie- und PV-Panelauswahl (v1)
