Growatt SPH 10000TL3 BH-UP-SET
Zestaw składający się z hybrydowego falownika asymetrycznego o mocy 10 kW, akumulatora LFP o pojemności 10 kWh i akcesoriów.
Trójfazowy hybrydowy inwerter asymetryczny z 2 zintegrowanymi trackerami MPP i mocą 10 kW , który łączy w sobie funkcje inwertera, UPS-a, ładowarki solarnej i ładowarki akumulatorów . Do jednostki można podłączyć panele słoneczne, akumulatory, urządzenia, elektrownię lub sieć dystrybucyjną, aby uzyskać kompletny system hybrydowy . Do komunikacji i zarządzania dostępne są interfejsy RS-485, CAN lub USB. Opcjonalnie można go również uzupełnić o łączność bezprzewodową Wi-Fi, RF lub GPRS. Ma sprawność EURO 97,5%. Do inwertera można podłączyć akumulatory w szerokim zakresie napięć od 100 do 550 V. Chłodzenie odbywa się bezwentylatorowo. Inwerter ma wiele trybów pracy i interfejs VPP przeznaczony do sprzedaży energii elektrycznej. Inwerter ma wyjście zapasowe z prędkością przejścia do 10 ms. Zdalne monitorowanie i pomiar mocy to oczywistość.
Jednostka zarządzająca (BMS) dla systemów akumulatorów ARK HV. Jednostka komunikuje się z falownikiem, sprawdza stan naładowania poszczególnych ogniw i dba o ich zrównoważone ładowanie. Obsługuje łącznie od 3 do 10 modułów akumulatorów ARK-2.5H-A1 .
Moduł baterii o pojemności 2,56 kWh i bezpiecznej technologii LiFePo4 przeznaczony jest do magazynowania nadmiaru energii z systemów fotowoltaicznych. Moduł nie zawiera BMS , dlatego należy go uzupełnić o jednostkę sterującą ARK-2.5H-A1-BMS.
Stojak przeznaczony jest do bezpiecznego montażu baterii ARK-2.5H-A1 na podłodze. Stojak może pomieścić do 10 baterii ARK-2.5H-A1.
Do podłączenia akumulatorów Growatt ARK-2.5H-A1 do falownika stosuje się kable przyłączeniowe wysokiego napięcia .
Moduł monitorujący przeznaczony do stosowania z falownikami Growatt . Komunikuje się za pomocą bezprzewodowej sieci Wi-Fi , a jego zasięg wynosi do 50 m . Posiada pamięć do gromadzenia danych do 1 miesiąca . Komunikuje się z falownikiem za pomocą protokołu Modbus RTU, a z serwerem za pomocą protokołu TCP.

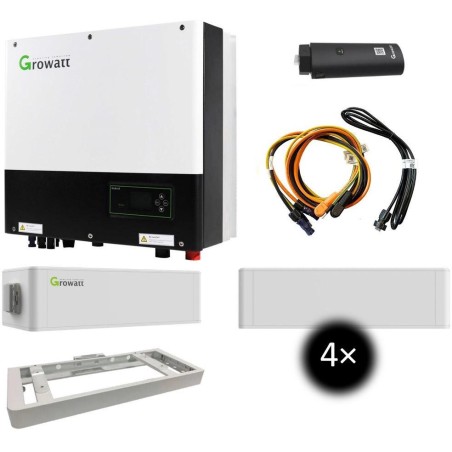

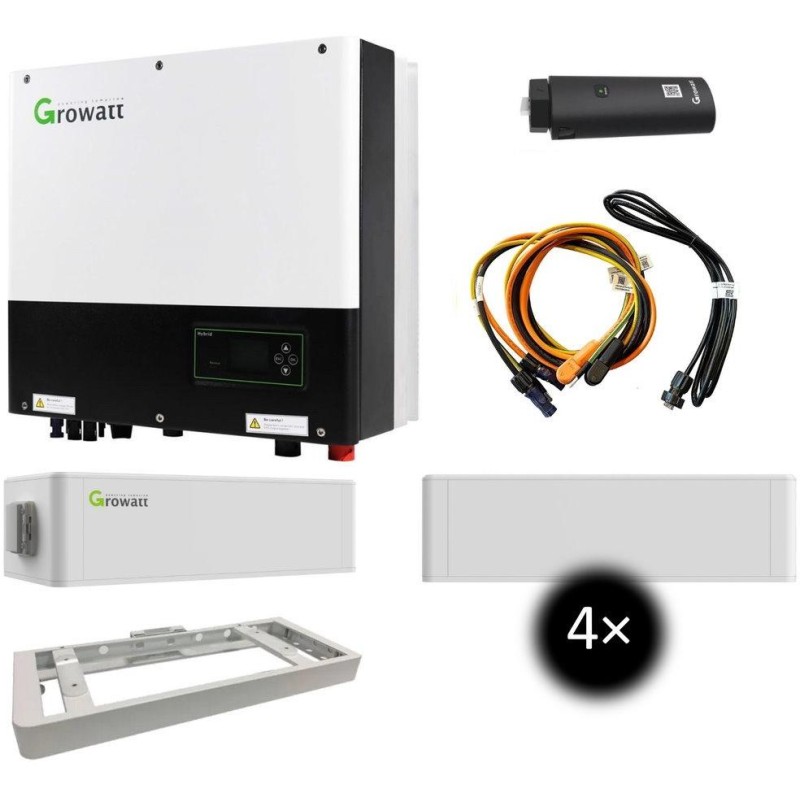

Zestaw zawiera:
1× Growatt SPH 10000TL3 BH-UP - trójfazowy hybrydowy falownik asymetryczny
1× Growatt ARK-2.5H-A1-BMS - jednostka sterująca (BMS) dla systemów akumulatorów HV ARK
4× Growatt ARK-2.5H-A1 - moduł akumulatorowy (LiFePo4) 2,5 kWh
1× Growatt ARK-2.5H stojak na akumulator - stojak do bezpiecznego montażu akumulatora
1× Growatt kabel akumulatorowy ARK-2.5H-A1 - kable przyłączeniowe wysokiego napięcia
1× Growatt ShineWiFi-X - moduł monitorujący
Falownik Growatt SPH 10000TL3 BH-UP znajduje się na liście produktów programu Nowa Zieleń dla Oszczędności (kod: SVT26170)
PODSTAWOWE DANE TECHNICZNE
Falownik Growatt SPH 10000TL3 BH-UP
Wejście PV (fotowoltaika)
Maksymalna moc wejściowa DC: 15 000 W
Napięcie wejściowe PV: maks. 1000 V
Zakres MPPT: 120-1000 V / 600 V
Napięcie początkowe: 120 V
Prąd wejściowy PV: 13,5 A (według MPP Tracker)
Maksymalny prąd zwarciowy na MPPT: 16,9 A
Liczba MPPT: 2
Liczba ciągów na MPPT: 1
Ładowarka (akumulator)
Ciągła moc ładowania i rozładowywania: 10 000 W
Typ akumulatora: akumulator litowo-kwasowo-ołowiowy
Zakres napięcia akumulatora: 100-550 V
Maksymalny prąd ładowania: 25 A
Maksymalny prąd rozładowania: 25 A
Falownik (wyjście prądu przemiennego)
Moc znamionowa: 10 000 W
Maksymalna moc pozorna prądu przemiennego: 10 000 VA
Napięcie znamionowe prądu przemiennego: 230/400 V (310–476 V)
Maksymalny prąd wyjściowy: 15,2 A
Regulowany współczynnik mocy: 0,8 pojemnościowy ... 0,8 indukcyjny
Typ podłączenia do sieci prądu przemiennego: 3-fazowe (3W+N+PE)
Zasilanie awaryjne (AC)
Moc znamionowa: 10 000 W
Maksymalna moc pozorna prądu przemiennego: 10 000 VA
Napięcie znamionowe prądu przemiennego: 230/400 V (50/60 Hz)
Maksymalny prąd wyjściowy: 15,2 A
Czas przełączania: do 10 ms
Wydajność: UE 97,5%
Interfejs komunikacyjny: RS-485/CAN/USB
Ochrona: IP65
Wymiary: 505 × 453 × 198 mm
Waga: 30 kg
Jednostka sterująca Growatt ARK-2.5H-A1-BMS
Zgodność: Growatt ARK HV (ARK-2.5H-A1)
Komunikacja: CAN
Maksymalna ilość podłączanych baterii: do 10 szt.
Wymiary: 650 × 260 × 185 mm
Waga: 8,5 kg
Stopień ochrony: IP65
Moduł akumulatorowy Growatt ARK-2.5H-A1
Pojemność: 2,56 kWh
Napięcie znamionowe: 51,2 V
Pojemność akumulatora (nominalna): 50 Ah
Prąd ładowania/rozładowania (standard, maks.): 25 | 50 A
Technologia baterii: LiFePO4
Komunikacja: CAN
Waga: 27 kg
Wymiary: 650 × 260 × 185 mm
Temperatura pracy: -10 do +50 °C, -20 do +40 °C (przechowywanie)
Stopień ochrony: IP65
Stojak na baterie Growatt ARK-2.5H
Zgodność: Growatt ARK-2.5H-A1
Waga: 5 kg
Kolor: biały
Kabel Growatt do akumulatorów ARK-2.5H-A1
Zgodność: Growatt ARK-2.5H-A1
Zawartość opakowania: 2× kabel zasilający, 1× kabel komunikacyjny, 1× kabel uziemiający
Waga: 800g
Moduł monitorujący Growatt ShineWiFi-X
Typ połączenia: Wi-Fi (802.11b/g/n), 2,4 GHz
Antena: wewnętrzna
Interfejs: USB (protokół Modbus RTU)
Napięcie zasilania: 5V DC
Wymiary: 135 × 79 × 29 mm
Waga: 60g
Temperatura pracy: -20°C do 65°C
Zgodność: falowniki Growatt
