Growatt SPH 10000TL3 BH-UP-SET
Set 10kW hybridního asymetrického měniče, LFP bateriového úložiště s kapacitou 10 kWh a příslušenství.
Třífázový hybridní asymetrický střídač se 2 integrovanými MPP Trackery a výkonem 10 kW, který kombinuje funkce měniče, UPS, solární nabíječky a nabíječky baterií. K jednotce lze připojit solární panely, baterii, spotřebiče, elektrocentrálu nebo rozvodnou síť a získat tak kompletní hybridní systém. Pro komunikaci a správu je k dispozici rozhraní RS-485, CAN nebo USB. Volitelně jej lze doplnit také o bezdrátovou konektivitu Wi-Fi, RF nebo GPRS. Disponuje účinností EURO 97,5 %. Ke střídači je možné zapojit baterie v širokém rozmezí napětí a to od 100 do 550 V. Chlazení je bez ventilátoru (fanless). Střídač disponuje variací pracovních módů a VPP interface navrženým pro prodej elektrické energie. Střídač má zálohovaný výstup s rychlostí přechodu do 10 ms. Monitoring a měření výkonu na dálku je samozřejmostí.
Řídicí jednotka (BMS) pro bateriové systémy ARK HV. Jednotka komunikuje s měničem, kontroluje stav nabití jednotlivých článků a má na starost jejich vyvážené nabíjení. Podporuje celkem 3 až 10 bateriových modulů ARK-2.5H-A1.
Bateriový modul s kapacitou 2,56 kWh a bezpečnou technologií LiFePo4 je navržen pro ukládání přebytečné energie z fotovoltaických systémů. Modul neobsahuje BMS a je tedy nutné jej doplnit o řídicí jednotku ARK-2.5H-A1-BMS.
Podstavec je určen pro bezpečnou instalaci baterií ARK-2.5H-A1 na podlahu. Nosnost podstavce je až 10 baterií ARK-2.5H-A1.
Vysokonapěťové propojovací kabely slouží pro připojení baterií Growatt ARK-2.5H-A1 k měniči.
Monitorovací modul určený k použití se střídači Growatt. Komunikuje přes bezdrátovou síť Wi-Fi a jeho dosah je až 50 m. K dispozici je paměť pro sběr dat po dobu až 1 měsíce. S měničem komunikuje prostřednictvím Modbus RTU protokolu, se serverem pak pomocí protokolu TCP.

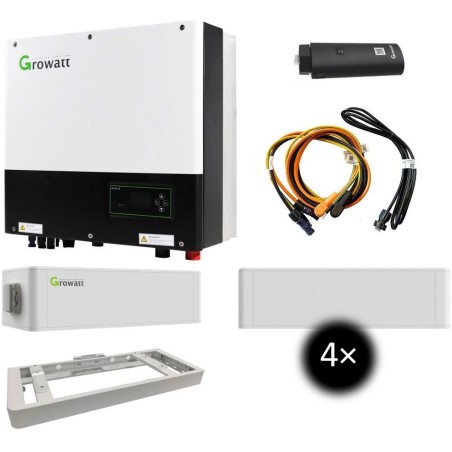

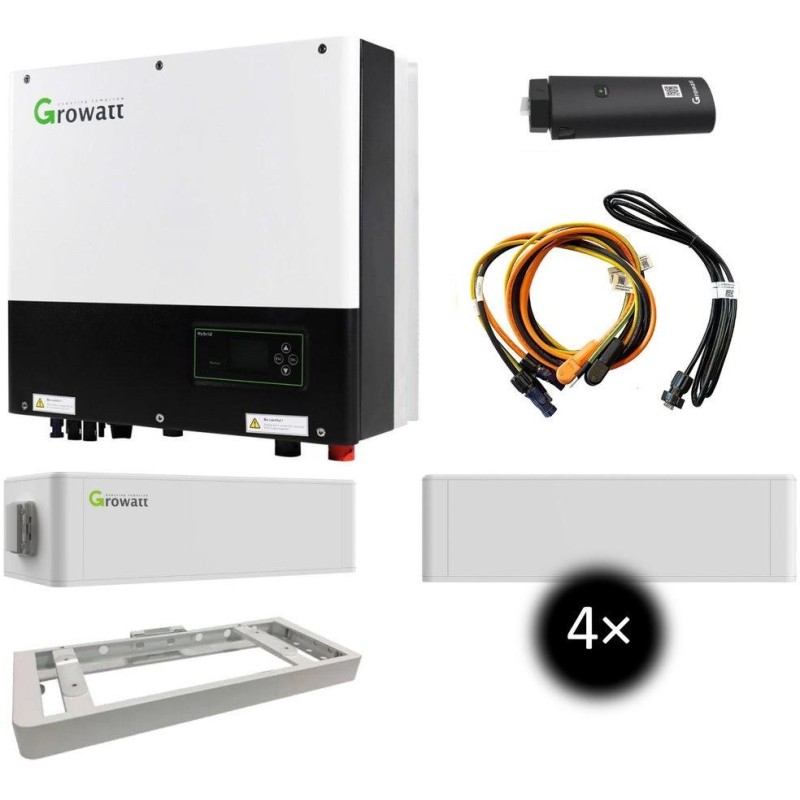

Sada obsahuje:
1× Growatt SPH 10000TL3 BH-UP - třífázový hybridní asymetrický střídač
1× Growatt ARK-2.5H-A1-BMS - řídicí jednotka (BMS) pro bateriové systémy ARK HV
4× Growatt ARK-2.5H-A1 - bateriový modul (LiFePo4) 2,5 kWh
1× Growatt podstavec pro baterie ARK-2.5H - podstavec pro bezpečnou instalaci baterií
1× Growatt kabel pro baterie ARK-2.5H-A1 - vysokonapěťové propojovací kabely
1× Growatt ShineWiFi-X - monitorovací modul
Měnič Growatt SPH 10000TL3 BH-UP je v seznamu výrobků programu Nová zelená úsporám (kód: SVT26170)
ZÁKLADNÍ SPECIFIKACE
Měnič Growatt SPH 10000TL3 BH-UP
PV vstup (fotovoltaika)
Max. DC výkon na vstupu: 15 000 W
Vstupní napětí PV: max. 1000 V
Rozsah MPPT: 120–1000 V / 600 V
Náběhové napětí: 120 V
Vstupní proud PV: 13,5 A (na každý MPP Tracker)
Max. proud nakrátko na MPPT: 16,9 A
Počet MPPT: 2
Počet řetězců (string) na jeden MPPT: 1
Nabíječka (baterie)
Nepřetržitý nabíjecí a vybíjecí výkon: 10 000 W
Typ baterie: lithiový & olověný akumulátor
Rozsah napětí baterie: 100–550 V
Max. nabíjecí proud: 25 A
Max. vybíjecí proud: 25 A
Měnič (AC výstup)
Jmenovitý výkon: 10 000 W
Max. zdánlivý AC výkon: 10 000 VA
Jmenovité AC napětí: 230/400 V (310–476 V)
Max. výstupní proud: 15,2 A
Nastavitelný účiník: 0,8 kapacitní ... 0,8 induktivní
Typ AC připojení k síti: 3fázové (3W+N+PE)
Záložní výkon (AC)
Jmenovitý výkon: 10 000 W
Max. zdánlivý AC výkon: 10 000 VA
Jmenovité AC napětí: 230/400 V (50/60 Hz)
Max. výstupní proud: 15,2 A
Doba přepnutí: do 10 ms
Účinnost: EU 97,5 %
Komunikační rozhraní: RS-485/CAN/USB
Krytí: IP65
Rozměry: 505 × 453 × 198 mm
Hmotnost: 30 kg
Řídicí jednotka Growatt ARK-2.5H-A1-BMS
Kompatibilita: Growatt ARK HV (ARK-2.5H-A1)
Komunikace: CAN
Max. počet připojitelných baterií: až 10 ks
Rozměry: 650 × 260 × 185 mm
Hmotnost: 8,5 kg
Stupeň ochrany: IP65
Bateriový modul Growatt ARK-2.5H-A1
Kapacita: 2,56 kWh
Jmenovité napětí: 51,2 V
Kapacita baterie (nominální): 50 Ah
Nabíjecí/vybíjecí proud (standard, max.): 25 | 50 A
Technologie baterie: LiFePO4
Komunikace: CAN
Hmotnost: 27 kg
Rozměry: 650 × 260 × 185 mm
Provozní teplota: -10 až +50 °C, -20 až +40 °C (skladování)
Stupeň ochrany: IP65
Growatt podstavec pro baterie ARK-2.5H
Kompatibilita: Growatt ARK-2.5H-A1
Hmotnost: 5 kg
Barva: bílá
Growatt kabel pro baterie ARK-2.5H-A1
Kompatibilita: Growatt ARK-2.5H-A1
Obsah balení: 2× napájecí kabel, 1× komunikační kabel, 1× uzemňovací kabel
Hmotnost: 800 g
Monitorovací modul Growatt ShineWiFi-X
Typ připojení: Wi-Fi (802.11b/g/n), 2,4 GHz
Anténa: interní
Rozhraní: USB (protokol Modbus RTU)
Napájecí napětí: 5 V DC
Rozměry: 135 × 79 × 29 mm
Hmotnost: 60 g
Provozní teplota: -20 °C až 65 °C
Kompatibilita: měniče Growatt
