Growatt SPH 10000TL3 BH-UP-SET
Set aus 10kW Hybrid-Asymmetrischem Wechselrichter, LFP-Batteriespeicher mit einer Kapazität von 10 kWh und Zubehör.
Dreiphasiger asymmetrischer Hybrid-Wechselrichter mit 2 integrierten MPP-Trackern und einer Leistung von 10 kW , der die Funktionen eines Wechselrichters, einer USV, eines Solarladegeräts und eines Batterieladegeräts vereint. Solarmodule, Batterien, Geräte, ein Kraftwerk oder das Verteilungsnetz können an die Einheit angeschlossen werden, um ein komplettes Hybridsystem zu erhalten. Zur Kommunikation und Verwaltung stehen RS-485-, CAN- oder USB-Schnittstellen zur Verfügung. Optional kann er auch mit drahtloser Wi-Fi-, RF- oder GPRS-Konnektivität ergänzt werden. Er hat einen EURO-Wirkungsgrad von 97,5 %. An den Wechselrichter können Batterien in einem weiten Spannungsbereich von 100 bis 550 V angeschlossen werden. Die Kühlung erfolgt lüfterlos. Der Wechselrichter verfügt über eine Vielzahl von Betriebsarten und eine VPP-Schnittstelle für den Stromverkauf. Der Wechselrichter hat einen Backup-Ausgang mit einer Übergangsgeschwindigkeit von bis zu 10 ms. Fernüberwachung und Leistungsmessung sind selbstverständlich.
Managementeinheit (BMS) für ARK HV-Batteriesysteme. Die Einheit kommuniziert mit dem Wechselrichter, prüft den Ladezustand einzelner Zellen und sorgt für deren gleichmäßige Ladung. Unterstützt insgesamt 3 bis 10 ARK-2.5H-A1 Batteriemodule .
Das Batteriemodul mit einer Kapazität von 2,56 kWh und sicherer LiFePo4- Technologie ist für die Speicherung überschüssiger Energie aus Photovoltaikanlagen konzipiert. Das Modul enthält kein BMS und muss daher mit der Steuereinheit ARK-2.5H-A1-BMS ergänzt werden.
Der Ständer ist für die sichere Installation von ARK-2.5H-A1-Batterien auf dem Boden konzipiert. Der Ständer kann bis zu 10 ARK-2.5H-A1-Batterien aufnehmen.
Zum Anschluss der Growatt ARK-2.5H-A1 Batterien an den Wechselrichter werden Hochvolt-Anschlusskabel verwendet.
Überwachungsmodul für Growatt- Wechselrichter. Die Kommunikation erfolgt über WLAN und die Reichweite beträgt bis zu 50 m . Die Datenerfassung kann bis zu einem Monat gespeichert werden. Die Kommunikation mit dem Wechselrichter erfolgt über Modbus RTU und mit dem Server über TCP.

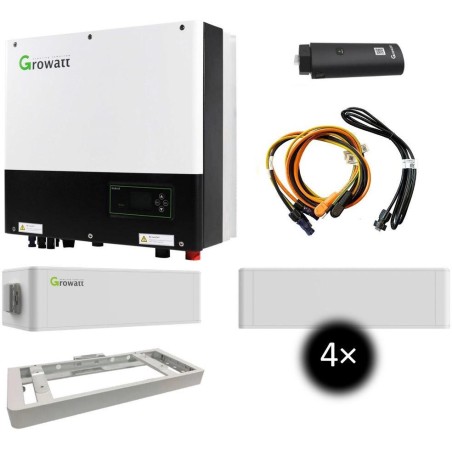

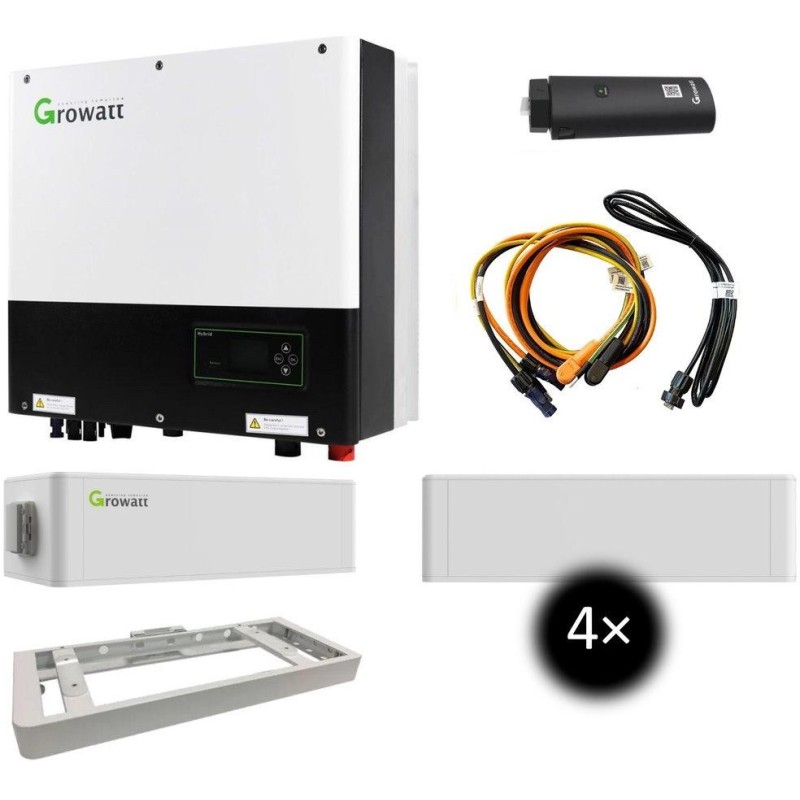

Das Set beinhaltet:
1× Growatt SPH 10000TL3 BH-UP - dreiphasiger asymmetrischer Hybrid-Wechselrichter
1× Growatt ARK-2.5H-A1-BMS – Steuergerät (BMS) für ARK HV-Batteriesysteme
4× Growatt ARK-2.5H-A1 - Batteriemodul (LiFePo4) 2,5 kWh
1× Growatt ARK-2.5H Batterieständer - Ständer für sichere Batterieinstallation
1× Growatt Batteriekabel ARK-2.5H-A1 - Hochvolt-Anschlusskabel
1× Growatt ShineWiFi-X - Überwachungsmodul
Der Wechselrichter Growatt SPH 10000TL3 BH-UP ist in der Produktliste des New Green for Savings-Programms enthalten (Code: SVT26170).
GRUNDLEGENDE SPEZIFIKATIONEN
Growatt SPH 10000TL3 BH-UP Wechselrichter
PV-Eingang (Photovoltaik)
Max. DC-Eingangsleistung: 15.000 W
PV-Eingangsspannung: max. 1000 V
MPPT-Bereich: 120–1000 V/600 V
Startspannung: 120 V
PV-Eingangsstrom: 13,5 A (pro MPP-Tracker)
Max. Kurzzeitstrom am MPPT: 16,9 A
Anzahl der MPPTs: 2
Anzahl der Strings pro MPPT: 1
Ladegerät (Batterie)
Dauerhafte Lade- und Entladeleistung: 10.000 W
Batterietyp: Lithium- und Blei-Säure-Batterie
Batteriespannungsbereich: 100–550 V
Max. Ladestrom: 25 A
Max. Entladestrom: 25 A
Wechselrichter (AC-Ausgang)
Nennleistung: 10.000 W
Max. AC-Scheinleistung: 10.000 VA
Nennwechselspannung: 230/400 V (310–476 V)
Max. Ausgangsstrom: 15,2 A
Einstellbarer Leistungsfaktor: 0,8 kapazitiv ... 0,8 induktiv
AC-Netzanschlussart: 3-phasig (3W+N+PE)
Notstromversorgung (AC)
Nennleistung: 10.000 W
Max. AC-Scheinleistung: 10.000 VA
Nennwechselspannung: 230/400 V (50/60 Hz)
Max. Ausgangsstrom: 15,2 A
Schaltzeit: bis zu 10 ms
Wirkungsgrad: EU 97,5 %
Kommunikationsschnittstelle: RS-485/CAN/USB
Schutzart: IP65
Abmessungen: 505 × 453 × 198 mm
Gewicht: 30 kg
Growatt ARK-2.5H-A1-BMS-Steuereinheit
Kompatibilität: Growatt ARK HV (ARK-2.5H-A1)
Kommunikation: CAN
Max. Anzahl anschließbarer Akkus: bis zu 10 Stück
Abmessungen: 650 × 260 × 185 mm
Gewicht: 8,5 kg
Schutzart: IP65
Growatt ARK-2.5H-A1 Batteriemodul
Kapazität: 2,56 kWh
Nennspannung: 51,2 V
Batteriekapazität (nominal): 50 Ah
Lade-/Entladestrom (Standard, max.): 25 | 50 A
Batterietechnologie: LiFePO4
Kommunikation: CAN
Gewicht: 27 kg
Abmessungen: 650 × 260 × 185 mm
Betriebstemperatur: -10 bis +50 °C, -20 bis +40 °C (Lagerung)
Schutzart: IP65
Growatt Batterieständer ARK-2.5H
Kompatibilität: Growatt ARK-2.5H-A1
Gewicht: 5 kg
Farbe: weiß
Growatt-Kabel für ARK-2.5H-A1-Batterien
Kompatibilität: Growatt ARK-2.5H-A1
Packungsinhalt: 2× Stromkabel, 1× Kommunikationskabel, 1× Erdungskabel
Gewicht: 800g
Growatt ShineWiFi-X Überwachungsmodul
Verbindungstyp: WLAN (802.11b/g/n), 2,4 GHz
Antenne: intern
Schnittstelle: USB (Modbus RTU-Protokoll)
Versorgungsspannung: 5V DC
Abmessungen: 135 × 79 × 29 mm
Gewicht: 60 g
Betriebstemperatur: -20°C bis 65°C
Kompatibilität: Growatt Wechselrichter
