Growatt SPH 10000TL3 BH-UP-SET
Set 10kW hybridného asymetrického meniča, LFP batériového úložiska s kapacitou 10 kWh a príslušenstva.
Trojfázový hybridný asymetrický striedač s 2 integrovanými MPP Trackermi a výkonom 10 kW , ktorý kombinuje funkcie meniča, UPS, solárne nabíjačky a nabíjačky batérií . K jednotke je možné pripojiť solárne panely, batériu, spotrebiče, elektrocentrálu alebo rozvodnú sieť a získať tak kompletný hybridný systém . Pre komunikáciu a správu je k dispozícii rozhranie RS-485, CAN alebo USB. Voliteľne ho možno doplniť aj o bezdrôtovú konektivitu Wi-Fi, RF alebo GPRS. Disponuje účinnosťou EURO 97,5 %. K striedaču je možné zapojiť batérie v širokom rozmedzí napätia a to od 100 do 550 V. Chladenie je bez ventilátora (fanless). Striedač disponuje variáciou pracovných módov a VPP interface navrhnutým na predaj elektrickej energie. Striedač má zálohovaný výstup s rýchlosťou prechodu do 10 ms. Monitoring a meranie výkonu na diaľku je samozrejmosťou.
Riadiaca jednotka (BMS) pre batériové systémy ARK HV. Jednotka komunikuje s meničom, kontroluje stav nabitia jednotlivých článkov a má na starosť ich vyvážené nabíjanie. Podporuje celkom 3 až 10 batériových modulov ARK-2.5H-A1 .
Batériový modul s kapacitou 2,56 kWh a bezpečnou technológiou LiFePo4 je navrhnutý na ukladanie prebytočnej energie z fotovoltaických systémov. Modul neobsahuje BMS a je teda nutné ho doplniť o riadiacu jednotku ARK-2.5H-A1-BMS.
Podstavec je určený na bezpečnú inštaláciu batérií ARK-2.5H-A1 na podlahu. Nosnosť podstavca je až 10 batérií ARK-2.5H-A1.
Vysokonapäťové prepojovacie káble slúžia na pripojenie batérií Growatt ARK-2.5H-A1 k meniču.
Monitorovací modul určený na použitie so striedačmi Growatt . Komunikuje cez bezdrôtovú sieť Wi-Fi a jeho dosah je až 50 m . K dispozícii je pamäť pre zber dát po dobu až 1 mesiaca . S meničom komunikuje prostredníctvom Modbus RTU protokolu, so serverom potom pomocou protokolu TCP.

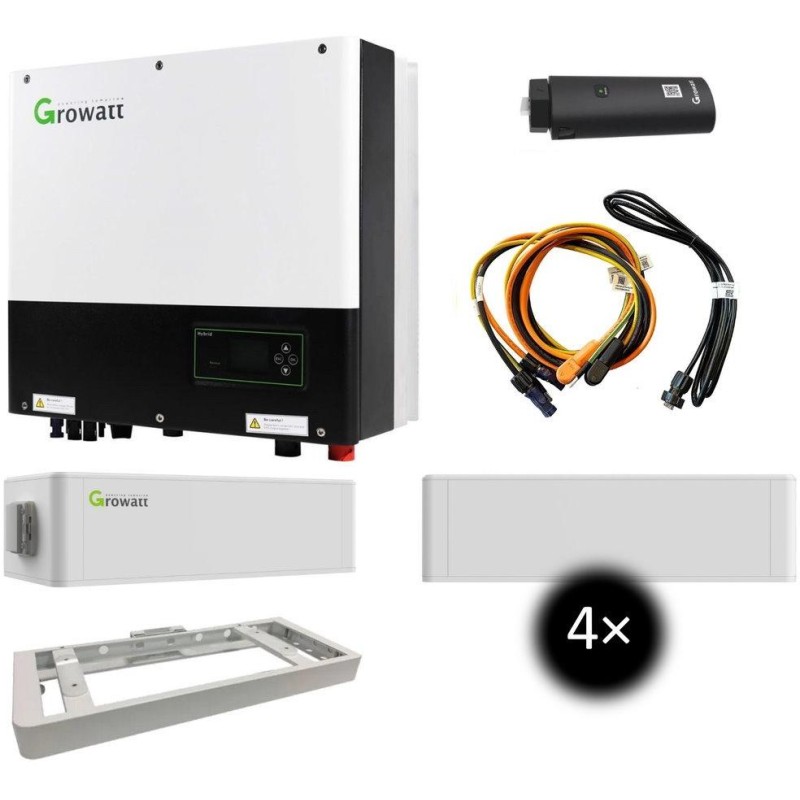

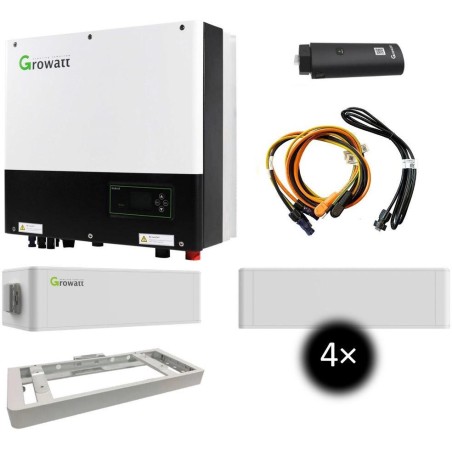

Súprava obsahuje:
1× Growatt SPH 10000TL3 BH-UP - trojfázový hybridný asymetrický striedač
1× Growatt ARK-2.5H-A1-BMS - riadiaca jednotka (BMS) pre batériové systémy ARK HV
4× Growatt ARK-2.5H-A1 - batériový modul (LiFePo4) 2,5 kWh
1× Growatt podstavec pre batérie ARK-2.5H - podstavec pre bezpečnú inštaláciu batérií
1× Growatt kábel pre batérie ARK-2.5H-A1 - vysokonapäťové prepojovacie káble
1× Growatt ShineWiFi-X - monitorovací modul
Menič Growatt SPH 10000TL3 BH-UP je v zozname výrobkov programu Nová zelená úsporám (kód: SVT26170)
ZÁKLADNÁ ŠPECIFIKÁCIA
Menič Growatt SPH 10000TL3 BH-UP
PV vstup (fotovoltaika)
Max. DC výkon na vstupe: 15 000 W
Vstupné napätie PV: max. 1000 V
Rozsah MPPT: 120 – 1000 V / 600 V
Nábehové napätie: 120 V
Vstupný prúd PV: 13,5 A (na každý MPP Tracker)
Max. prúd nakrátko na MPPT: 16,9 A
Počet MPPT: 2
Počet reťazcov (string) na jeden MPPT: 1
Nabíjačka (batérie)
Nepretržitý nabíjací a vybíjací výkon: 10 000 W
Typ batérie: lítiový & olovený akumulátor
Rozsah napätia batérie: 100–550 V
Max. nabíjací prúd: 25 A
Max. vybíjací prúd: 25 A
Menič (AC výstup)
Menovitý výkon: 10 000 W
Max. zdanlivý AC výkon: 10 000 VA
Menovité AC napätie: 230/400 V (310–476 V)
Max. výstupný prúd: 15,2 A
Nastaviteľný účinník: 0,8 kapacitný ... 0,8 induktívny
Typ AC pripojenia k sieti: 3fázové (3W+N+PE)
Záložný výkon (AC)
Menovitý výkon: 10 000 W
Max. zdanlivý AC výkon: 10 000 VA
Menovité AC napätie: 230/400 V (50/60 Hz)
Max. výstupný prúd: 15,2 A
Doba prepnutia: do 10 ms
Účinnosť: EÚ 97,5 %
Komunikačné rozhranie: RS-485/CAN/USB
Krytie: IP65
Rozmery: 505 × 453 × 198 mm
Hmotnosť: 30 kg
Riadiaca jednotka Growatt ARK-2.5H-A1-BMS
Kompatibilita: Growatt ARK HV (ARK-2.5H-A1)
Komunikácia: CAN
Max. počet pripojiteľných batérií: až 10 ks
Rozmery: 650 × 260 × 185 mm
Hmotnosť: 8,5 kg
Stupeň ochrany: IP65
Batériový modul Growatt ARK-2.5H-A1
Kapacita: 2,56 kWh
Menovité napätie: 51,2 V
Kapacita batérie (nominálna): 50 Ah
Nabíjací/vybíjací prúd (štandard, max.): 25 | 50 A
Technológia batérie: LiFePO4
Komunikácia: CAN
Hmotnosť: 27 kg
Rozmery: 650 × 260 × 185 mm
Prevádzková teplota: -10 až +50 °C, -20 až +40 °C (skladovanie)
Stupeň ochrany: IP65
Growatt podstavec pre batérie ARK-2.5H
Kompatibilita: Growatt ARK-2.5H-A1
Hmotnosť: 5 kg
Farba: biela
Growatt kábel pre batérie ARK-2.5H-A1
Kompatibilita: Growatt ARK-2.5H-A1
Obsah balenia: 2× napájací kábel, 1× komunikačný kábel, 1× uzemňovací kábel
Hmotnosť: 800 g
Monitorovací modul Growatt ShineWiFi-X
Typ pripojenia: Wi-Fi (802.11b/g/n), 2,4 GHz
Anténa: interná
Rozhranie: USB (protokol Modbus RTU)
Napájacie napätie: 5 V DC
Rozmery: 135 × 79 × 29 mm
Hmotnosť: 60 g
Prevádzková teplota: -20 °C až 65 °C
Kompatibilita: meniče Growatt
