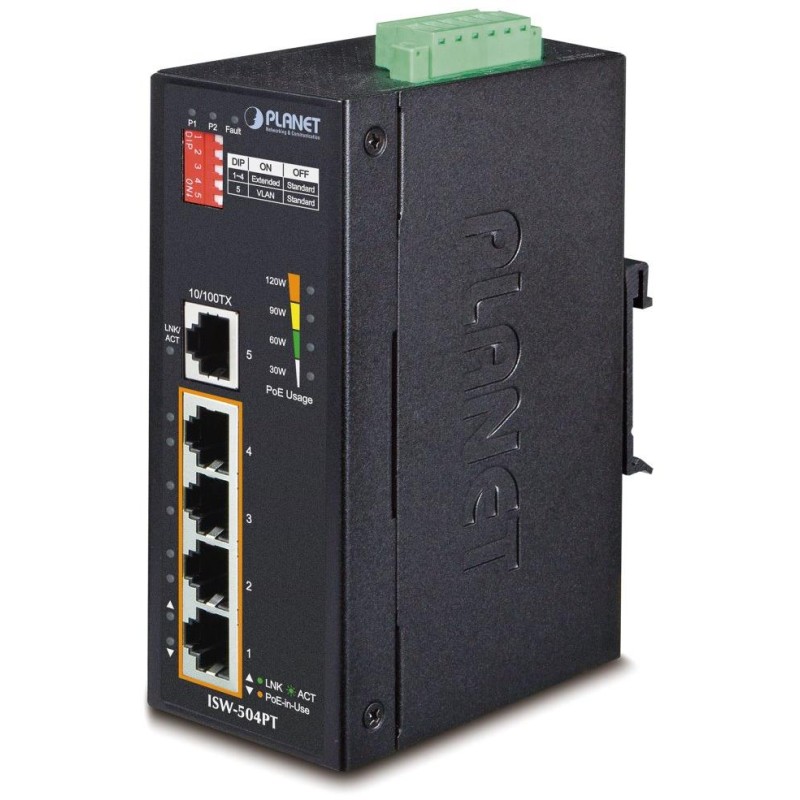

PLANETA ISW-504PT v3
Przemysłowy przełącznik PoE+ (802.3af/at), 4 porty RJ-45 10/100 Base-TX z wtryskiwaczami PoE+ (do 36 W/port), 1 port RJ-45 10/100 Base-TX (bez PoE), moc całkowita 120 W (przy zasilaniu 48 V DC).
Niezarządzany, obsługa protokołu 802.1Q VLAN i CSMA/CD, kontrola przepływu (802.3x pauza ramki dla pełnego dupleksu, ciśnienie wsteczne dla półdupleksu), redundantne zasilanie DC 12-48 V , stopień ochrony IP40 , obudowa metalowa, temperatura pracy od -40 do +75 °C , bezwentylatorowy, wskaźnik LED użycia PoE, przełącznik DIP (Standard/VLAN/Extend), wyjście alarmowe (awaria zasilania), zabezpieczenie przeciwprzepięciowe ESD do 5 kV, montaż na szynie DIN lub na ścianie, ulepszona wersja v3 .
Wersja v3: zwiększona moc wyjściowa PoE do 36 W/port (802.3at), maks. budżet PoE 120 W, ochrona IP30 do IP40, zwiększony zakres zasilania do 12–48 V, dodany przełącznik DIP (tryby standardowy/VLAN/rozszerzony), opcja montażu bocznego
Przełączniki Ethernet przemysłowe są przeznaczone do trudnych warunków pracy z szerokim zakresem temperatur roboczych, niestabilnym zasilaniem i częstymi wstrząsami . Wersja przełączników serii o rozszerzonym zakresie temperatur.
Przełączniki serii ISW można łatwo zainstalować na standardowej szynie DIN lub bezpośrednio na ścianie , co umożliwia wdrożenie znanej technologii Ethernet w środowiskach przemysłowych. Nadają się również do instalacji w szafach zewnętrznych o dużych wahaniach temperatur roboczych (zwykle aplikacje bezprzewodowe i MAN ISP).
Jako przełącznik PoE umożliwia bezpośrednie zasilanie maksymalnie 4 urządzeń końcowych zgodnie ze standardem IEEE 802.3af/at, co czyni go idealnym elementem w zastosowaniach z ograniczonymi możliwościami zasilania urządzeń końcowych!
Switch ma przełącznik trybu ręcznego:
- Standard - przełącznik zasila urządzenia znajdujące się w odległości maks. 100 m.
- VLAN - porty są logicznie oddzielone od siebie; w tym trybie można zapobiec niechcianym burzom multicast i broadcast.
- Extend - przełącznik zasila urządzenia oddalone o maksymalnie 250 m przy obniżonej przepustowości 10 Mb/s na port (obsługuje zasilanie do 25 W)
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Porty: 5x port RJ-45 10/100 Base-TX
Pamięć: 1 tys. adresów MAC, JumboFrame 1,5 kB
Przepustowość: magistrala 1 Gbps, operacyjna 0,74 Mpps (64 B)
Wykonanie: Szyna DIN, montaż na ścianie
Zasilanie: DC 12-48 V, redundantne, pobór mocy do 3,7 W (maks. 136,8 W przy pełnym obciążeniu PoE), możliwość podłączenia z dwóch różnych źródeł (brak w zestawie)
Ochrona: ESD do 5 kV DC, zabezpieczenie przed odwrotną polaryzacją
Temperatura pracy: -40 do +75 °C, wilgotność do 95%
Wymiary: 135 x 85,1 x 50 mm
Waga: 596g
Funkcja PoE:
Całkowita moc wyjściowa: maks. 120 W (w zależności od zasilacza), IEEE 802.3at/af
120 W przy zasilaniu prądem stałym 48 V
90 W przy zasilaniu 24 V DC
60 W przy zasilaniu prądem stałym 12 V
Ilość wtryskiwaczy: 4x do 36 W
Typ zasilania: End-span
ochrona (obwodu) przed zakłóceniami pomiędzy portami
automatyczne wykrywanie zasilanego urządzenia
Tryb rozszerzony 10 Mb/s z zasięgiem do 250 m
Nieruchomości przemysłowe:
Urządzenie jest odporne na upadek (IEC-60068-2-32) z wysokości 75 cm na wszystkie elementy narażone na uderzenia.
urządzenie jest odporne na wibracje (IEC-60068-2-6)
Urządzenie jest odporne na przeciążenia, krótkotrwałe przyspieszenie 50g, długotrwałe 4g, (IEC-60068-2-27)
