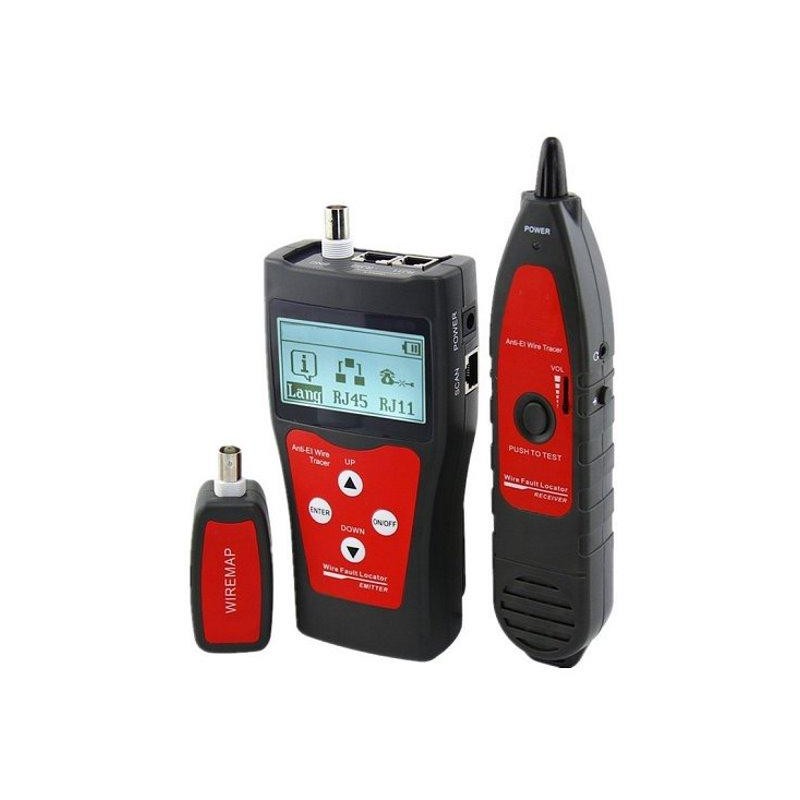

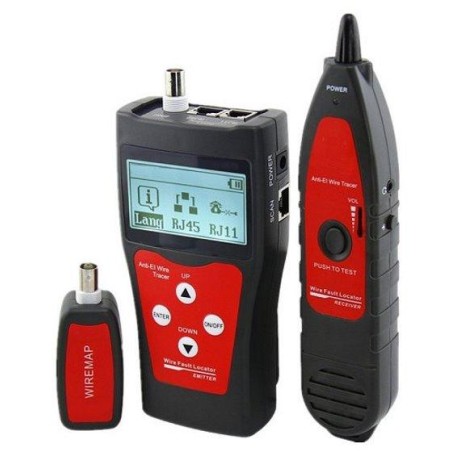

Tester XtendLan STP+PSTN+coax+USB, wyświetlacz LCD, pomiar długości linii, sonda

XtendLan LANTESTLCD76-DŹWIĘK

Tester kabli UTP/STP (RJ-45), koncentrycznych (BNC) i telefonicznych (RJ-11) z sondą detekcyjną do wyszukiwania połączeń kablowych. Metody pomiaru omowego, wyświetlacz LCD.

PODSTAWOWE DANE TECHNICZNE

Wyświetlacz: LCD, 128 x 64 pikseli

Funkcja: Automatyczne wyłączanie

Bateria: 9V

Temperatura pracy: -10 do 60 °C

Wymiary testera: 175 x 80 x 43 mm

Wymiary sondy: 218 x 42 x 29 mm

Wymiary pętli: 107 x 30 x 24 mm

Rodzaj mierzonych kabli:

UTP/STP zwykle CAT5, CAT5E, CAT6

kable koncentryczne

Kable połączeniowe USB

kable telefoniczne i inne kable jednoparowe

Rodzaje pomiarów:

Pomiar długości drutu, metoda odbiciowa

Test obwodu otwartego/zwarcia z identyfikacją miejsca uszkodzenia

Schemat okablowania – tylko dla portów RJ45 z pętlą zwrotną

Znajdowanie linii kablowych za pomocą sondy

Identyfikacja kabla

Dokładność pomiaru długości:

dla nieznanego kabla po wykonaniu wcześniejszej kalibracji na próbce o długości co najmniej 10 m: 2% długości i +/- 0,5 m

dla kabli CAT5E: 3% długości i +/- 0,5 m

---
