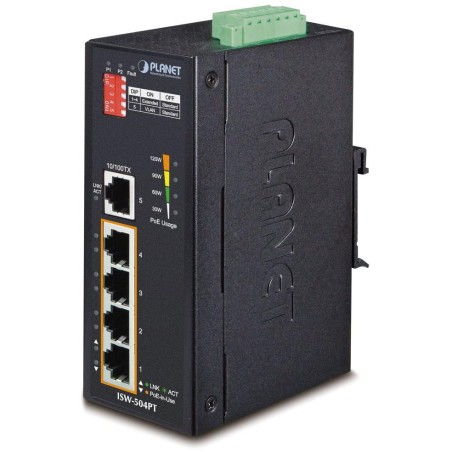

PLANET ISW-504PT v3
Priemyselný prepínač PoE+ (802.3af/at), 4x RJ-45 port 10/100 Base-TX s PoE+ injektormi (až 36 W/port), 1x RJ-45 10/100 Base-TX (bez PoE), celkový výkon 120 W (pri napájaní DC 48 V).
Bez správy (unmanaged), podpora 802.1Q VLAN a CSMA/CD protokolu, Flow Control ( 802.3x pause frame pre full duplex) využitie PoE, DIP prepínač (Standard/VLAN/Extend), alarm výstup (zlyhanie napájania), prepäťová ESD ochrana do 5 kV, montáž na DIN lištu alebo priamo na stenu, upgradovaná verzia v3 .
Verzia v3: navýšenie PoE výstupu na 36 W/port (802.3at), max. 120 W PoE budget, krytie IP30 na IP40, zvýšenie napájacieho rozsahu na 12-48 V, pridaný DIP switch (režimy Standard/VLAN/Extend), možnosť bočnej montáže
Prepínače pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi . Verzia prepínačov radu s rozšíreným teplotným rozsahom.
Prepínače radu ISW sa ľahko inštalujú na štandardnú DIN lištu alebo priamo na stenu a umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. Rovnako tak sú vhodné na inštalácie do vonkajšku umiestnených skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie).
Ako PoE prepínač umožňuje priamo napájať až 4 koncové zariadenia podľa normy IEEE 802.3af/at, je tak ideálnym prvkom pre aplikácie so zníženou možnosťou napájania koncových zariadení!
Switch disponuje manuálnym prepínačom režimov:
- Štandard - switch napája zariadenie na vzdialenosť max. 100 m.
- VLAN - porty sú logicky oddelené jeden od druhého, v tomto režime sa dá predísť nechceným multicast a broadcast búrim.
- Extend - switch napája zariadenie až na 250 m so zníženou priepustnosťou 10 Mb/s na port (podpora napájania do 25 W)
ZÁKLADNÁ ŠPECIFIKÁCIA
Fyzické vlastnosti:
Porty: 5x RJ-45 port 10/100 Base-TX
Pamäť: 1K MAC adries, JumboFrame 1,5 kB
Priepustnosť: zbernica 1 Gbps, prevádzkovo 0,74 Mpps (64 B)
Prevedenie: DIN lišta, na stenu
Napájanie: DC 12-48 V, redundantný, vlastný príkon do 3,7 W (max. 136,8 W pri plnom PoE zaťažení), pripojenie možné z dvoch rôznych zdrojov (nie sú súčasťou balenia)
Ochrana: ESD do 5 kV DC, ochrana proti prepólovaniu
Prevádzková teplota: -40 až +75 °C, vlhkosť do 95 %
Rozmery: 135 x 85,1 x 50 mm
Hmotnosť: 596 g
PoE funkcie:
Celkový napájací výkon: max. 120 W (podľa napájania), IEEE 802.3at/af
120 W pri napájaní DC 48 V
90 W pri napájaní DC 24 V
60 W pri napájaní DC 12 V
Počet injektorov: 4x až 36 W
Typ napájania: End-span
ochrana (obvodu) proti rušeniu medzi portami
automatická detekcia napájaného zariadenia
Extended mód 10 Mb/ss dosahom až 250 m
Priemyselné vlastnosti:
zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti
zariadenie je odolné proti vibráciám (IEC-60068-2-6)
zariadenie je odolné proti preťaženiu krátkodobému zrýchleniu 50g, dlhodobému 4g, (IEC-60068-2-27)
