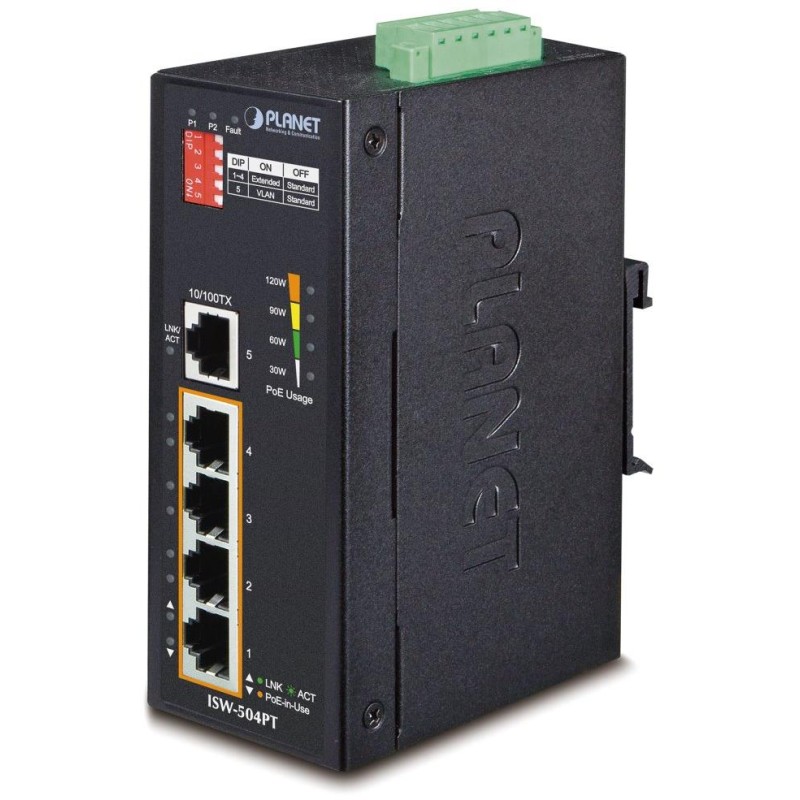

PLANET ISW-504PT v3
Industrieller PoE+-Switch (802.3af/at), 4x RJ-45 10/100 Base-TX-Ports mit PoE+-Injektoren (bis zu 36 W/Port), 1x RJ-45 10/100 Base-TX (ohne PoE), Gesamtleistung 120 W (bei 48 V DC Stromversorgung).
Unmanaged, Unterstützung für 802.1Q VLAN und CSMA/CD-Protokoll, Flusskontrolle (802.3x Pausenrahmen für Vollduplex, Gegendruck für Halbduplex), redundante DC 12-48 V Stromversorgung , IP40- Schutz, Metallgehäuse, Betriebstemperatur -40 bis +75 °C , lüfterlos (ohne Lüfter), LED-Anzeige der PoE-Nutzung, DIP-Schalter (Standard/VLAN/Erweitern), Alarmausgang (Stromausfall), ESD-Überspannungsschutz bis zu 5 kV, DIN-Schienen- oder Wandmontage, verbesserte Version v3 .
Version v3: erhöhte PoE-Leistung auf 36 W/Port (802.3at), max. 120 W PoE-Budget, Schutzart IP30 bis IP40, erhöhter Stromversorgungsbereich auf 12-48 V, DIP-Schalter hinzugefügt (Modi Standard/VLAN/Erweitern), seitliche Montageoption
Industrielle Ethernet-Switches sind für raue Betriebsbedingungen mit einem breiten Temperaturbereich, instabiler Stromversorgung und häufigen Stößen ausgelegt. Die Switches der Serie verfügen über einen erweiterten Temperaturbereich.
Die Switches der ISW-Serie lassen sich einfach auf einer Standard -DIN-Schiene oder direkt an der Wand montieren und ermöglichen den Einsatz bekannter Ethernet-Technologie in industriellen Umgebungen. Sie eignen sich auch für den Einbau in Außenschränken mit großen Temperaturschwankungen (typischerweise bei Wireless- und MAN-ISP-Anwendungen).
Als PoE-Switch ermöglicht er die direkte Stromversorgung von bis zu 4 Endgeräten nach dem IEEE 802.3af/at-Standard und ist somit ein ideales Element für Anwendungen mit reduzierten Stromversorgungsmöglichkeiten der Endgeräte!
Der Switch verfügt über einen manuellen Modusschalter:
- Standardmäßig versorgt der Switch Geräte in einer Entfernung von max. 100 m mit Strom.
- VLAN - Ports sind logisch voneinander getrennt, in diesem Modus können unerwünschte Multicast- und Broadcast-Stürme verhindert werden.
- Erweitern – der Switch versorgt Geräte bis zu 250 m mit reduziertem Durchsatz von 10 Mbit/s pro Port (unterstützt Stromversorgung bis zu 25 W)
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Anschlüsse: 5x RJ-45-Anschluss 10/100 Base-TX
Speicher: 1K MAC-Adressen, JumboFrame 1,5kB
Durchsatz: 1 Gbit/s Bus, betriebsbereit 0,74 Mpps (64 B)
Ausführung: Hutschiene, Wandmontage
Stromversorgung: DC 12-48 V, redundant, Leistungsaufnahme bis zu 3,7 W (max. 136,8 W bei voller PoE-Last), Anschluss von zwei verschiedenen Quellen möglich (nicht im Lieferumfang enthalten)
Schutz: ESD bis 5 kV DC, Verpolungsschutz
Betriebstemperatur: -40 bis +75 °C, Luftfeuchtigkeit bis 95 %
Abmessungen: 135 x 85,1 x 50 mm
Gewicht: 596 g
PoE-Funktion:
Gesamtstromversorgung: max. 120 W (abhängig vom Netzteil), IEEE 802.3at/af
120 W bei 48 V DC Stromversorgung
90 W bei 24 V DC Stromversorgung
60 W bei DC 12 V Stromversorgung
Anzahl der Injektoren: 4x bis 36 W
Stromversorgungstyp: Endspan
Schutz (eines Stromkreises) gegen Störungen zwischen den Ports
automatische Erkennung des eingeschalteten Geräts
Erweiterter Modus 10 Mbit/s mit einer Reichweite von bis zu 250 m
Industrieimmobilien:
Das Gerät ist sturzsicher (IEC-60068-2-32) aus einer Höhe von 75 cm auf alle Aufprallteile
das Gerät ist vibrationsfest (IEC-60068-2-6)
Das Gerät ist überlastfest, kurzfristige Beschleunigung 50g, langfristig 4g, (IEC-60068-2-27)
