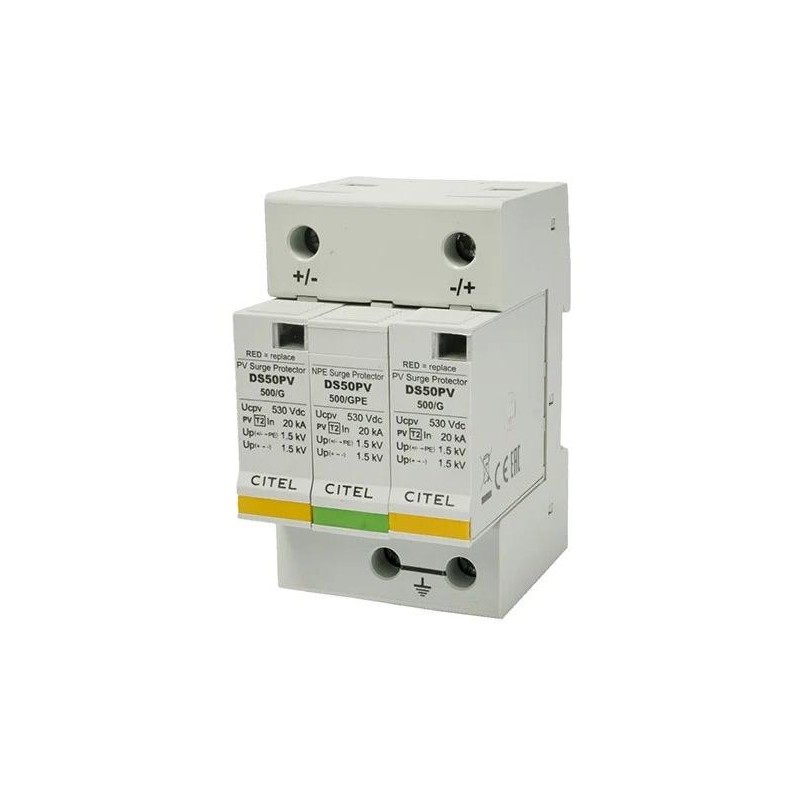

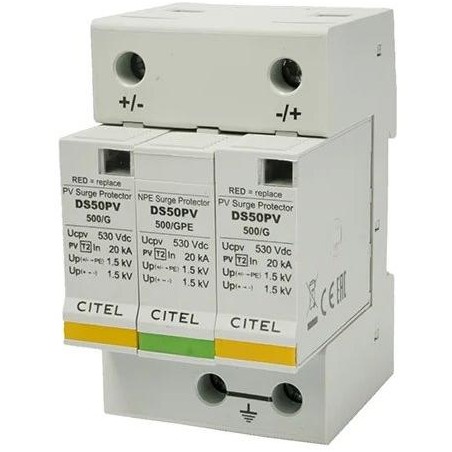

Ogranicznik przepięć Solarmi DS50PVS-500/G, 500 V DC, CE

Xtend Solarmi DS50PVS-500/G

Ograniczniki przepięć serii DS50PVS/G to ograniczniki przepięć specjalnie opracowane do ochrony instalacji fotowoltaicznych przed przepięciami i są dostępne w wersjach na napięcia 500/800/1000 V DC. Wymienne moduły umożliwiają łatwą wymianę uszkodzonej części bez konieczności demontażu podłączonych przewodów.

Ograniczniki przepięć zawierają wysokowydajny warystor i iskiernik wypełniony gazem w tzw. połączeniu Y. Ta specjalna kombinacja umożliwia bezbłędny pomiar rezystancji izolacji, ponieważ nie występuje prąd upływu.

Ograniczniki serii DS50PVS/G standardowo dostarczane są w wersji ze zdalną sygnalizacją awarii.

Cechy:

•

• Zabezpieczenie przeciwprzepięciowe do fotowoltaiki typ 2

• Prąd upływu na biegun: In = 20 kA / Imax = 40 kA

• Bezpieczne urządzenie rozłączające

• Brak starzenia się z powodu prądów upływowych

• Odporne na błędy połączenie Y

• Pomiar rezystancji izolacji nie jest obarczony błędem

• W przypadku uszkodzenia izolacji nie powstają żadne uszkodzenia

• Struktura modułowa

• Zdalny kontakt sygnalizacyjny w standardzie

• Zgodny z normami EN 61643-11 i IEC 61643-1


PODSTAWOWE DANE TECHNICZNE

Napięcie znamionowe (Un): 500 V

Maksymalne dopuszczalne napięcie robocze (Uc): 530 V

Ograniczający prąd upływu Imax (8/20 µs): 40 kA

Prąd upływu znamionowy ln (8/20 µs): 20 kA

Ochrona: IP20

Temperatura pracy: -40 do +85 °C
