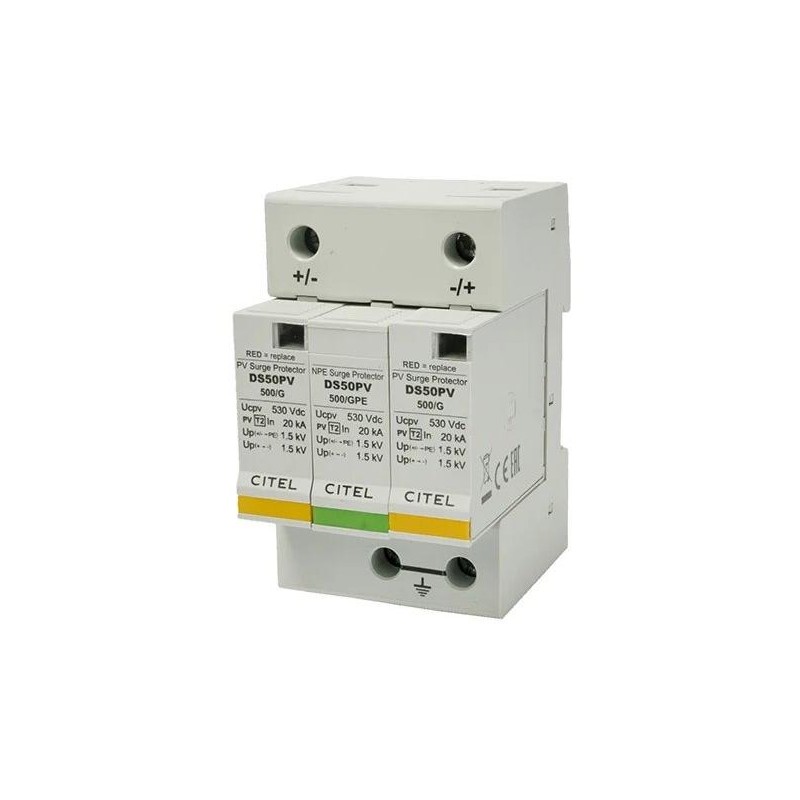

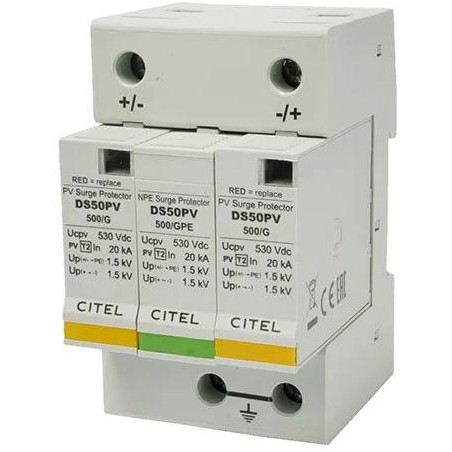

Solarmi DS50PVS-500/G zvodič prepätia, 500Vdc, CE

Xtend Solarmi DS50PVS-500/G

Zvodiče prepätia radu DS50PVS/G sú zvodiče prepätia špeciálne vyvinuté na ochranu fotovoltaických zariadení proti prepätiu a dodávajú sa v prevedení pre napätie 500/800/1000 V DC. Výmenné moduly umožňujú jednoduchú výmenu poškodeného dielu bez nutnosti demontáže pripojených vodičov.

Zvodiče prepätia obsahujú vysokovýkonný varistor a plynom plnené iskrisko v tzv. zapojenie do Y. Táto špeciálna kombinácia umožňuje bezchybné meranie izolačného odporu, pretože nevzniká žiadny priepustný prúd.

Zvodiče radu DS50PVS/G sa dodávajú štandardne vo verzii s diaľkovou signalizáciou poruchy.

Vlastnosti:

•

• Prepäťová ochrana pre fotovoltaiku typu 2

• Zvodový prúd na pól: In = 20 kA / Imax = 40 kA

• Bezpečné odpojovacie zariadenie

• Nedochádza k starnutiu v dôsledku zvodových prúdov

• Zapojenie do Y odolné proti chybám

• Meranie izolačného odporu nie je zaťažené chybou

• Nevznikajú škody pri poruche izolácie

• Modulárna štruktúra

• Kontakt diaľkovej signalizácie štandardne

• Spĺňa normy EN 61643-11 a IEC 61643-1


ZÁKLADNÁ ŠPECIFIKÁCIA

Menovité napätie (Un): 500 V

Max. prípustné prevádzkové napätie (Uc): 530 V

Medzný zvodový prúd Imax (8/20 µs): 40 kA

Menovitý zvodový prúd ľan (8/20 µs): 20 kA

Krytie: IP20

Prevádzková teplota: -40 až +85 °C
