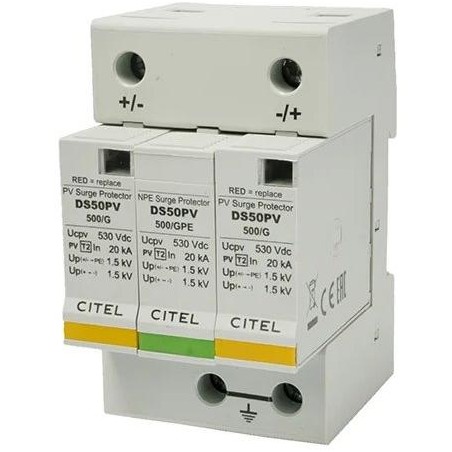

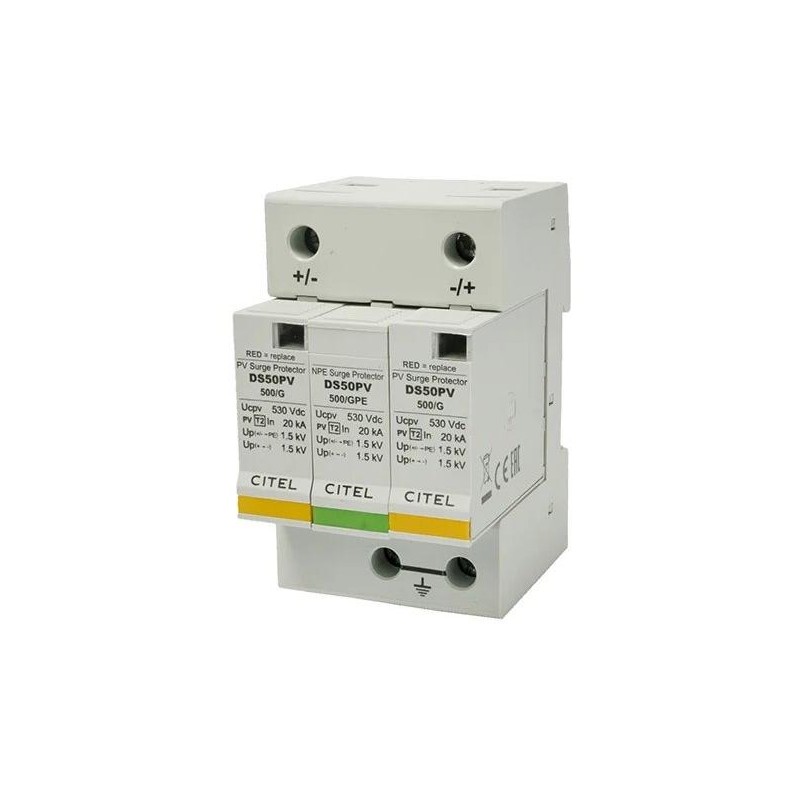

Solarmi DS50PVS-500/G Überspannungsableiter, 500Vdc, CE

Xtend Solarmi DS50PVS-500/G

Die Überspannungsableiter der Serie DS50PVS/G wurden speziell zum Schutz von Photovoltaikanlagen vor Überspannungen entwickelt und sind in Ausführungen für Spannungen von 500/800/1000 V DC erhältlich. Die austauschbaren Module ermöglichen den einfachen Austausch eines beschädigten Teils, ohne dass die angeschlossenen Leitungen demontiert werden müssen.

Überspannungsableiter enthalten einen Hochleistungsvaristor und eine gasgefüllte Funkenstrecke in einer sogenannten Y-Schaltung. Diese spezielle Kombination ermöglicht eine fehlerfreie Isolationswiderstandsmessung, da kein Leckstrom auftritt.

Ableiter der Serie DS50PVS/G werden standardmäßig in einer Version mit Fernfehlersignalisierung geliefert.

Merkmale:

•

• Überspannungsschutz für Photovoltaik Typ 2

• Ableitstrom pro Pol: In = 20 kA / Imax = 40 kA

• Sichere Trennvorrichtung

• Keine Alterung durch Leckströme

• Fehlertolerante Y-Verbindung

• Die Messung des Isolationswiderstands ist fehlerfrei

• Bei Isolationsversagen entstehen keine Schäden

• Modularer Aufbau

• Fernmeldekontakt serienmäßig

• Entspricht den Normen EN 61643-11 und IEC 61643-1


GRUNDLEGENDE SPEZIFIKATIONEN

Nennspannung (Un): 500 V

Max. zulässige Betriebsspannung (Uc): 530 V

Grenzableitstrom Imax (8/20 µs): 40 kA

Bemessungsableitstrom ln (8/20 µs): 20 kA

Schutzart: IP20

Betriebstemperatur: -40 bis +85 °C
