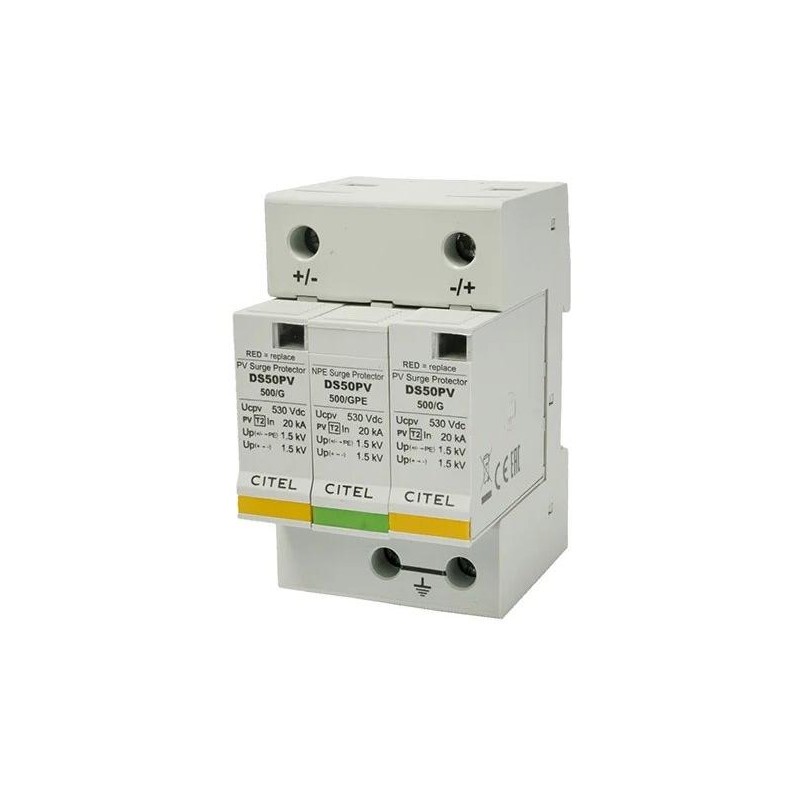

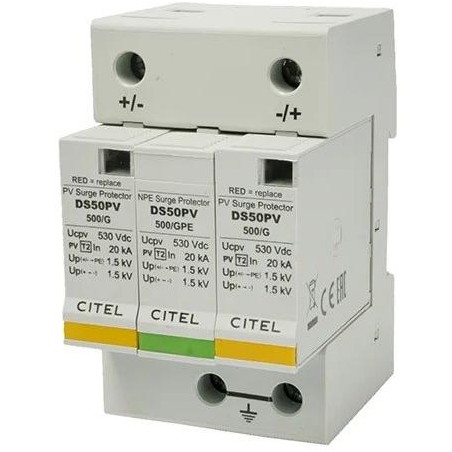

Solarmi DS50PVS-500/G svodič přepětí, 500Vdc, CE

Xtend Solarmi DS50PVS-500/G

Svodiče přepětí řady DS50PVS/G jsou svodiče přepětí speciálně vyvinuté pro ochranu fotovoltaických zařízení proti přepětí a dodávají se v provedení pro napětí 500/800/1000 V DC. Výměnné moduly umožňují snadnou výměnu poškozeného dílu bez nutnosti demontáže připojených vodičů.

Svodiče přepětí obsahují vysokovýkonný varistor a plynem plněné jiskřiště v tzv. zapojení do Y. Tato speciální kombinace umožňuje bezchybné měření izolačního odporu, neboť nevzniká žádný propustný proud.

Svodiče řady DS50PVS/G se dodávají standardně ve verzi s dálkovou signalizací poruchy.

Vlastnosti:

•

• Přepěťová ochrana pro fotovoltaiku typu 2

• Svodový proud na pól: In = 20 kA / Imax = 40 kA

• Bezpečné odpojovací zařízení

• Nedochází ke stárnutí v důsledku svodových proudů

• Zapojení do Y odolné proti chybám

• Měření izolačního odporu není zatíženo chybou

• Nevznikají škody při poruše izolace

• Modulární struktura

• Kontakt dálkové signalizace standardně

• Splňuje normy EN 61643-11 a IEC 61643-1


ZÁKLADNÍ SPECIFIKACE

Jmenovité napětí (Un): 500 V

Max. přípustné provozní napětí (Uc): 530 V

Mezní svodový proud Imax (8/20 µs): 40 kA

Jmenovitý svodový proud ln (8/20 µs): 20 kA

Krytí: IP20

Provozní teplota: -40 až +85 °C
