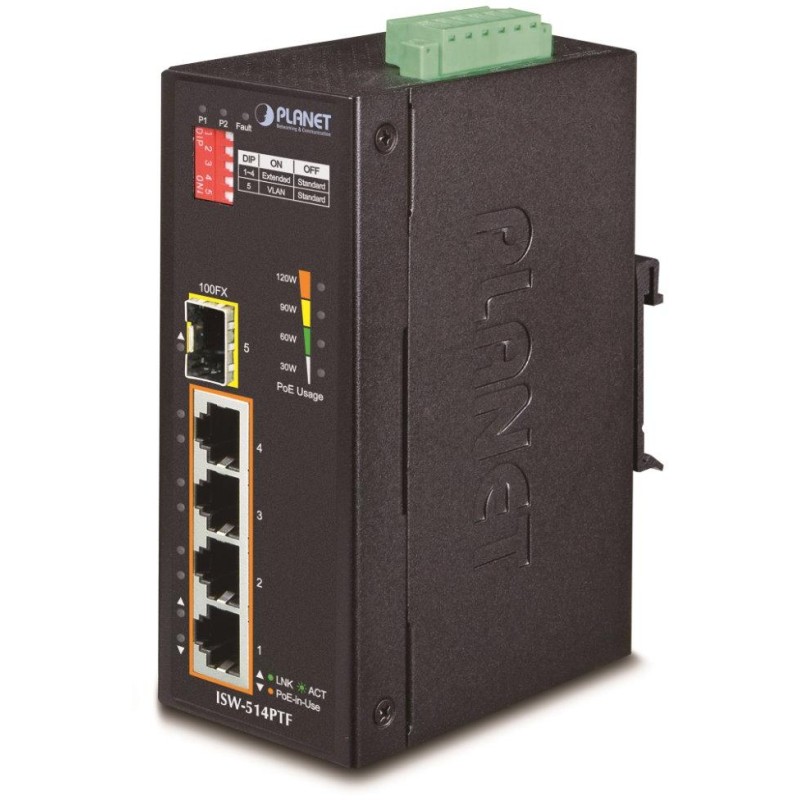

PLANET ISW-514PTF
Switch für industrielle Anwendungen 4x 10/100Base-TX inkl. PoE+ IEEE 802.3at Injektoren + 1x 100FX (SFP-Steckplatz) , PoE-Leistung bis zu 120 W.
Automatische Erkennung von 10/100 Mbit/s, Vollduplex, 2.000 MAC-Adressen, Erkennung von geraden/gekreuzten Kabeln. Möglichkeit einer redundanten Stromversorgung 12–48 V , Alarmausgang im Fehlerfall.
Aluminiumgehäuse, Schutzart IP40 , erweiterter Betriebstemperaturbereich -40 bis 75 °C . Montage auf DIN-Schiene oder direkt an der Wand.
Dieses Modell ermöglicht den Wechsel zwischen den Betriebsmodi Standard, VLAN und Extend. Der Standardmodus bietet eine Übertragungsgeschwindigkeit von 10/100 Mbit/s über eine Distanz von 100 m mit 30 W PoE. Der VLAN- Modus isoliert einzelne Ports und verhindert so gegenseitige Störungen von IP-Kamera-Multicasts. Im Extend- Modus kann die Übertragungsdistanz mit 10 Mbit/s und 25 W PoE auf bis zu 250 m erweitert werden.
Industrielle Ethernet-Switches sind für anspruchsvolle Betriebsbedingungen mit unterschiedlichsten Betriebstemperaturen, instabiler Stromversorgung und häufigen Erschütterungen ausgelegt. Die Switches der ISW-Serie lassen sich einfach auf einer Standard-DIN-Schiene oder direkt an der Wand montieren und ermöglichen den Einsatz bewährter Ethernet-Technologie in industriellen Umgebungen. Sie eignen sich auch für die Installation in Außenschränken mit großen Temperaturschwankungen (typischerweise für Wireless- und MAN-ISP-Anwendungen oder Kamerasysteme).
Die Variante mit PoE IEEE 802.3at ermöglicht die direkte Stromversorgung von bis zu 4 Endgeräten und ist somit ein ideales Element für Anwendungen mit reduzierten Stromversorgungsmöglichkeiten der Endgeräte!
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Anschlüsse: 4 x RJ-45 10/100Base-TX, 1 x SFP 100Base-FX
Speicher: 2k MAC-Adressen
Durchsatz: 1 Gbit/s Bus, betriebsbereit 0,74 Mpps (64b)
Ausführung: Hutschiene, Wandmontage
Stromversorgung: 12-48 V DC redundant, Anschluss von zwei verschiedenen Quellen möglich (nicht im Lieferumfang enthalten)
Schutz: ESD bis 5 kV, Verpolungsschutz, Stromanschluss am Klemmenblock, Platzierung auf der Bodenplatte (beeinträchtigt die Wandmontage nicht), Alarmausgang wird bei Stromausfall aktiviert
Betriebstemperatur: -40°C bis 75°C
Abmessungen: 135 x 85,1 x 50 mm
Gewicht: 598 g
POE-Funktion:
Gesamtausgangsleistung: 120 W bei 48 V DC, 90 W bei 24 V DC, 60 W bei 12 V DC, IEEE 802.3at
Anzahl der Injektoren: 4 x bis zu 36 W
Stromversorgungstyp: Endspan
Erweiterte Funktionen: Automatische Erkennung des eingeschalteten Geräts
Erweiterter Modus mit einer Reichweite von bis zu 250 m
Industrieimmobilien:
Das Gerät ist sturzsicher (IEC-60068-2-32) aus einer Höhe von 75 cm auf alle Aufprallteile
das Gerät ist vibrationsfest (IEC-60068-2-6)
Das Gerät ist resistent gegen Überlastung, kurzfristige Beschleunigung von 50g, langfristig 4g, (IEC-60068-2-27)
elektrische Sicherheit gemäß CE EN-60950
EMV-Elektronische Verträglichkeit (EMI):
ČSN EN 55032:2015+AC 2016 – Elektromagnetische Verträglichkeit von Multimediageräten
Anforderungen an die EMV-Störfestigkeit (EMS):
ČSN EN 55024 A1:2015 - Zund informationstechnische Ausrüstung
ČSN EN 55035:2017 – Elektromagnetische Verträglichkeit von Multimediageräten
ČSN EN 61000-4-2:2008 - Elektrostatische Entladung ESD
ČSN EN 61000-4-3 A2:2010 - Abgestrahlte hochfrequente elektromagnetische Felder
ČSN EN 61000-4-4:2012 – Schnelle elektrische Transienten/Bursts EFT
ČSN EN 61000-4-5:2014 - Stoß- und Überspannungsschutz
ČSN EN 61000-4-6:2013 - Störfestigkeit gegen leitungsgebundene Störungen durch Hochfrequenzfelder
ČSN EN 61000-4-8:2009 - Magnetisches Feld mit netzfrequenter Frequenz
ČSN EN 61000-4-11:2004 - Kurzzeitige Spannungseinbrüche, kurze Unterbrechungen und langsame Spannungsänderungen
DIN-Schienenmontage :
Wandmontage mit dem mitgelieferten Rahmen :
