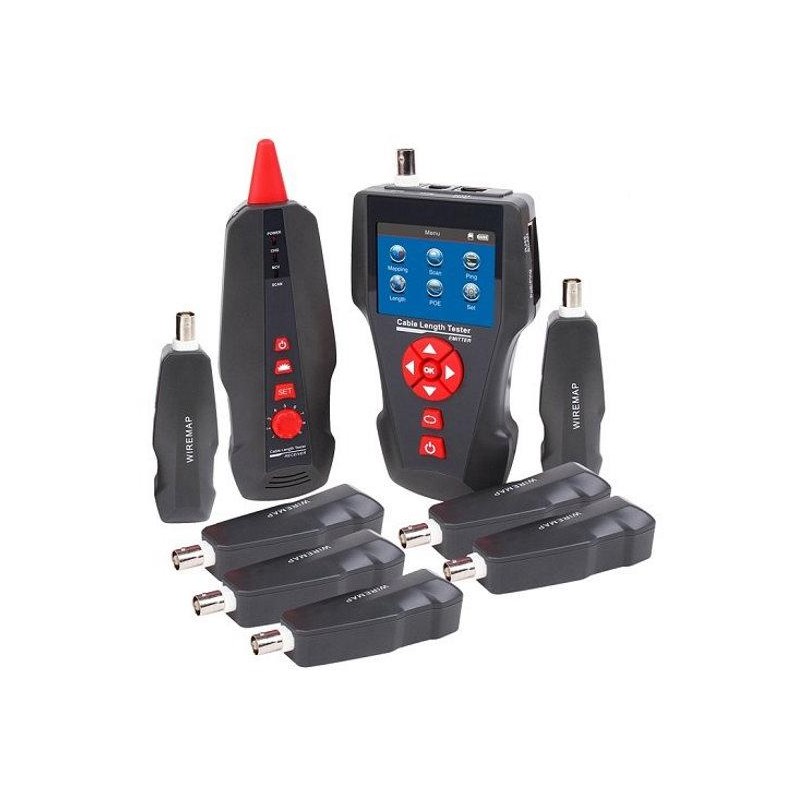

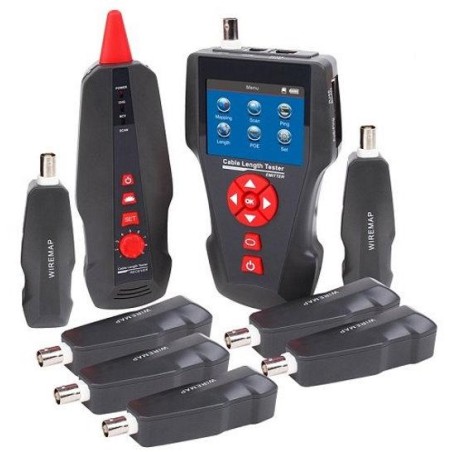

XtendLan Tester STP+PSTN+Koax+USB, LCD-Display, Leitungslängenmessung, PoE- und PING-Test, Sonde+ 8x Anti-Loop

XtendLan LANTESTLCD88-SPP

Tester für UTP/STP- (RJ-45), Koaxial- (BNC) und Telefonleitungen (RJ-11). Ohmsche Messmethoden einschließlich erweiterter PoE- und PING-Antworttests.

Ausgestattet mit einer Ortungssonde zur Suche nach Kabelverbindungen, 8-fach Zählerschleife. Farb-LCD-Display.

GRUNDLEGENDE SPEZIFIKATIONEN

Anzeige: LCD, 128 x 64 Pixel

Funktion: Auto-Off

Batterie: 3,7 V, Löwe, 1800 mAh

Speicherkartenleser: Steckplatz für uSD (TF)-Karte zum Speichern von Aufzeichnungen (Kabelverbindungen, Leitungslängen, PoE-Spannung auf den Leitungen)

Arbeitstemperatur: -10 bis 60 °C

Abmessungen des Testers: 173 x 92 x 34 mm

Sondenmaße: 183 x 58 x 35 mm

Schlaufenmaße: 106 x 32 x 30 mm

Art der gemessenen Kabel:

UTP/STP typischerweise CAT5, CAT5E, CAT6

Koaxialkabel

USB-Anschlusskabel

Telefon- und andere einpaarige Kabel

Arten von Messungen:

Drahtlängenmessung, Reflexionsverfahren

Unterbrechungs-/Kurzschlussprüfung mit Fehlerortermittlung

Kabelverdrahtungsplan – nur für RJ45-Ports mit Loopback

Kabeltrassen aufspüren mit der Sonde

Kabelkennzeichnung

Ping (ICMP) an die ausgewählte IP-Adresse

Messen der PoE-Spannungspegel auf Leitungen

Genauigkeit der Längenmessung:

für ein unbekanntes Kabel nach vorheriger Kalibrierung an einem mindestens 10 m langen Muster: 2 % der Länge und +/- 0,5 m

bei CAT5E-Kabeln: 3% der Länge und +/- 0,5 m

---
