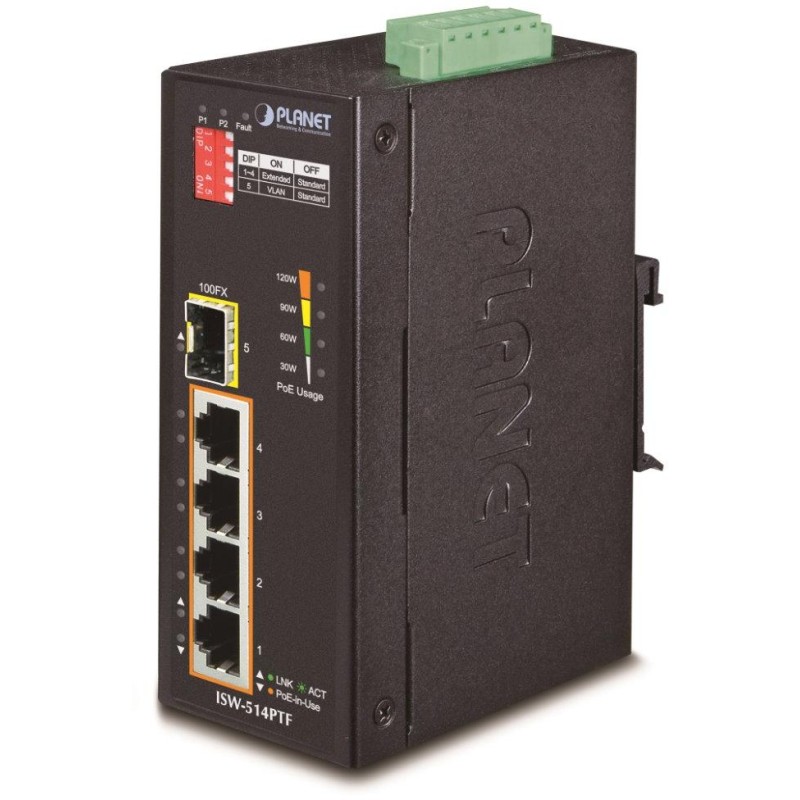

Planét ISW-514PTF, PoE switch 4x 10/100BaseTX+ 1x 100FX(SFP), 802.3at až 120W, DIN, IP40, -40~75 st.C, 12-48VDC

PLANET ISW-514PTF

Prepínač pre priemyselné aplikácie 4x 10/100Base-TX vrátane PoE+ IEEE 802.3at injektorov + 1x 100FX (SFP slot) , výkon PoE až 120 W.

Automatická detekcia 10/100Mbps, full duplex, 2k MAC adries, detekcia priamy/krížený kábel. Možnosť redundantného napájania 12-48 V , alarmový výstup pri výpadku.

Hliníková skriňa, stupeň krytia IP40 , rozšírený rozsah pracovnej teploty -40 až 75 °C . Montáž na DIN lištu alebo priamo na stenu.

Tento model umožňuje prepínať medzi operačnými režimami Standard, VLAN a Extend. Režim Standard ponúka prenosovú rýchlosť 10/100 Mbps na vzdialenosť 100 m pri 30 W PoE. Režim VLAN izoluje jednotlivé porty, a pomáha tak zabrániť vzájomnému ovplyvňovaniu viacsmerového vysielania IP kamier. V Extend režime je možné rozšíriť prenosovú vzdialenosť až na 250 m pri rýchlosti 10 Mbps a 25 W PoE.

Prepínače pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi. Prepínače radu ISW sa ľahko inštalujú na štandardnú DIN lištu alebo priamo na stenu a umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. Rovnako tak sú vhodné pre inštalácie do vonkajšej skrine s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie alebo kamerové systémy).

Verzia s PoE IEEE 802.3at umožňuje priamo napájať až 4 koncové zariadenia, je tak ideálnym prvkom pre aplikácie so zníženou možnosťou napájania koncových zariadení!

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

Porty: 4 x RJ-45 10/100Base-TX, 1 x SFP 100Base-FX

Pamäť: 2k MAC adries

Priepustnosť: zbernica 1 Gbps, prevádzkovo 0,74 Mpps (64b)

Prevedenie: DIN lišta, na stenu

Napájanie: 12-48 V DC redundantné, pripojenie možné z dvoch rôznych zdrojov (nie sú súčasťou balenia)

Ochrana: ESD do 5 kV, ochrana proti prepólovaniu, pripojenie napájania na svorkovnici, umiestnenie na spodnom paneli (neprekáža pri montáži na stenu), alarmový výstup aktivovaný pri výpadku napájaný

Prevádzková teplota: -40 °C až 75 °C

Rozmery: 135 x 85,1 x 50 mm

Hmotnosť: 598 g

POE funkcie:

Celkový napájací výkon: 120 W pri 48 V DC, 90 W pri 24 V DC, 60 W pri 12 V DC, IEEE 802.3at

Počet injektorov: 4 x až 36 W

Typ napájania: End-span

Priemyselné vlastnosti:

zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti

zariadenie je odolné proti vibráciám (IEC-60068-2-6)

zariadenie je odolné proti preťaženiu krátkodobému zrýchleniu 50g, dlhodobému 4g, (IEC-60068-2-27)

elektrická bezpečnosť podľa CE EN-60950

EMC Elektronická kompatibilita (EMI):

ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálnych zariadení

EMC požiadavky na odolnosť (EMS) :

STN EN 55024 A1:2015 - Zvybavenie informačnej techniky

ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálnych zariadení

STN EN 61000-4-2:2008 - Elektrostatický výboj ESD

ČSN EN 61000-4-3 A2:2010 - Vyžarované vysokofrekvenčné elektromagnetické pole

ČSN EN 61000-4-4:2012 - Rýchle elektrické prechodné javy/skupiny impulzov EFT

ČSN EN 61000-4-5:2014 - Rázový impulz a prepätie

ČSN EN 61000-4-6:2013 - Odolnosť proti rušeniam šíreným vedeniam, indukovaným vysokofrekvenčnými poľami

ČSN EN 61000-4-8:2009 - Magnetické pole sieťového kmitočtu

ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napätia, krátke prerušenia a pomalé zmeny napätia

Montáž na DIN lištu :

Montáž na stenu pomocou dodaného rámu :
