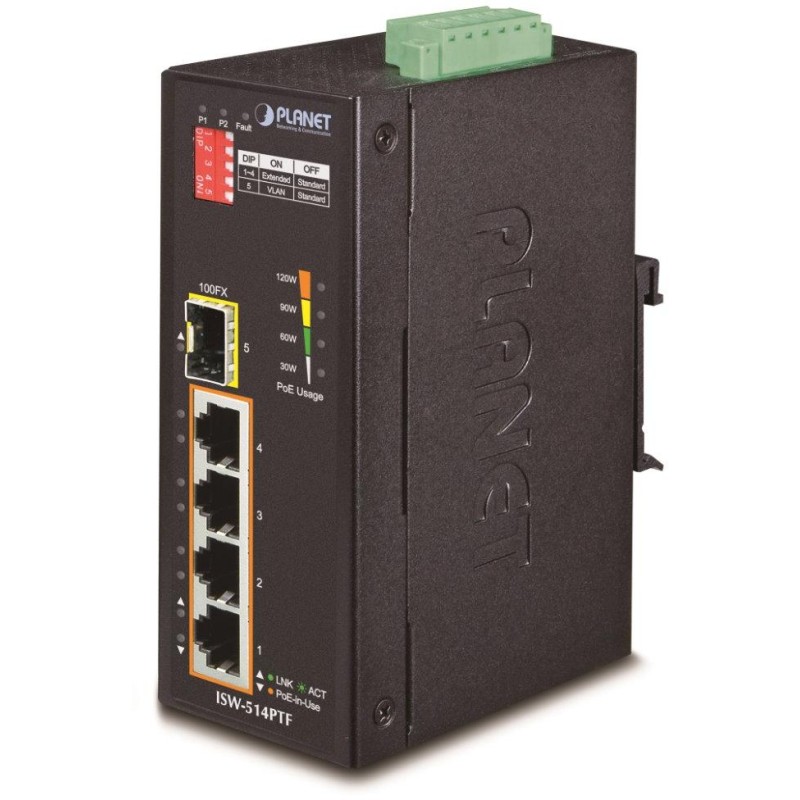

PLANETA ISW-514PTF
Przełącznik do zastosowań przemysłowych 4x 10/100Base-TX, w tym iniektory PoE+ IEEE 802.3at + 1x 100FX (slot SFP) , moc PoE do 120 W.
Automatyczne wykrywanie 10/100Mbps, full duplex, 2k adresów MAC, wykrywanie kabli prostych/skrzyżowanych. Możliwość redundantnego zasilania 12-48 V , wyjście alarmowe w przypadku awarii.
Obudowa aluminiowa, stopień ochrony IP40 , rozszerzony zakres temperatur pracy od -40 do 75 °C . Montaż na szynie DIN lub bezpośrednio na ścianie.
Ten model umożliwia przełączanie się między trybami pracy Standard, VLAN i Extend. Tryb Standard oferuje prędkość transmisji 10/100 Mbps na odległość 100 m z 30 W PoE. Tryb VLAN izoluje poszczególne porty, pomagając zapobiegać wzajemnemu zakłócaniu się multicastów kamer IP. W trybie Extend odległość transmisji można wydłużyć do 250 m z 10 Mbps i 25 W PoE.
Przełączniki Ethernet przemysłowe są przeznaczone do wymagających warunków pracy z szerokim zakresem temperatur roboczych, niestabilnym zasilaniem i częstymi wstrząsami. Przełączniki serii ISW są łatwo instalowane na standardowej szynie DIN lub bezpośrednio na ścianie i umożliwiają wdrożenie dobrze znanej technologii Ethernet w środowiskach przemysłowych. Nadają się również do instalacji w szafach zewnętrznych z dużymi wahaniami temperatur roboczych (zwykle aplikacje bezprzewodowe i MAN ISP lub systemy kamer).
Wersja z PoE IEEE 802.3at umożliwia bezpośrednie zasilanie maksymalnie 4 urządzeń końcowych, dzięki czemu jest idealnym rozwiązaniem w zastosowaniach z ograniczonymi możliwościami zasilania urządzeń końcowych!
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Porty: 4 x RJ-45 10/100Base-TX, 1 x SFP 100Base-FX
Pamięć: 2 tys. adresów MAC
Przepustowość: magistrala 1 Gbps, operacyjna 0,74 Mpps (64b)
Wykonanie: Szyna DIN, montaż na ścianie
Zasilanie: 12-48 V DC redundantne, możliwość podłączenia z dwóch różnych źródeł (brak w zestawie)
Ochrona: ESD do 5 kV, zabezpieczenie przed odwrotną polaryzacją, podłączenie zasilania na listwie zaciskowej, lokalizacja na dolnym panelu (nie przeszkadza w montażu na ścianie), wyjście alarmowe aktywowane w przypadku zaniku zasilania
Temperatura pracy: -40°C do 75°C
Wymiary: 135 x 85,1 x 50 mm
Waga: 598g
Funkcja POE:
Całkowita moc wyjściowa: 120 W przy 48 V DC, 90 W przy 24 V DC, 60 W przy 12 V DC, IEEE 802.3at
Ilość wtryskiwaczy: 4 x do 36 W
Typ zasilania: End-span
Funkcje zaawansowane: Automatyczne wykrywanie zasilanego urządzenia
Tryb rozszerzony o zasięgu do 250 m
Nieruchomości przemysłowe:
Urządzenie jest odporne na upadek (IEC-60068-2-32) z wysokości 75 cm na wszystkie elementy narażone na uderzenia.
urządzenie jest odporne na wibracje (IEC-60068-2-6)
Urządzenie jest odporne na przeciążenia, krótkotrwałe przyspieszenie 50g, długotrwałe 4g, (IEC-60068-2-27)
bezpieczeństwo elektryczne zgodnie z normą CE EN-60950
Zgodność elektroniczna EMC (EMI):
ČSN EN 55032:2015+AC 2016 - Kompatybilność elektromagnetyczna urządzeń multimedialnych
Wymagania dotyczące odporności EMC (EMS):
ČSN EN 55024 A1:2015 - Zi sprzęt informatyczny
ČSN EN 55035:2017 - Kompatybilność elektromagnetyczna urządzeń multimedialnych
ČSN EN 61000-4-2:2008 - Wyładowania elektrostatyczne ESD
ČSN EN 61000-4-3 A2:2010 - Pola elektromagnetyczne o częstotliwości radiowej promieniowane
ČSN EN 61000-4-4:2012 - Szybkie przejściowe stany elektryczne EFT
ČSN EN 61000-4-5:2014 - Udar i przepięcie
ČSN EN 61000-4-6:2013 - Odporność na zaburzenia przewodzone indukowane przez pola o częstotliwości radiowej
ČSN EN 61000-4-8:2009 - Pole magnetyczne o częstotliwości sieciowej
ČSN EN 61000-4-11:2004 - Krótkotrwałe zapady napięcia, krótkie przerwy i powolne zmiany napięcia
Montaż na szynie DIN :
Montaż na ścianie przy użyciu dołączonej ramki :
