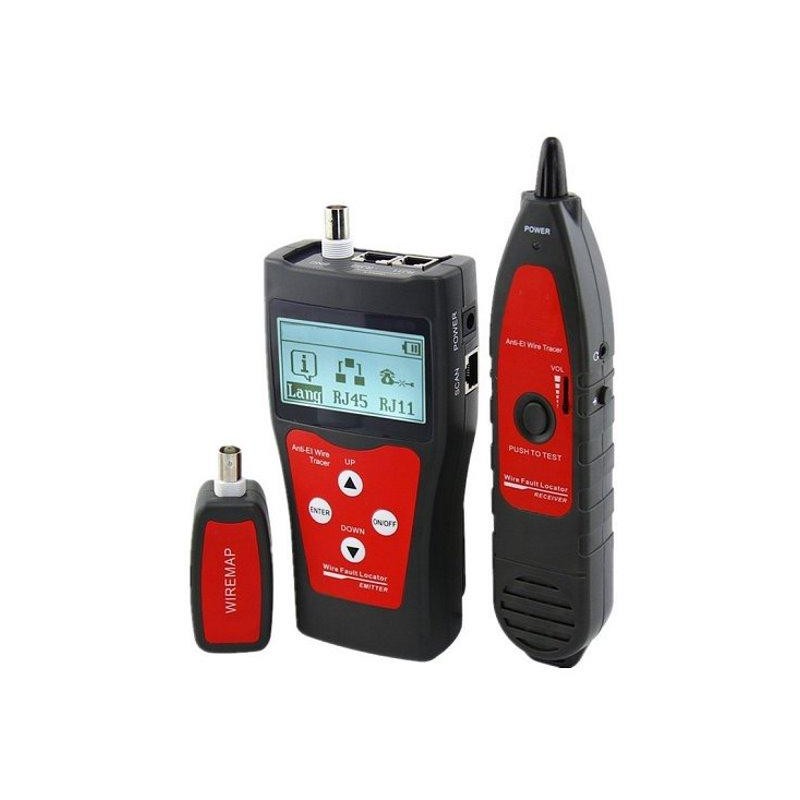

XtendLan Tester STP+PSTN+Koax+USB, LCD-Display, Leitungslängenmessung, Sonde

XtendLan LANTESTLCD76-SOUND

Tester für UTP/STP- (RJ-45), Koaxial- (BNC) und Telefonkabel (RJ-11) mit einer Erkennungssonde zum Auffinden von Kabelverbindungen. Ohmsche Messmethode, LCD-Anzeige.

GRUNDLEGENDE SPEZIFIKATIONEN

Anzeige: LCD, 128 x 64 Pixel

Funktion: Auto-Off

Batterie: 9V

Arbeitstemperatur: -10 bis 60 °C

Abmessungen des Testers: 175 x 80 x 43 mm

Sondenmaße: 218 x 42 x 29 mm

Schlaufenmaße: 107 x 30 x 24 mm

Art der gemessenen Kabel:

UTP/STP typischerweise CAT5, CAT5E, CAT6

Koaxialkabel

USB-Anschlusskabel

Telefon- und andere einpaarige Kabel

Arten von Messungen:

Drahtlängenmessung, Reflexionsverfahren

Unterbrechungs-/Kurzschlussprüfung mit Fehlerortermittlung

Kabelverdrahtungsplan – nur für RJ45-Ports mit Loopback

Kabeltrassen aufspüren mit der Sonde

Kabelkennzeichnung

Genauigkeit der Längenmessung:

für ein unbekanntes Kabel nach vorheriger Kalibrierung an einem mindestens 10 m langen Muster: 2 % der Länge und +/- 0,5 m

bei CAT5E-Kabeln: 3% der Länge und +/- 0,5 m

---
