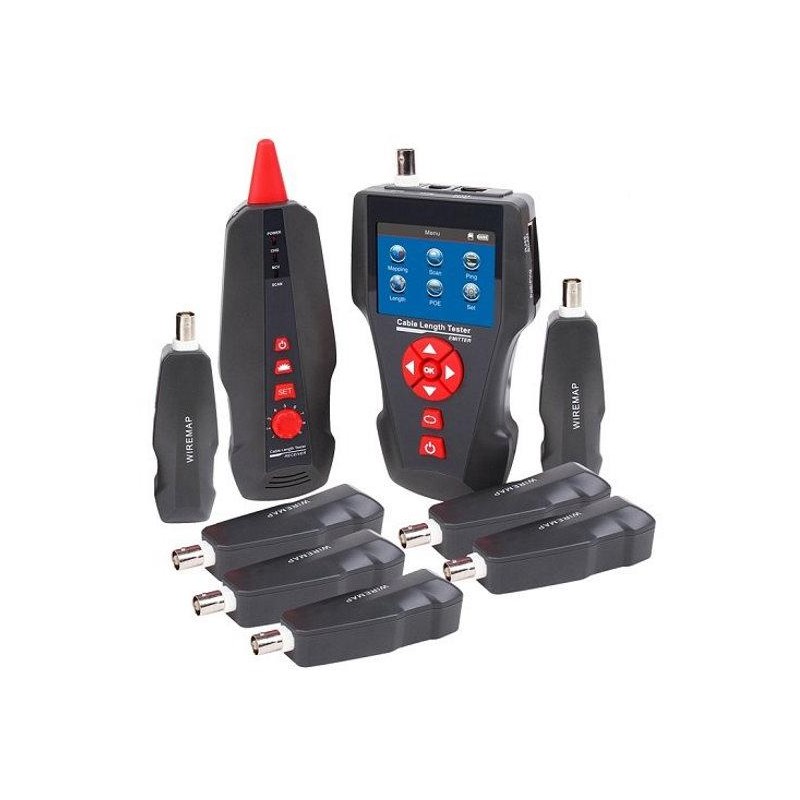

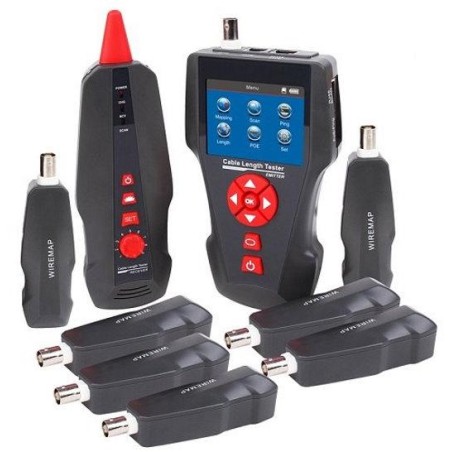

XtendLan Tester STP+PSTN+coax+USB, LCD displej, meranie dĺžky vedenia, test PoE a PING, sonda+ 8x protislučka

XtendLan LANTESTLCD88-SPP

Tester UTP/STP (RJ-45), koaxiálnych (BNC) a telefónnych (RJ-11) vedení. Ohmické metódy merania vrátane rozšírených testov napájania PoE a odozvy PING.

Výbava detekčnej sondy na vyhľadávanie káblového spojenia, 8x protislučka. Farebný LCD displej.

ZÁKLADNÁ ŠPECIFIKÁCIA

Displej: LCD, 128 x 64 px

Vlastnosti: Auto off

Batéria: 3,7 V, Lion, 1800 mAh

Čítačka pamäťových kariet: slot pre uSD (TF) kartu na uloženie záznamov (zapojenie káblov, dĺžky vedenia, PoE napätie na vodičoch)

Pracovná teplota: -10 až 60 °C

Rozmery testera: 173 x 92 x 34 mm

Rozmery sondy: 183 x 58 x 35 mm

Rozmery slučky: 106 x 32 x 30 mm

Typ meraných káblov:

UTP/STP typicky CAT5, CAT5E, CAT6

koaxiálne káble

USB prepojovacie káble

telefónne a iné jedno-párové káble

Druhy meraní:

Meranie dĺžky vodičov, odrazová metóda

Test na rozpojenie / skrat s identifikáciou umiestnená závady

Schéma zapojenia vodičov v kábli - len pre porty RJ45 s loobackom

Vyhľadávanie káblových vedení pomocou sondy

Identifikácia kábla

Ping (ICMP) na zvolenú IP adresu

Meranie PoE napäťových úrovní na vodičoch

Presnosť dĺžkového merania:

pre neznámy kábel po vykonaní predchádzajúcej kalibrácie na vzorke najmenej 10 m dĺžky: 2 % z dĺžky a +/- 0,5 m

pre káble CAT5E: 3 % z dĺžky a +/- 0,5 m

---
