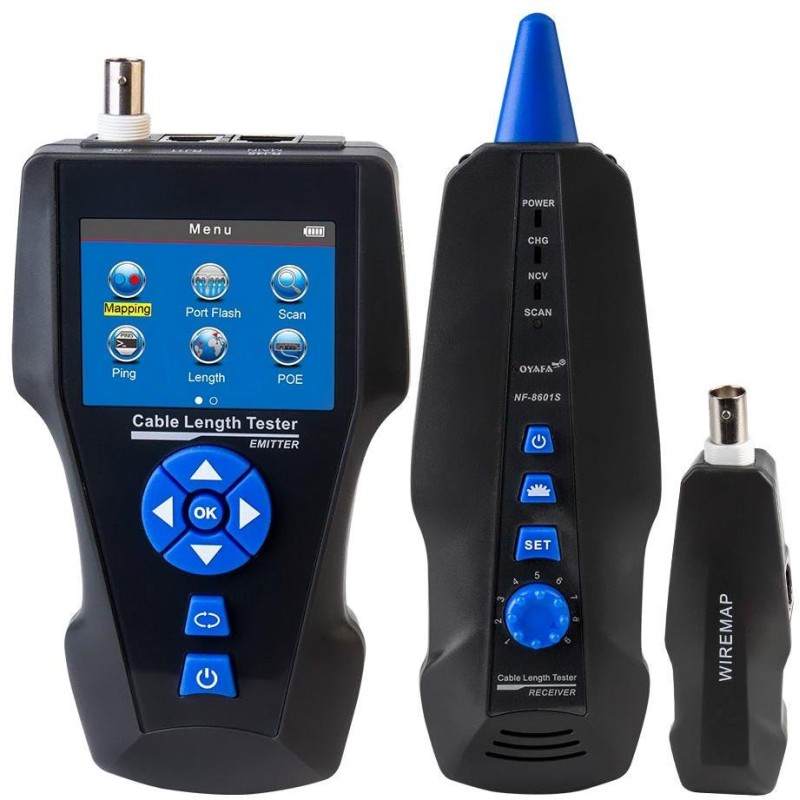

XtendLan LANTESTLCD8601S
Zaawansowany tester do testowania i diagnozowania różnych typów kabli/linii . Wykorzystuje technologię TDR (Time Domain Reflectometry) do dokładnego lokalizowania i identyfikowania usterek w linii. Urządzenie jest wyposażone w duży wyświetlacz LCD, który wyświetla wszystkie istotne informacje i obsługuje ustawienia wielojęzyczne. Ponadto jest wyposażone we wbudowany generator tonów i funkcję wyszukiwania portów, dzięki czemu idealnie nadaje się do testowania kabli sieciowych, linii telefonicznych i kabli wideo.
- Tester oferuje szeroką gamę funkcji przeznaczonych do różnych rodzajów badań i diagnostyki.
- Tester linii UTP/STP (RJ-45), koncentrycznych (BNC) i telefonicznych (RJ-11).
- Metody pomiaru rezystancji, w tym zaawansowane testy odpowiedzi PoE i PING.
Wyposażenie: sondy detekcyjne do wyszukiwania połączeń kablowych, 1x pętla licznika, kolorowy wyświetlacz LCD
Rodzaj mierzonych kabli:
- UTP/STP zwykle Cat5, Cat5E, Cat6 i Cat7
- Kable koncentryczne
- Kable połączeniowe USB
- Kable telefoniczne i inne kable jednoparowe
Rodzaje pomiarów:
- Pomiar długości przewodników (metoda odbiciowa)
- Badanie rozłączenia, zwarcia z identyfikacją miejsca uszkodzenia
- Schemat okablowania (tylko dla portów RJ-45 z pętlą zwrotną)
- Znajdowanie linii kablowych za pomocą sondy
- Identyfikacja kabla
- Ping (ICMP) do wybranego adresu IP
- Pomiar poziomów napięcia PoE na przewodach
Dokładność pomiaru długości:
- W przypadku nieznanego kabla po wcześniejszej kalibracji na próbce o długości co najmniej 10 m: 2% długości i +/- 0,5 m
- Dla kabli Cat5E: 3% długości i +/- 0,5 m
PODSTAWOWE DANE TECHNICZNE
Wyświetlacz: LCD, kolorowy, 128 x 64 px
Akumulator: 3,7 V, typ Lion, 1800 mAh
Czytnik kart pamięci: Gniazdo na kartę microSD (TF) - przechowywanie danych (połączenia kablowe, długości linii, napięcie PoE na przewodach itp.)
Temperatura pracy: -10 do +60 °C
Wymiary testera: 173 x 92 x 34 mm
Wymiary sondy: 183 x 58 x 35 mm
Wymiary pętli: 106 x 32 x 30 mm
