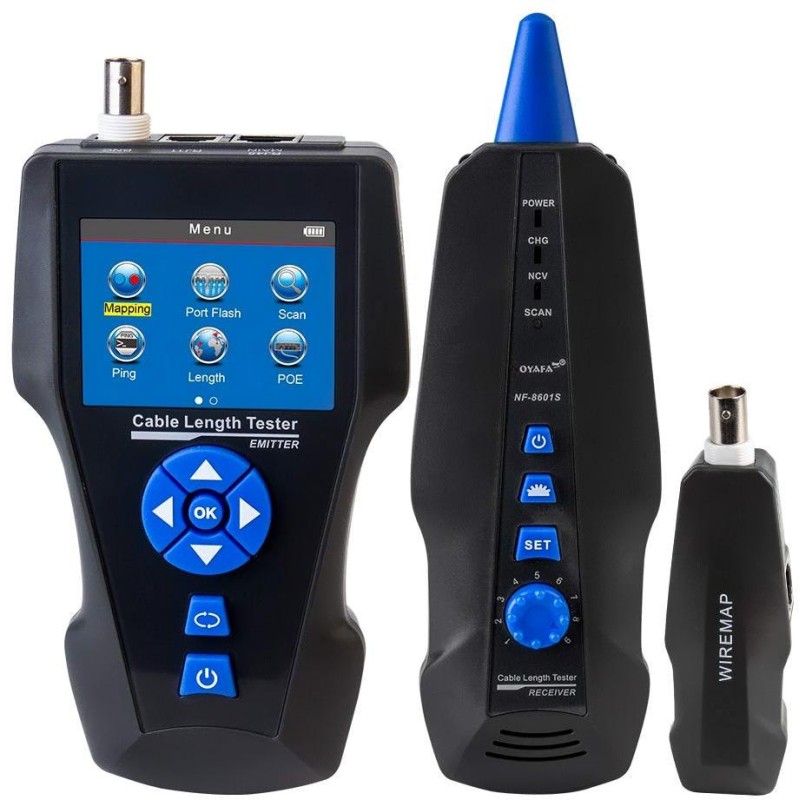

XtendLan LANTESTLCD8601S
Fortschrittlicher Tester zum Prüfen und Diagnostizieren verschiedener Kabel- und Leitungstypen . Er nutzt die TDR-Technologie (Time Domain Reflectometry), um Fehler in der Leitung präzise zu lokalisieren und zu identifizieren. Das Gerät verfügt über ein großes LCD-Display, das alle relevanten Informationen anzeigt und mehrsprachige Einstellungen unterstützt. Darüber hinaus ist es mit einem integrierten Tongenerator und einer Port-Suchfunktion ausgestattet und eignet sich somit ideal zum Prüfen von Netzwerkkabeln, Telefonleitungen und Videokabeln.
- Der Tester bietet umfangreiche Funktionen für verschiedene Test- und Diagnosearten.
- Tester für UTP/STP- (RJ-45), Koaxial- (BNC) und Telefonleitungen (RJ-11).
- Ohmsche Messmethoden, einschließlich erweiterter PoE- und PING-Antworttests.
Ausstattung: Ortungssonden zur Suche nach Kabelverbindungen, 1x Zählschleife, Farb-LCD-Display
Art der gemessenen Kabel:
- UTP/STP typischerweise Cat5, Cat5E, Cat6 und Cat7
- Koaxialkabel
- USB-Anschlusskabel
- Telefon- und andere Einpaarkabel
Arten von Messungen:
- Längenmessung von Leitern (Reflexionsmethode)
- Prüfung auf Unterbrechung, Kurzschluss mit Identifizierung des Fehlerortes
- Kabelverdrahtungsdiagramm (nur für RJ-45-Ports mit Loopback)
- Kabeltrassen aufspüren mit der Sonde
- Kabelkennzeichnung
- Ping (ICMP) an die ausgewählte IP-Adresse
- Messen der PoE-Spannungspegel auf Leitungen
Genauigkeit der Längenmessung:
- Für ein unbekanntes Kabel nach vorheriger Kalibrierung an einem Muster von mindestens 10 m Länge: 2 % der Länge und +/- 0,5 m
- Bei Cat5E-Kabeln: 3 % der Länge und +/- 0,5 m
GRUNDLEGENDE SPEZIFIKATIONEN
Anzeige: LCD, Farbe, 128 x 64 Pixel
Batterie: 3,7 V, Typ Lion, 1800 mAh
Speicherkartenleser: microSD (TF)-Kartensteckplatz - Speicherung von Aufzeichnungen (Kabelverbindungen, Leitungslängen, PoE-Spannung auf Kabeln usw.)
Arbeitstemperatur: -10 bis +60 °C
Abmessungen des Testers: 173 x 92 x 34 mm
Sondenmaße: 183 x 58 x 35 mm
Schlaufenmaße: 106 x 32 x 30 mm
