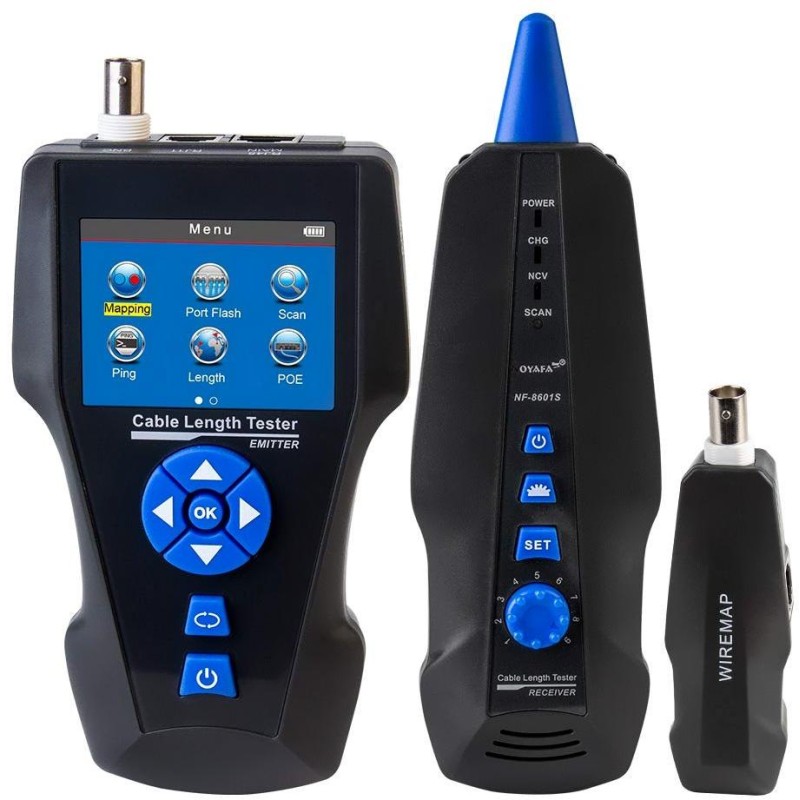

XtendLan Tester káblov s LCD, Cat5, Cat6, Cat7, UTP/STP, BNC test PoE, Ping, hľadačka/sonda

XtendLan LANTESTLCD8601S

Pokročilý tester na testovanie a diagnostiku rôznych typov káblov/vedení . Využíva technológiu TDR (Time Domain Reflectometre) na presnú lokalizáciu a identifikáciu závad vo vedení. Zariadenie je vybavené veľkým LCD displejom, ktorý zobrazuje všetky patričné informácie a podporuje viacjazyčné nastavenie. Okrem toho je vybavený vstavaným tónovým generátorom a funkciou vyhľadávania portov, takže je ideálny na testovanie sieťových káblov, telefónnych liniek a videokáblov.

•

• Tester ponúka širokú škálu funkcií pre rôzne typy testovania a diagnostiku.

• Tester UTP/STP (RJ-45), koaxiálnych (BNC) a telefónnych (RJ-11) vedení.

• Ohmické metódy merania, vrátane rozšírených testov napájania PoE a odozvy PING.


Výbava: detekčné sondy na vyhľadávanie káblového spojenia, 1x protislučka, farebný LCD displej

Typ meraných káblov:

•

• UTP/STP typicky Cat5, Cat5E, Cat6 a Cat7

• Koaxiálne káble

• USB prepojovacie káble

• Telefónne a iné jedno-párové káble


Druhy meraní:

•

• Meranie dĺžky vodičov (odrazová metóda)

• Test na rozpojenie, skrat s identifikáciou umiestnenej závady

• Schéma zapojenia vodičov v kábli (len pre porty RJ-45 s loobackom)

• Vyhľadávanie káblových vedení pomocou sondy

• Identifikácia kábla

• Ping (ICMP) na zvolenú IP adresu

• Meranie PoE napäťových úrovní na vodičoch


Presnosť dĺžkového merania:

•

• Pre neznámy kábel po predchádzajúcej kalibrácii na vzorke najmenej 10 m dĺžky: 2 % z dĺžky a +/- 0,5 m

• Pre káble Cat5E: 3% z dĺžky a +/- 0,5 m


ZÁKLADNÁ ŠPECIFIKÁCIA

Displej: LCD, farebný, 128 x 64 px

Batéria: 3,7 V, typ Lion, 1800 mAh

Čítačka pamäťových kariet: slot pre microSD (TF) kartu - uloženie záznamov (zapojenie káblov, dĺžky vedenia, PoE napätie na vodičoch atď.)

Pracovná teplota: -10 až +60 °C

Rozmery testera: 173 x 92 x 34 mm

Rozmery sondy: 183 x 58 x 35 mm

Rozmery slučky: 106 x 32 x 30 mm
