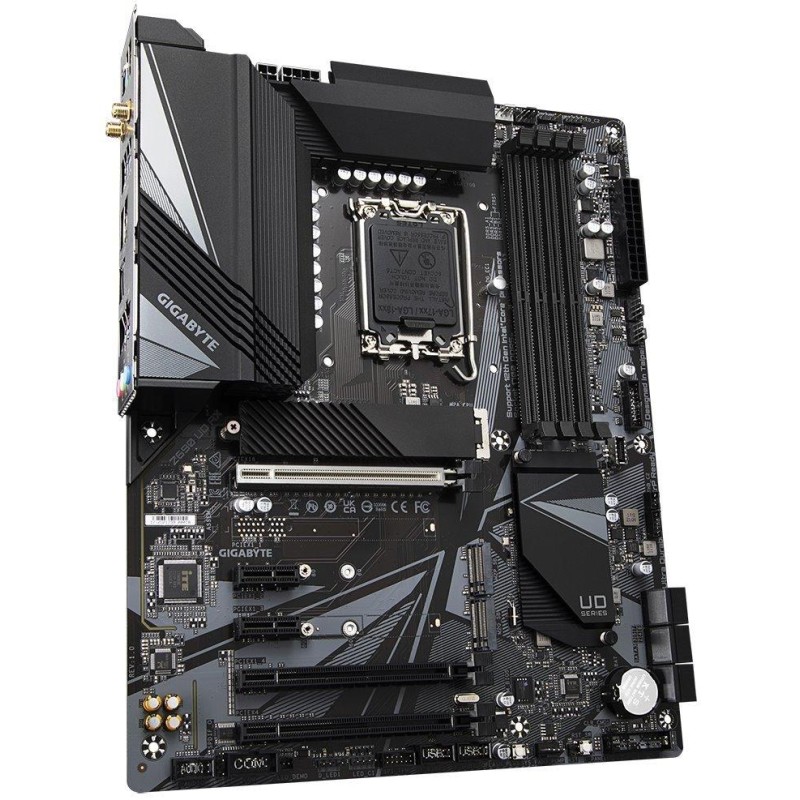

GIGABYTE Z690 UD AX
Płyta jest wyposażona w wyjścia graficzne do użytku z procesorami ze zintegrowanym rdzeniem graficznym. Płyta główna nie zawiera karty graficznej i bez użycia odpowiedniego procesora wyjścia te będą nieczynne.
Procesor
Obsługa procesorów Intel Core i5/ i7/ i9 12. i 13. generacji
Gniazdo LGA1700
Zestaw układów scalonych
Intel Z690
Pamięć
4 gniazda pamięci DDR5, obsługa do 192 GB
Obsługa DDR5 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200(OC)/ 4800/ 4000MHz
Architektura pamięci dwukanałowej
Obsługa non-ECC, niebuforowana, 1Rx8/2Rx8/1Rx16
Obsługa pamięci ECC (tryb bez ECC), 1Rx8/2Rx8
Obsługa Intel Extreme Memory Profile (XMP)
Sloty
1x gniazdo PCIe 5.0 x16
1x gniazdo PCIe 3.0 x16 (obsługuje tryb x4)
1x gniazdo PCIe 3.0 x16 (obsługuje tryb x1)
2x gniazda PCIe 3.0 x1
Grafika artystyczna
1x port DisplayPort, obsługujący maks. rozdzielczość 4096 x 2304 przy 60 Hz
1x port HDMI, obsługujący maks. rozdzielczość 4096 x 2160 przy 60 Hz
Wiele GPU
Obsługa technologii AMD Quad-GPU CrossFire i 2-Way CrossFire
Składowanie
Procesor Intel
1x gniazdo M.2, klucz M, dla jednostek typu 2260/2280/22110 (tryb PCIe 4.0 x4/x2)
Chipset Intel Z690
2x gniazdo M.2, klucz M, dla jednostek typu 2260/2280 (tryb PCIe 4.0 x4/x2)
6 portów SATA 6 Gb/s
Obsługa RAID 0, RAID 1, RAID 5 i RAID 10
Obsługa technologii Intel Optane
USB
1x port USB 3.2 Gen2x2 typu C na tylnym panelu
1x port USB 3.2 Gen1 typu C dostępny poprzez wewnętrzne złącze USB
1x port USB 3.2 Gen2 typu A na tylnym panelu
6 portów USB 3.2 Gen1 (USB 3.0) (4 porty na tylnym panelu, 2 porty dostępne za pośrednictwem wewnętrznego złącza USB)
8 portów USB 2.0 (4 porty na tylnym panelu, 4 porty dostępne za pośrednictwem wewnętrznych złączy USB)
Audio
Kodek Realtek
Dźwięk wysokiej rozdzielczości 2/4/5.1/7.1 kanałów
Obsługa wyjścia S/PDIF
ŁANIA
1x kontroler LAN Realtek 2.5Gigabit
WLAN/Bluetooth
Karta sieciowa Intel® Wi-Fi 6 AX201
Wi-Fi 802.11a/b/g/n/ac/ax
Dwuzakresowy (2,4 GHz, 5 GHz, 6 GHz)
Prędkość przesyłu danych do 2,4 Gbps
Bluetooth 5.2
Złącza wewnętrzne
1x 24-stykowe złącze zasilania głównego ATX
1x 8-pinowe złącze zasilania ATX 12V
1x 4-pinowe złącze zasilania ATX 12V
1x złącze wentylatora procesora
1x złącze wentylatora chłodzącego procesor wodą
3 złącza wentylatora systemowego
1x złącze wentylatora systemowego/pompy chłodzenia wodnego
2x adresowalne złącze paska LED
2x złącze paska LED RGB
3x gniazda M.2, klucz M
6x złącze SATA 6Gb/s
1x złącze panelu przedniego
1x złącze audio na panelu przednim
1x złącze wyjściowe S/PDIF
1x złącze USB 3.2 Gen1 typu C
Złącze 1x USB 3.2 Gen1 (USB 3.0) (obsługuje 2 porty USB 3.2 Gen1)
Złącze 2x USB 2.0 (obsługuje 4 porty USB 2.0)
1x złącze portu szeregowego
2 złącza Thunderbolt AIC
1x złącze TPM (obsługuje tylko moduły GC-TPM2.0 SPI i GC-TPM2.0 SPI 2.0)
1x przycisk resetowania
1x zworka resetująca
1x przycisk Q-Flash Plus
1x zworka Clear CMOS
Porty z tyłupanel m
1x port combo PS/2 do klawiatury i myszy
2x złącze anteny Wi-Fi
1x DisplayPort
1x HDMI
1x USB 3.2 Gen2x2 typu C
1x USB 3.2 Gen2 (USB 3.1 Gen2)
4x USB 3.2 Gen1 (USB 3.0)
4x USB 2.0
1x RJ-45
3x gniazda audio
Wymiary
30,5 x 24,4 cm
Format ATX
