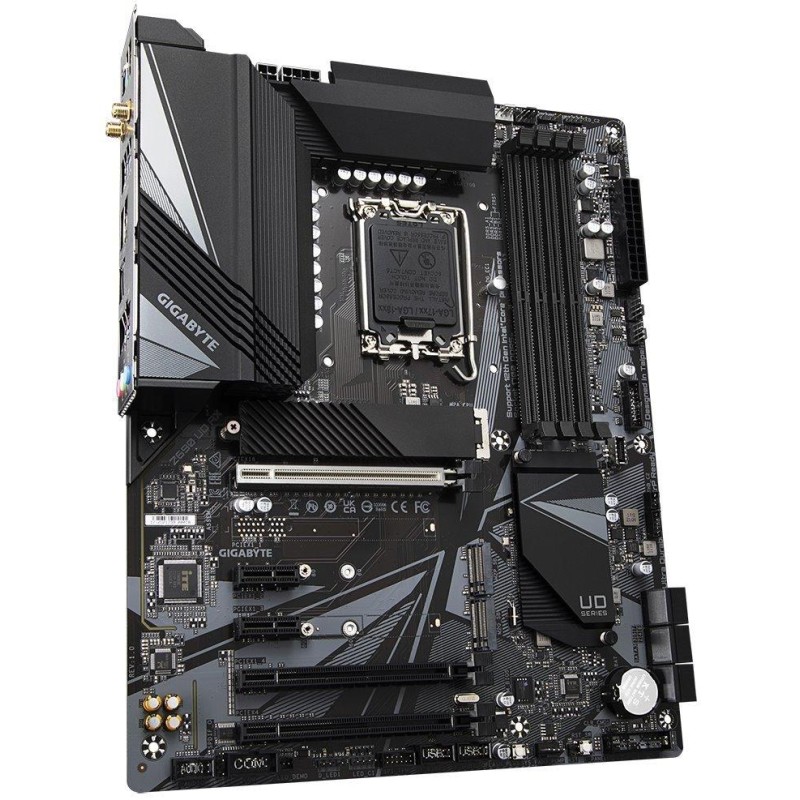

GIGABYTE Z690 UD AX
Doska je vybavená grafickými výstupmi pre použitie s procesormi s integrovaným grafickým jadrom. Základná doska grafickú kartu neobsahuje a bez použitia zodpovedajúceho procesora, budú tieto výstupy nefunkčné.
CPU
Podpora procesorov 12. a 13. generácie Intel Core i5/ i7/ i9
Pätica LGA1700
Čipová sada
Intel Z690
Pamäť
4x DDR5 pamäťový slot, podpora až 192 GB
Podpora DDR5 6000 (OC) / 5800 (OC) / 5600 (OC) / 5400 (OC) / 5200 (OC) / 4800 / 4000 MHz
Dvojkanálová architektúra pamäte
Podpora non-ECC, bez vyrovnávacej pamäte, 1Rx8/2Rx8/1Rx16
Podpora ECC pamätí (non-ECC režim), 1Rx8/2Rx8
Podpora Intel Extreme Memory Profile (XMP)
Sloty
1x PCIe 5.0 x16 slot
1x PCIe 3.0 x16 slot (podporuje x4 režim)
1x PCIe 3.0 x16 slot (podporuje x1 režim)
2x PCIe 3.0 x1 slot
Grafika
1x DisplayPort port, podporujúci max. rozlíšenie 4096 x 2304 pri 60 Hz
1x HDMI port, podporujúci max. rozlíšenie 4096 x 2160 pri 60 Hz
Multi-GPU
Podpora AMD Quad-GPU CrossFire a 2-Way CrossFire technológie
Úložisko
Intel CPU
1x M.2 slot, M Key, pre jednotky typu 2260/2280/22110 (PCIe 4.0 x4/x2 režim)
Intel Z690 čipová sada
2x M.2 slot, M Key, pre jednotky typu 2260/2280 (PCIe 4.0 x4/x2 režim)
6x SATA 6Gb/s port
Podpora RAID 0, RAID 1, RAID 5 a RAID 10
Podpora Intel Optane technológie
USB
1x USB 3.2 Gen2x2 typ C port na zadnom paneli
1x USB 3.2 Gen1 typ C port dostupný cez interný USB konektor
1x USB 3.2 Gen2 typ A port na zadnom paneli
6x USB 3.2 Gen1 (USB 3.0) port (4 porty na zadnom paneli, 2 porty dostupné cez interný USB konektor)
8x USB 2.0 port (4 porty na zadnom paneli, 4 porty dostupné cez interné USB konektory)
Audio
Realtek Codec
2/4/5.1/7.1kanálové High Definition Audio
Podpora S/PDIF výstupu
LAN
1x Realtek 2,5 Gigabit LAN radič
WLAN/ Bluetooth
Intel Wi-Fi 6 AX201
Wi-Fi 802.11a/b/g/n/ac/ax
Dual Band (2,4 GHz, 5 GHz, 6 GHz)
Rýchlosť prenosu dát až 2,4 Gbps
Bluetooth 5.2
Interné konektory
1x 24-pin ATX hlavný napájací konektor
1x 8-pin ATX 12V napájací konektor
1x 4-pin ATX 12V napájací konektor
1x konektor ventilátora CPU
1x konektor ventilátora vodného chladenia CPU
3x konektor systémového ventilátora
1x konektor systémového ventilátora/ pumpy vodného chladenia
2x konektor adresovateľného LED pásika
2x konektor RGB LED pásku
3x M.2 slot, M Key
6x SATA 6Gb/s konektor
1x konektor predného panelu
1x audio konektor predného panelu
1x konektor S/PDIF výstupu
1x USB 3.2 Gen1 typ C konektor
1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port)
2x USB 2.0 konektor (podporuje 4x USB 2.0 port)
1x konektor sériového portu
2x konektor Thunderbolt AIC
1x TPM konektor (podporuje iba moduly GC-TPM2.0 SPI a GC-TPM2.0 SPI 2.0)
1x tlačidlo Reset
1x Reset prepojka
1x tlačidlo Q-Flash Plus
1x prepojka Clear CMOS
Porty na zadnejm panelu
1x PS/2 combo port klávesnicu a myši
2x konektor Wi-Fi antény
1x DisplayPort
1x HDMI
1x USB 3.2 Gen2x2 typ C
1x USB 3.2 Gen2 (USB 3.1 Gen2)
4x USB 3.2 Gen1 (USB 3.0)
4x USB 2.0
1x RJ-45
3x audio jack
Rozmery
30,5 x 24,4 cm
ATX formát
