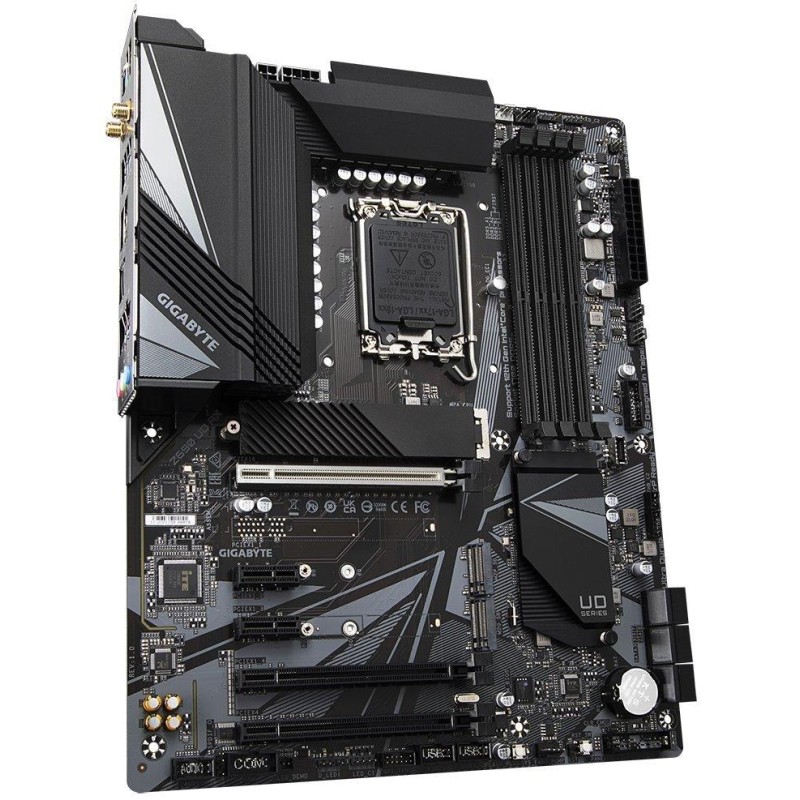

GIGABYTE Z690 UD AX
Das Board verfügt über Grafikausgänge für Prozessoren mit integriertem Grafikkern. Da das Mainboard keine Grafikkarte enthält, sind diese Ausgänge ohne den entsprechenden Prozessor funktionslos.
CPU
Unterstützung für Intel Core i5/i7/i9-Prozessoren der 12. und 13. Generation
LGA1700-Sockel
Chipsatz
Intel Z690
Erinnerung
4x DDR5-Speichersteckplätze, unterstützen bis zu 192 GB
DDR5 6000 (OC)/ 5800 (OC)/ 5600 (OC)/ 5400 (OC)/ 5200 (OC)/ 4800/ 4000 MHz-Unterstützung
Dual-Channel-Speicherarchitektur
Unterstützt Nicht-ECC, ungepuffert, 1Rx8/2Rx8/1Rx16
ECC-Speicherunterstützung (Nicht-ECC-Modus), 1Rx8/2Rx8
Unterstützung für Intel Extreme Memory Profile (XMP)
Spielautomaten
1x PCIe 5.0 x16-Steckplatz
1x PCIe 3.0 x16-Steckplatz (unterstützt x4-Modus)
1x PCIe 3.0 x16-Steckplatz (unterstützt x1-Modus)
2x PCIe 3.0 x1-Steckplätze
Grafik
1x DisplayPort-Anschluss, unterstützt max. Auflösung 4096 x 2304 bei 60 Hz
1x HDMI-Anschluss, unterstützt max. Auflösung 4096 x 2160 bei 60 Hz
Mehrere GPUs
Unterstützung für AMD Quad-GPU CrossFire und 2-Way CrossFire-Technologie
Lagerung
Intel-CPU
1x M.2-Steckplatz, M Key, für Einheiten vom Typ 2260/2280/22110 (PCIe 4.0 x4/x2-Modus)
Intel Z690-Chipsatz
2x M.2-Steckplatz, M Key, für Einheiten vom Typ 2260/2280 (PCIe 4.0 x4/x2-Modus)
6x SATA 6Gb/s-Anschlüsse
RAID 0-, RAID 1-, RAID 5- und RAID 10-Unterstützung
Unterstützung der Intel Optane-Technologie
USB
1x USB 3.2 Gen2x2 Typ-C-Anschluss auf der Rückseite
1x USB 3.2 Gen1 Typ C-Anschluss über internen USB-Anschluss verfügbar
1x USB 3.2 Gen2 Typ A Anschluss auf der Rückseite
6x USB 3.2 Gen1 (USB 3.0)-Anschlüsse (4 Anschlüsse auf der Rückseite, 2 Anschlüsse über internen USB-Anschluss verfügbar)
8x USB 2.0-Anschlüsse (4 Anschlüsse auf der Rückseite, 4 Anschlüsse über interne USB-Anschlüsse verfügbar)
Audio
Realtek Codec
2/4/5.1/7.1-Kanal-High-Definition-Audio
S/PDIF-Ausgangsunterstützung
HIND
1x Realtek 2,5-Gigabit-LAN-Controller
WLAN/Bluetooth
Intel Wi-Fi 6 AX201
WLAN 802.11a/b/g/n/ac/ax
Dualband (2,4 GHz, 5 GHz, 6 GHz)
Datenübertragungsgeschwindigkeit bis zu 2,4 Gbit/s
Bluetooth 5.2
Interne Anschlüsse
1x 24-poliger ATX-Hauptstromanschluss
1x 8-poliger ATX-12-V-Stromanschluss
1x 4-poliger ATX-12-V-Stromanschluss
1x CPU-Lüfteranschluss
1x CPU-Wasserkühlungslüfteranschluss
3x Systemlüfteranschluss
1x Systemlüfter-/Wasserkühlungspumpenanschluss
2x adressierbarer LED-Streifenanschluss
2x RGB-LED-Streifenanschluss
3x M.2-Steckplätze, M Key
6x SATA 6Gb/s-Anschluss
1x Frontpanel-Anschluss
1x Frontpanel-Audioanschluss
1x S/PDIF-Ausgangsanschluss
1x USB 3.2 Gen1 Typ-C-Anschluss
1x USB 3.2 Gen1 (USB 3.0)-Anschluss (unterstützt 2x USB 3.2 Gen1-Port)
2x USB 2.0-Anschluss (unterstützt 4x USB 2.0-Port)
1x serieller Anschluss
2x Thunderbolt AIC-Anschluss
1x TPM-Anschluss (unterstützt nur GC-TPM2.0 SPI- und GC-TPM2.0 SPI 2.0-Module)
1x Reset-Taste
1x Reset-Jumper
1x Q-Flash Plus-Taste
1x CMOS-Lösch-Jumper
Anschlüsse auf der Rückseitem-Panel
1x PS/2-Kombianschluss für Tastatur und Maus
2x WLAN-Antennenanschluss
1 x DisplayPort
1 x HDMI
1x USB 3.2 Gen2x2 Typ-C
1x USB 3.2 Gen2 (USB 3.1 Gen2)
4x USB 3.2 Gen1 (USB 3.0)
4x USB 2.0
1x RJ-45
3x Audiobuchsen
Maße
30,5 x 24,4 cm
ATX-Format
