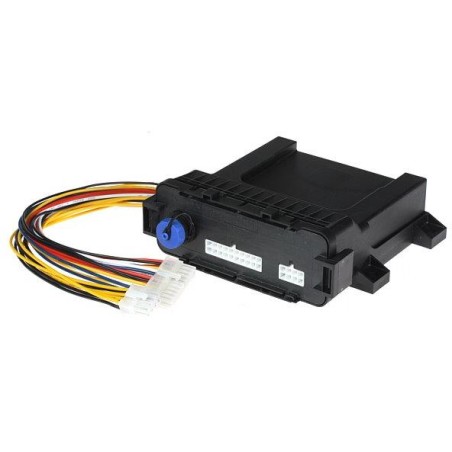

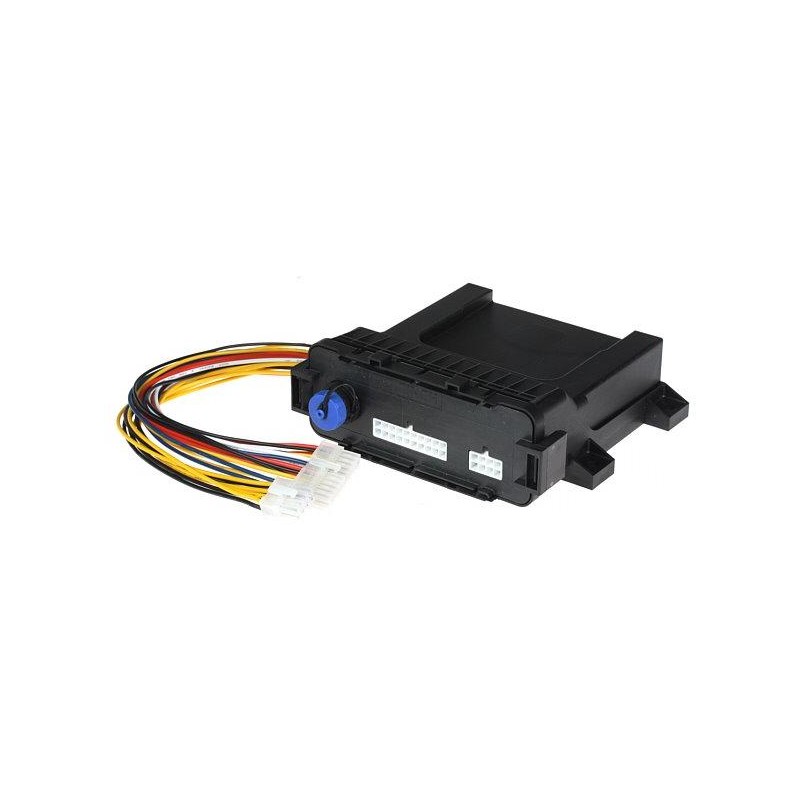

123elektryczny BMS123SM-EM
Rozszerzony moduł do systemu BMS123. Dostarczany ze złączami i kablami Molex.
Moduł dodaje następujące funkcje:
- 4 konfigurowalne przekaźniki - włącz przekaźniki w określonym czasie lub w określonych warunkach
- 2 indywidualne połączenia magistrali CAN
- Sterowanie ładowarką Elcon/TC poprzez interfejs magistrali CAN
- Konfiguracja transmisji BMS na magistrali CAN
- Zgodny ze stacjami ładowania pojazdów elektrycznych wykorzystującymi protokół J1772/IEC 62196 - ładowanie adaptacyjne. Rozszerzony moduł ogranicza prąd ładowania do maksymalnego prądu stacji ładowania/pojazdu.
- Steruje dwoma wskaźnikami analogowymi
- Wykrywanie izolacji - pomiar rezystancji izolacji pomiędzy zasilaczem a izolowanym modułem baterii
Użyj przewodu skrętkowego, aby podłączyć moduł rozszerzony do WYJŚCIA płytki inteligentnej BMS123. Nie ma polaryzacji.
Ładowanie samochodów elektrycznych
Pojazdy elektryczne można ładować na stacjach ładowania za pomocą protokołu J1772. Rozszerzony moduł komunikuje się ze stacją ładowania i pobiera maksymalny dozwolony prąd. Ten oferowany prąd jest używany.
Funkcja wykrywania izolacji
Moduły baterii wykorzystujące wysokie napięcie muszą być izolowane od zasilania elektronicznego, tak jak bateria 12 V. Ważne jest, aby stale mierzyć rezystancję izolacji między jednostką wysokiego napięcia, którą steruje BMS, a zasilaniem tego rozszerzonego modułu. Można to zrobić za pomocą wykrywania izolacji.
Łączenie się z komputerem
Rozszerzony moduł wyposażony jest w port USB umożliwiający podłączenie urządzeń opartych na komputerze, nie tylko w pojeździe.
Oprogramowanie modułu rozszerzonego składa się z różnych funkcji:
Śledzenie
Wyświetlane są najważniejsze dane, takie jak całkowite napięcie modułu, stan naładowania i napięcie poszczególnych ogniw.
Dane BMS
Należy skonfigurować globalne ustawienia BMS, takie jak minimalne napięcie ogniwa, maksymalne napięcie ogniwa i temperatury. Ponadto wszystkie dane BMS można wysłać do magistrali CAN.
UWAGA: BMS NIE korzysta z minimalnego napięcia, maksymalnego napięcia, minimalnej temperatury i maksymalnej temperatury skonfigurowanych przez moduł Bluetooth.
Wiadomości magistrali CAN
Najważniejsze dane BMS, takie jak napięcia, temperatury, ustawienia i status, mogą być wysyłane przez magistralę CAN. Wybierz żądaną sieć magistrali CAN (1 lub 2) i wpisz identyfikator wiadomości początkowej. BMS wyśle 8 różnych wiadomości magistrali CAN. Pierwszą na adres początkowy (N), drugą na N+1 itd.
Przekaźniki konfigurowalne
Cztery przekaźniki można niezależnie skonfigurować dla dnia tygodnia, histerezy lub logiki Boole’a. Istnieje również opcja przekaźnika „odwróconego wyjścia”
PODSTAWOWE DANE TECHNICZNE
Zgodność: system BMS123
Kolor: czarny
