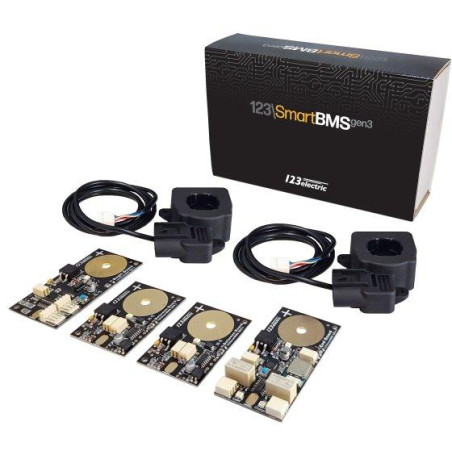

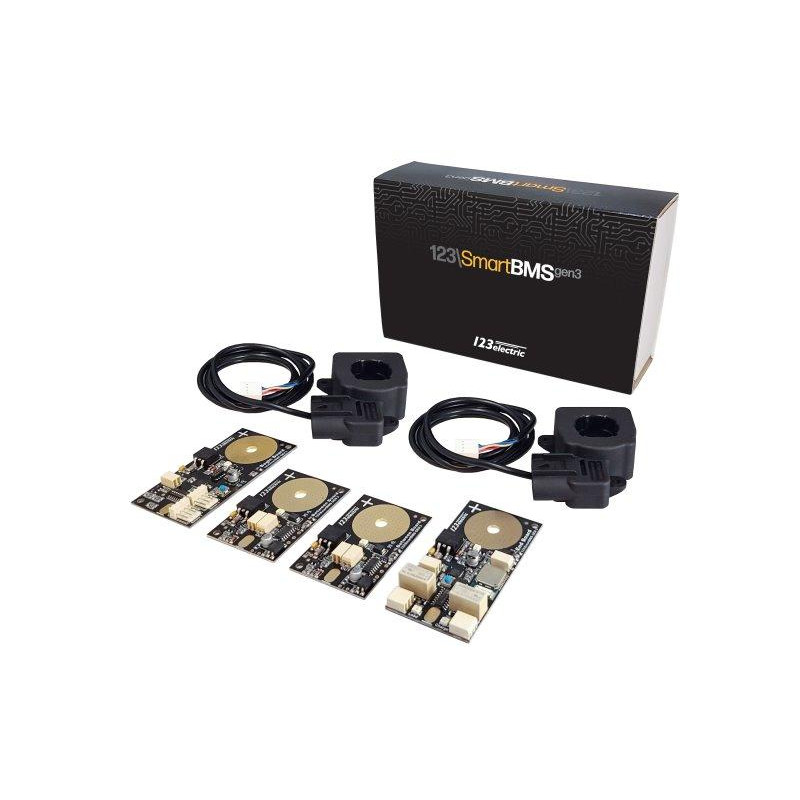

123electric BMS123 Smart Gen3 - zestaw kompletny (4 ogniwa) z Bluetooth 4.0

123electric BMS123SM-G3-SET Kompleksowe rozwiązanie dla ogniw LFP, LTO, NMC i Li-Ion do produkcji baterii z monitorowaniem i zarządzaniem przez Bluetooth za pomocą smartfona, iPada, tabletu lub innego urządzenia. Kompatybilny z LTO, działa z napięciami ogniw od 1,5 do 5,0 V Wysokoprecyzyjne dwuzakresowe czujniki prądu SOC do pomiaru szerokiego zakresu prądów do 50% Historia błędów, aby zobaczyć, kiedy, w której celi i jaki błąd wystąpił Rejestrowanie SOC w ciągu ostatniego tygodnia Dokładniejszy pomiar temperatury w pobliżu bieguna ogniwa Aktualizacja oprogramowania układowego przez powietrze Łatwiejsza konfiguracja W zestawie znajduje się 1x moduł Begin (SOPGWL0310), 1x moduł End (SOPGWL0417), 2x moduł Between (SOPGWL0298), przewód połączeniowy ogniw, 2x czujnik prądu (500 A) do niezależnego monitorowania prądu wejściowego i wyjściowego. BMS123 Smart to w pełni modułowy system. Każde ogniwo baterii jest wyposażone w jedną małą płytkę drukowaną. Do instalacji wymagane są trzy rodzaje płytek obwodów ogniw. Jedna płytka Begin zainstalowana na pierwszym ogniwie, jedna płytka End zainstalowana na ostatnim ogniwie i zwykła płytka na każdym ogniwie między pierwszym a ostatnim ogniwem. W przypadku zestawu baterii składającego się z 4 ogniw (12 V) potrzebny jest tylko jeden moduł Begin, jeden moduł End i dwa zwykłe moduły ogniw. Moduł Begin: Moduł End: W przypadku większych baterii (24 V, 48 V itd.) można zacząć od kompletnego zestawu (4 ogniwa) i po prostu kupić dodatkowe zwykłe moduły ogniw, które zostaną zainstalowane na dodatkowych ogniwach między pierwszym a ostatnim ogniwem. W ten sposób można łatwo stworzyć kompletny system dla dowolnej liczby ogniw! Przykład konfiguracji baterii: Zestaw 24 V (z 8 ogniwami LiFePO4): BMS123 Smart — kompletny zestaw zawiera 4 ogniwa (1× First IN, 1× Last OUT, 2× Single CM) dla następnych 4 ogniw, wystarczy kupić 4 dodatkowe moduły Single Cell (CM). Pakiet 48 V (z 16 ogniwami LiFePO4): Aby uzyskać dodatkowe 12 ogniw, wystarczy kupić 12 kolejnych modułów pojedynczych ogniw (CM). Przykład konfiguracji akumulatora 2P4S (np. 12 V [2 x 100 Ah]): Do tej instalacji potrzebny jest tylko zestaw BMS 12 V. Dwie równoległe celi to nadal jedna cela. Aplikacja Smart BMS123 Łatwa instalacja bezpośrednio na poziomie ogniwa. BMS123 Smart jest naprawdę Smart: ten system BMS nie ma głównej jednostki sterującej! Wszystko jest zintegrowane bezpośrednio w modułach ogniw. Moduły ogniw IN i OUR zawierają wszystkie komponenty sprzętowe do podstawowej obsługi całego systemu BMS. Ponadto moduł ogniw OUT zbiera wszystkie istotne dane i przesyła je przez Bluetooth 4.0 LE (niskoenergetyczny) do tabletu lub telefonu z systemem iOS lub Android. Dostęp do informacji o akumulatorze nigdy nie był łatwiejszy. Monitoruj wszystko zdalnie, w tym codzienną produkcję ogniw fotowoltaicznych, codzienne zużycie energii lub na przykład napięcie wszystkich ogniw na jednym ekranie. Uzyskaj pełny przegląd domowego magazynu energii na swoim smartfonie lub tablecie! Inteligentne zalety systemu BMS123: Niewielkie rozmiary płytki zainstalowanej bezpośrednio na zaciskach każdego ogniwa Komunikacja jednoprzewodowa, łatwa instalacja akumulatora Proste okablowanie całego systemu zaprojektowanego dla rynków magazynowania energii Brak dodatkowej głównej jednostki sterującej Brak konieczności stosowania zewnętrznego akumulatora do działania, system BMS jest zasilany bezpośrednio z akumulatora Szczegółowe monitorowanie i równoważenie dla każdego ogniwa osobno Sprawdź stan wszystkich ogniw na jednym ekranie Doskonały stosunek ceny do wydajności: solidny i niezawodny system w bardzo konkurencyjnej cenie Regulowane zintegrowane przekaźniki bistabilne o niskiej mocy umożliwiające odłączanie ładowarki i obciążenia na wstępnie zdefiniowanych poziomach Opcjonalne bezpłatne oprogramowanie na iOS lub Android umożliwiające uzyskanie szczegółowego Zaawansowany panel monitorowania Aplikacja na Androida Aplikacja na iOS BMS123 Smart i Victron Oprócz podłączenia jednego z systemów akumulatorów litowych Victron Energy do Multi lub Quattro, możliwe jest również podłączenie systemu innej firmy. W większości instalacji systemy zarządzania akumulatorami (BMS), które są dostarczane z jakimś typem systemu akumulatorów litowych, będą musiały kontrolować ładowanie i rozładowywanie akumulatorów. Zazwyczaj będą chcieli zatrzymać proces ładowania, gdy maksymalne napięcie ogniwa wzrośnie powyżej określonego progu, a także będą chcieli wyłączyć obciążenie, które rozładowuje akumulator, gdy minimalne napięcie ogniwa spadnie poniżej swojego progu. Schemat okablowania BMS123 Smart z falownikami Victron: 123electric BMS123 Smart – moduł rozszerzony PODSTAWOWE DANE TECHNICZNE Cechy: Zakres napięcia roboczego: 1,5–5,0 V Zakres temperatury roboczej: od -40 do 85 °C Dokładność pomiaru napięcia: ± 20 mV Dokładność pomiaru temperatury: ± 2 °C Prąd balansu: 1 A Liczba ogniw: 2–255 Dane techniczne typu modułu: Średnia wartość prądu modułu wewnętrznego: < 1,0 mA Średnia wartość prądu modułu rozruchowego z 1 czujnikiem prądu: < 1,1 mA Średnia wartość prądu modułu rozruchowego z 2 czujnikami prądu: < 1,6 mA Średnia wartość prądu modułu końcowego z Bluetooth w trybie czuwania: < 1,6 mA Średnia wartość prądu modułu końcowego z urządzeniem podłączonym do Bluetooth: < 11,0 mA Maksymalna wartość prądu przez przekaźnik ładowania/ładowania na module końcowym: 2 A przy 30 VDC 1 A przy 60 VDC Dane techniczne pomiar z czujnikiem prądu o dwóch zakresach: Rozdzielczość pomiaru < 20 A: 50 mA Rozdzielczość pomiaru > 20 A: 1,25 A Punkt martwy wokół zera: ± 300 mA Maksymalny mierzony prąd: 500 A Specyfikacje pomiaru z czujnikiem prądu o dwóch zakresach (pętla 2×): Rozdzielczość pomiaru < 10 A: 25 mA Rozdzielczość pomiaru > 10 A: 625 mA Punkt martwy wokół zera: ± 150 mA Maksymalny mierzony prąd: 250 A Specyfikacje pomiaru z czujnikiem prądu o dwóch zakresach (pętla 4×): Rozdzielczość pomiaru < 5 A: 12,5 mA Rozdzielczość pomiaru > 5 A: 313 mA Punkt martwy wokół zera: ± 75 mA Maksymalny mierzony prąd: 125 A
