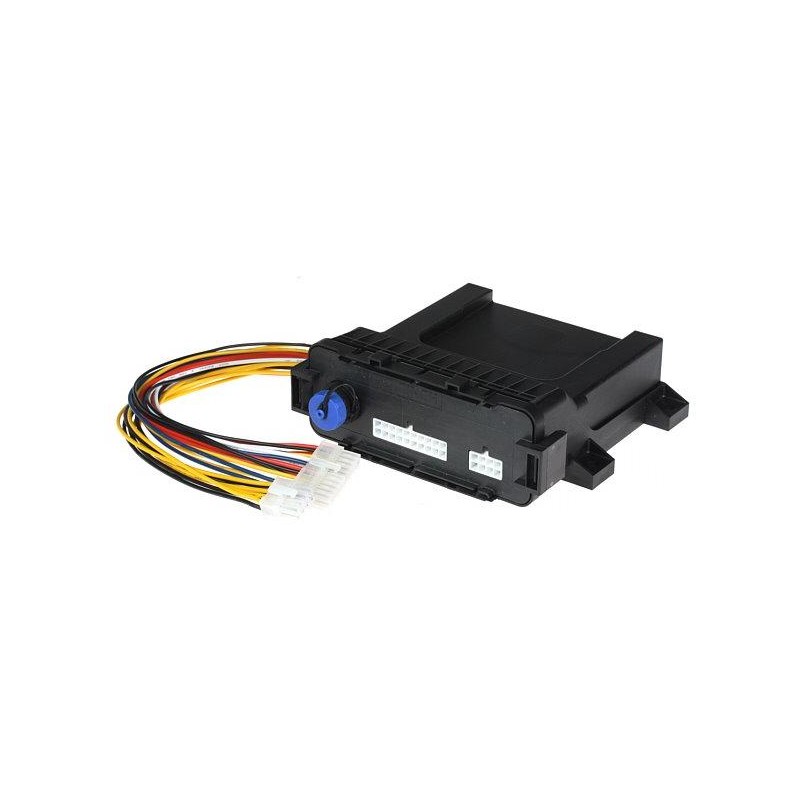

123electric BMS123SM-EM
Erweitertes Modul für das BMS123-System. Wird mit Molex-Steckern und Kabeln geliefert.
Das Modul fügt die folgenden Funktionen hinzu:
- 4 konfigurierbare Relais – Relais zu bestimmten Zeiten oder Bedingungen einschalten
- 2 einzelne CAN-Bus-Anschlüsse
- Elcon/TC Ladegerätsteuerung über CAN-Bus-Schnittstelle
- Einrichten der BMS-Übertragung auf dem CAN-Bus
- Kompatibel mit EV-Ladestationen mit dem Protokoll J1772/IEC 62196 – adaptives Laden. Das erweiterte Modul begrenzt den Ladestrom auf den Maximalstrom der Ladestation/des Fahrzeugs.
- Steuert zwei analoge Messgeräte
- Isolationserkennung - Messen Sie den Isolationswiderstand zwischen der Stromversorgung und dem isolierten Batteriemodul
Verbinden Sie das Erweiterungsmodul über ein Twisted Pair-Kabel mit dem Ausgang des BMS123 Smart Boards. Es gibt keine Polarität.
Laden von Elektroautos
Elektrofahrzeuge können an Ladestationen mit dem J1772-Protokoll geladen werden. Das Erweiterungsmodul kommuniziert mit der Ladestation und ermittelt den maximal zulässigen Strom. Dieser angebotene Strom wird genutzt.
Isolationserkennungsfunktion
Batteriemodule mit Hochspannung müssen, wie eine 12-V-Batterie, von der elektronischen Stromversorgung isoliert werden. Es ist wichtig, den Isolationswiderstand zwischen der vom BMS gesteuerten Hochspannungseinheit und der Stromversorgung dieses erweiterten Moduls ständig zu messen. Dies kann durch Isolationserkennung erfolgen.
Anschließen an einen PC
Das Erweiterungsmodul verfügt über einen USB-Anschluss zum Anschluss PC-basierter Geräte, nicht nur im Fahrzeug.
Die Software für das erweiterte Modul besteht aus verschiedenen Funktionen:
Sendungsverfolgung
Angezeigt werden die wichtigsten Daten wie Gesamtmodulspannung, Ladezustand und Spannung einzelner Zellen.
BMS-Daten
Globale BMS-Einstellungen wie minimale und maximale Zellspannung sowie Temperaturen müssen konfiguriert werden. Alle BMS-Daten können auch über den CAN-Bus gesendet werden.
HINWEIS: Das BMS verwendet NICHT die vom Bluetooth-Modul konfigurierte Mindestspannung, Höchstspannung, Mindesttemperatur und Höchsttemperatur.
CAN-BUS-Nachrichten
Die wichtigsten BMS-Daten wie Spannungen, Temperaturen, Einstellungen und Status können über den CAN-Bus gesendet werden. Wählen Sie das gewünschte CAN-Bus-Netzwerk (1 oder 2) und geben Sie die Startnachrichten-ID ein. Das BMS sendet acht verschiedene CAN-Bus-Nachrichten. Die erste an die Startadresse (N), die zweite an N+1 usw.
Konfigurierbare Relais
Vier Relais können unabhängig voneinander für Wochentag, Hysterese oder Boolesche Logik konfiguriert werden. Optional ist auch ein Relais mit invertiertem Ausgang erhältlich.
GRUNDLEGENDE SPEZIFIKATIONEN
Kompatibilität: BMS123-System
Farbe: Schwarz
