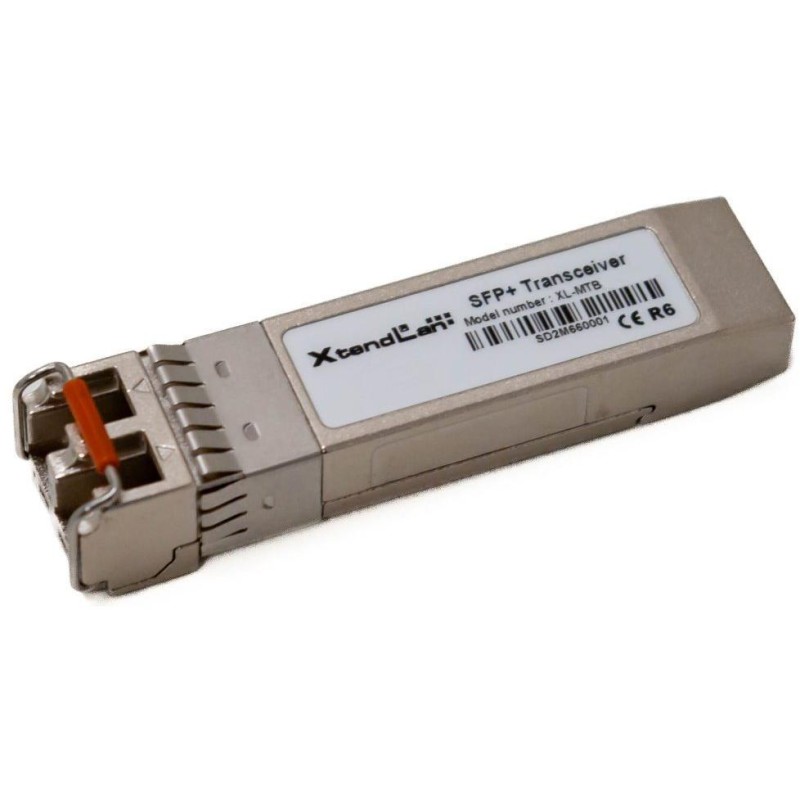

XtendLan MTB-LR40C41
Moduł SFP+ dla 10Gbit Ethernet. Złącze dupleksowe LC. Długość fali 1410 nm. Umożliwia użycie CWDM. Można zamówić dowolną inną długość fali z siatki CWDM 1270nm-1450nm. Zasięg 10 km na wspólnym światłowodzie jednomodowym. Podczas wykonywania kompensacji chromatycznej światłowodu można osiągnąć 30-40 km, patrz opis.
Moduł konwersji 10Gigabit SFP+. Standard 1000Base-LR, IEEE802.3ae, 10Gbit/s. Złącze Duplex LC, do światłowodów jednomodowych. Rozszerza/konwertuje porty przełączników i konwerterów ze slotem SFP+. Ekonomiczny dzięki zastosowaniu lasera DFB w nadajniku. Wsparcie dla większości producentów (Cisco, Dell, Planet, ...)
Moduły tej serii są produkowane w 4 długościach fal z krokiem 20 nm, 1270-1450 nm (pasmo O). Można je również łączyć z modułami w paśmie 1490-1620 nm (pasma E, S, C, L).
PODSTAWOWE DANE TECHNICZNE
Typ modułu: SFP+
Złącze: LC dupleks
Długość fali: 1410 nm
Typ włókna: jednomodowe
Zasięg połączenia: 10/40 km
Margines transmisji: 14 dB
Czułość: -16 dBm
Szybkość transferu: 10,3 Gbps
Należy pamiętać o ograniczeniach zasięgu światłowodu jednomodowego, który umożliwia komunikację Ethernet z szybkością 10 Gb/s i większą:
Jeśli używana długość fali jest większa niż 1330 nm, a odległość jest większa niż 10 km, modułów z nadajnikami DFB nie można używać bez wykonania kompensacji dyspersji chromatycznej. To ograniczenie dotyczy również tego modułu. Jego margines mocy pozwala na jego użycie do 40 km, ale dyspersja chromatyczna włókna sprawia, że jest to niemożliwe. Jednak moduł z marginesem mocy 14 dB jest korzystny, jeśli trasa ma do 10 km i wykonuje się w nim pewne tłumienie, zwykle przez rozgałęzienie w dekoloryzatorze, rozdzielaczu itp.
Dyspersja chromatyczna jest właściwością światłowodu jednomodowego (typu G.652), a jej kompensację można przeprowadzić stosując specjalne kompensatory chromatyczne.
Jeżeli nie da się uniknąć stosowania fal o długości powyżej 1330nm, to bardziej ekonomicznym rozwiązaniem niż montaż kompensatorów chromatycznych (np. w 2016 r.) jest zastosowanie modułów z nadajnikiem typu EML (są to automatycznie moduły na 1470-1610nm o 14dB i więcej - w naszej ofercie, np. XL-MTB-LR40C55, XL-MTB-LR80C55).
Technicznie rzecz biorąc, tolerancja chromatyczna dla nadajników EML wynosi około 1600 ps/nm, podczas gdy dla nadajników DFB dopuszczalne jest jedynie 200 ps/nm.
W praktyce zauważyliśmy, że w przypadku instalacji na odległościach od 10 km do 30 km moduły można w wielu przypadkach stosować (tj. bez kompensacji chromatycznej) dzięki nieco lepszym właściwościom włókien niż przyjęte w obliczeniach, jednak odbywa się to na ryzyko użytkownika i za jego wiedzą!
