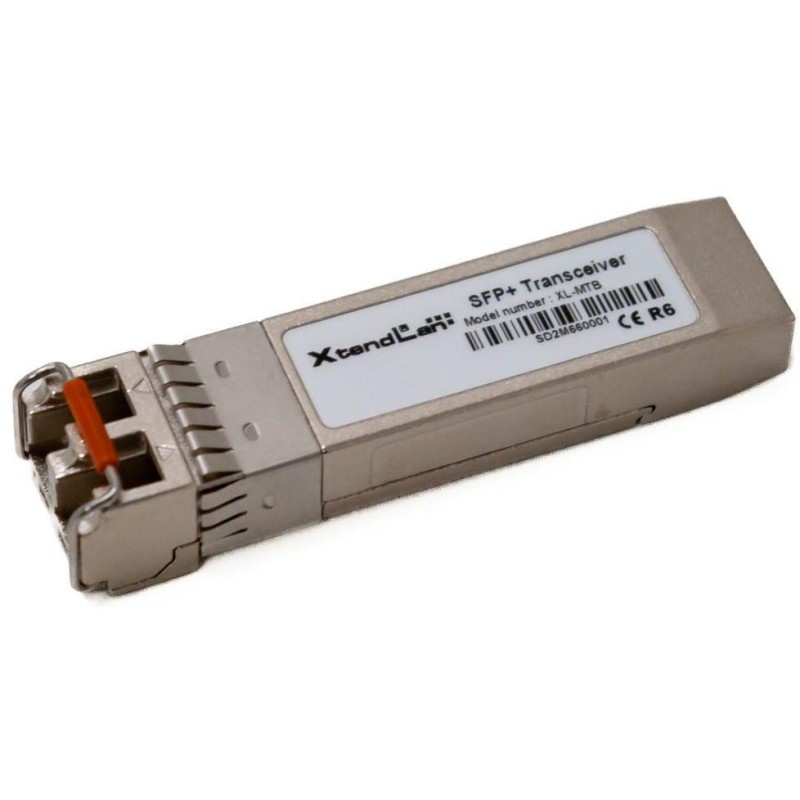

XtendLan MTB-LR40C41
SFP+-Modul für 10-Gbit-Ethernet. LC-Duplex-Anschluss. Wellenlänge 1410 nm. Ermöglicht die Nutzung von CWDM. Jede andere Wellenlänge aus dem CWDM-Raster 1270 nm–1450 nm ist bestellbar. Reichweite 10 km auf einer herkömmlichen Singlemode-Faser. Bei chromatischer Kompensation der Faser sind 30–40 km möglich (siehe Beschreibung).
10-Gigabit-SFP+-Konvertierungsmodul. Standard 1000Base-LR, IEEE 802.3ae, 10 Gbit/s. Duplex-LC-Anschluss für Singlemode-Glasfasern. Erweitert/konvertiert die Ports von Switches und Konvertern mit SFP+-Steckplatz. Kostengünstig dank DFB-Laser im Sender. Unterstützt die meisten Hersteller (Cisco, Dell, Planet, ...).
Module dieser Serie werden in 4 Wellenlängen mit einem Schritt von 20 nm, 1270-1450 nm (O-Band), hergestellt. Sie können auch mit Modulen im Band 1490-1620 nm (E-, S-, C-, L-Bänder) kombiniert werden.
GRUNDLEGENDE SPEZIFIKATIONEN
Modultyp: SFP+
Anschluss: LC-Duplex
Wellenlänge: 1410 nm
Fasertyp: Singlemode
Verbindungsreichweite: 10/40 km
Übertragungsreserve: 14 dB
Empfindlichkeit: -16 dBm
Übertragungsrate: 10,3 Gbit/s
Bitte beachten Sie die Reichweitenbeschränkungen von Singlemode-Glasfasern, die bei der Ethernet-Kommunikation bei Geschwindigkeiten von 10 Gbit/s und mehr auftreten:
Bei Wellenlängen über 1330 nm und Entfernungen über 10 km können Module mit DFB-Sendern nur mit chromatischer Dispersionskompensation eingesetzt werden. Diese Einschränkung gilt auch für dieses Modul. Seine Leistungsreserve ermöglicht den Einsatz bis zu 40 km, die chromatische Dispersion der Faser macht dies jedoch unmöglich. Ein Modul mit einer Leistungsreserve von 14 dB ist jedoch vorteilhaft, wenn die Strecke bis zu 10 km lang ist und eine gewisse Dämpfung, typischerweise durch Abzweigung in einem Entfärber, Splitter usw., erfolgt.
Chromatische Dispersion ist eine Eigenschaft von Singlemode-Fasern (Typ G.652) und kann mithilfe spezieller chromatischer Kompensatoren kompensiert werden.
Wenn sich die Verwendung von Wellenlängen über 1330nm nicht vermeiden lässt, ist es wirtschaftlicher als die Installation von chromatischen Kompensatoren (also im Jahr 2016) Module mit einem Sender vom Typ EML zu verwenden (das sind automatisch Module für 1470-1610nm mit 14dB und mehr – in unserem Angebot z.B. XL-MTB-LR40C55, XL-MTB-LR80C55).
Technisch wird die chromatische Toleranz für EML-Sender auf etwa 1600 ps/nm berechnet, während für DFB nur 200 ps/nm zulässig sind.
In der Praxis haben wir festgestellt, dass bei Installationen zwischen 10km-30km in vielen Fällen auch Module (also ohne chromatische Kompensation) eingesetzt werden können, da die Fasereigenschaften etwas besser sind als in den Berechnungen verwendet, allerdings geschieht dies auf Risiko und mit eigenem Wissen des Anwenders!
