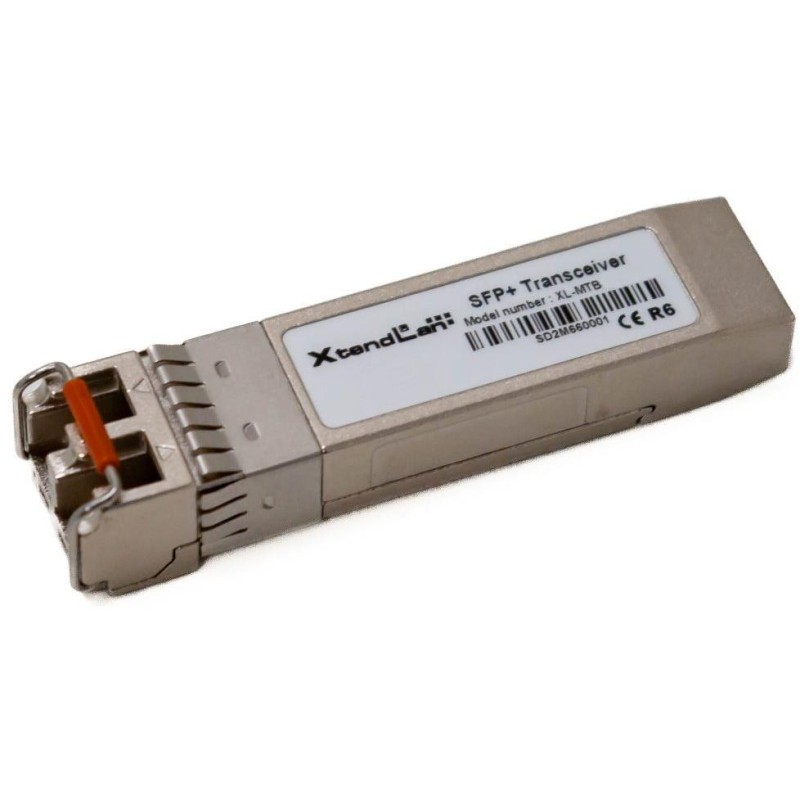

XtendLan SFP+, 10GBase-ER, SM, 1410nm, CWDM, 10/40km, 14dB marža, LC konektor

XtendLan MTB-LR40C41

Modul SFP+ pre 10Gbit Ethernet. LC duplexný konektor. Vlnová dĺžka 1410 nm. Umožňuje využitie CWDM. Je možné objednať aj ľubovoľnú inú vlnovú dĺžku z CWDM rastra 1270nm-1450nm. Dosah 10km na bežnom singlemódovom vlákne. Pri prevedení chromatickej kompenzácie vlákna je možné dosiahnuť 30-40km, viď. popis.

Konverzný 10-gigabitový modul typu SFP+. Štandard 1000Base-LR, IEEE802.3ae, 10Gbit/s. Duplexný LC konektor, pre singlemode vlákna. Rozširuje/konvertuje porty prepínačov a konvertorov s pozíciou pre SFP+. Ekonomicky výhodný vďaka použitiu DFB lasera vo vysielači. Podpora väčšiny výrobcov (Cisco, Dell, Planet, ...)

Moduly tohto radu sa vyrábajú v 4 vlnových dĺžkach s krokom 20nm, 1270-1450nm (O pásmo). Je možné ich kombinovať aj s modulmi v pásme 1490-1620nm (E, S, C, L pásma).

ZÁKLADNÁ ŠPECIFIKÁCIA

Typ modulu: SFP+

Konektor: LC duplex

Vlnová dĺžka : 1410 nm

Typ vlákna: Singlemode

Dosah spojenia: 10/40 km

Prenosová marža: 14 dB

Citlivosť: -16 dBm

Prenosová rýchlosť: 10,3 Gb/s

Upozorňujeme na dosahové obmedzenie single módového optického vlákna, ktoré má Ethernetová komunikácia pre rýchlosti 10Gbps a rýchlejšie:

Pokiaľ je použitá vlnová dĺžka väčšia ako 1330nm a vzdialenosť väčšia ako 10km nemožno moduly s vysielačmi typu DFB použiť bez vykonania kompenzácie chromatickej disperzie. Toto obmedzenie sa týka aj tohto modulu. Jeho výkonová marža síce dovoľuje výpočtovo jeho nasadenie až na 40km, ale chromatická disperzia vlákna toto znemožňuje. Modul s výkonovou maržou 14dB je však výhodný pokiaľ je trasa do 10km a je v nej vykonané nejaké zatlmenie, typicky rozbočením v rozfarbovači, deliči a pod.

Chromatická disperzia je vlastnosť single módového vlákna (typu G.652) a jej kompenzáciu je možné vykonať pomocou špeciálnych chromatických kompenzátorov.

Pokiaľ sa nedá vyhnúť použitiu vlnových dĺžok nad 1330nm je ekonomickejším než inštalácia chromatických kompenzátorov (tj v r. 2016) použitie modulov s vysielačom typu EML (čo sú automaticky moduly pre 1470-1610nm s 14dB a napr. v našej ponuke XL-MTB-LR80C55).

Technicky je chromatická tolerancia pre EML vysielače kalkulovaná okolo 1600ps/nm zatiaľ čo pre DFB je dovolené iba 200ps/nm.

V praxi máme zaznamenané, že pre inštalácie medzi 10km-30km je možné moduly v rade prípadov tiež použiť (tj bez prevedenia bez chromatickej kompenzácie) vďaka o niečo lepším vlastnostiam vlákien ako sa vo výpočtoch používa, ale deje sa tak na riziko as vedomím užívateľa!
