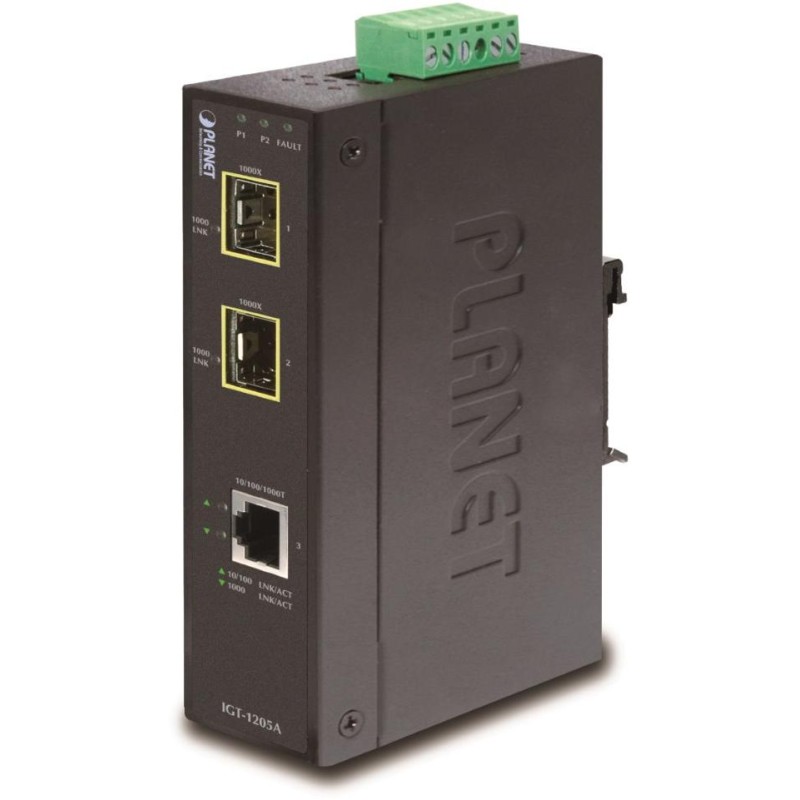

PLANETA IGT-1205AT
Konwerter optyczny Ethernet 1000Base-T na 100/1000Base-X ze slotami SPF do instalacji modułów MFB i MGB, przeznaczony do zastosowań przemysłowych i FTTH.
Opcja redundantnego zasilania w zakresie 24 V do 48 V DC lub 24 V AC, ochrona IP30, obudowa aluminiowa, rozszerzona temperatura pracy -40~75°C. Ochrona ESD+EFT do 6 kV DC. Montaż na szynie DIN lub bezpośrednio na ścianie.
Urządzenia Industrial Ethernet są przeznaczone do trudnych warunków pracy z szerokim zakresem temperatur roboczych, niestabilnym zasilaniem i częstymi wstrząsami. Konwerter można łatwo zainstalować na standardowej szynie DIN lub bezpośrednio na ścianie i umożliwia on wdrożenie dobrze znanej technologii Ethernet nawet w środowiskach przemysłowych. Nadaje się również do instalacji w szafach zewnętrznych z dużymi wahaniami temperatur roboczych (zwykle aplikacje bezprzewodowe i MAN ISP typu FTTH).
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Porty: 1 x RJ-45 10/100/1000Base-T, 1 x SFP 1000Base-SX/LX/BX
Obsługa transmisji: JumboFrame 9K
Wykonanie: Szyna DIN, montaż na ścianie
Wsparcie OAM: nie
Zasilanie: AC 24V lub DC 12-48V, możliwość podłączenia z dwóch różnych źródeł (brak w zestawie), całkowity pobór mocy do 4,8W
Ochrona: ESD do 6KV DC, EFT do 6KV DC, zabezpieczenie przed odwrotną polaryzacją, złącze zasilania na listwie zaciskowej, lokalizacja na dolnym panelu (nie przeszkadza w montażu na ścianie)
Temperatura pracy: -40 do 75°C
Wymiary: 135 x 87 x 32 mm
Waga: 505g
Możliwość montażu w podwoziu: nie
Nieruchomości przemysłowe:
Urządzenie jest odporne na upadek (IEC-60068-2-32) z wysokości 75 cm na wszystkie elementy narażone na uderzenia.
urządzenie jest odporne na wibracje (IEC-60068-2-6)
Urządzenie jest odporne na przeciążenia, krótkotrwałe przyspieszenie 50g, długotrwałe 4g, (IEC-60068-2-27)
bezpieczeństwo elektryczne zgodnie z normą CE EN-60950
Zgodność elektroniczna EMC (EMI):
ČSN EN 55032:2015+AC 2016 - Kompatybilność elektromagnetyczna urządzeń multimedialnych
Wymagania dotyczące odporności EMC (EMS):
ČSN EN 55024 A1:2015 – Sprzęt informatyczny
ČSN EN 55035:2017 - Kompatybilność elektromagnetyczna urządzeń multimedialnych
ČSN EN 61000-4-2:2008 - Wyładowania elektrostatyczne ESD
ČSN EN 61000-4-3 A2:2010 - Pola elektromagnetyczne o częstotliwości radiowej promieniowane
ČSN EN 61000-4-4:2012 - Szybkie przejściowe stany elektryczne EFT
ČSN EN 61000-4-5:2014 - Udar i przepięcie
ČSN EN 61000-4-6:2013 - Odporność na zaburzenia przewodzone indukowane przez pola o częstotliwości radiowej
ČSN EN 61000-4-8:2009 - Pole magnetyczne o częstotliwości sieciowej
ČSN EN 61000-4-11:2004 - Krótkotrwałe zapady napięcia, krótkie przerwy i powolne zmiany napięcia
Montaż na szynie DIN :
prod/Planet/ISW-DINrail_small.jpg" alt="ISW-DINrail_small.jpg" />
Montaż na ścianie przy użyciu dołączonej ramki :
