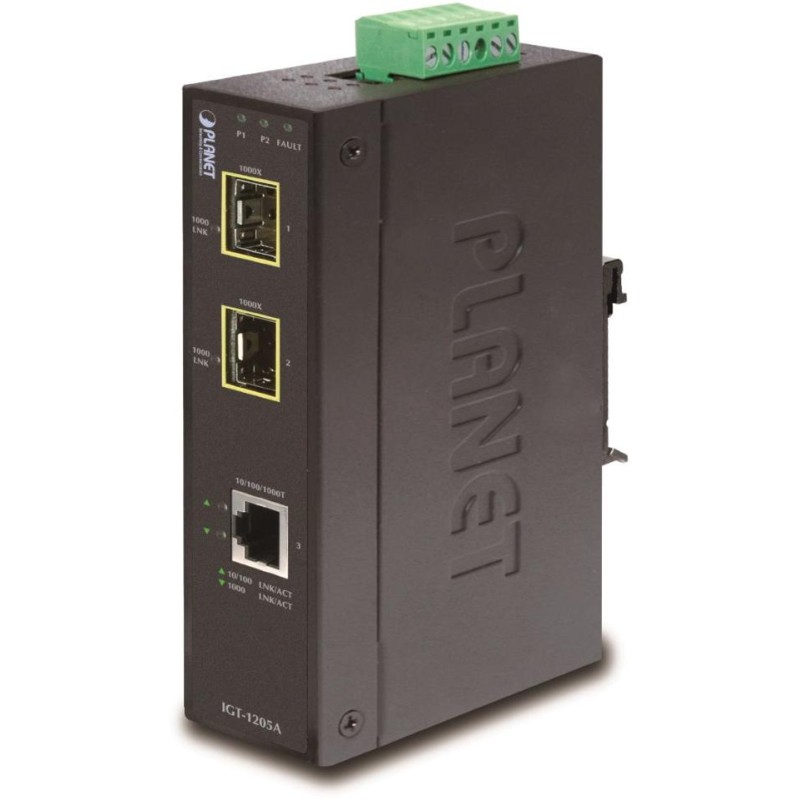

PLANET IGT-1205AT
Optischer Ethernet-Konverter 1000Base-T zu 100/1000Base-X mit SPF-Steckplätzen zur Installation von MFB- und MGB-Modulen, konzipiert für industrielle und FTTH-Anwendungen.
Redundante Stromversorgungsoption im Bereich von 24 V bis 48 V DC oder 24 V AC, Schutzart IP30, Aluminiumgehäuse, erweiterter Betriebstemperaturbereich -40 bis 75 °C. ESD+EFT-Schutz bis zu 6 kV DC. Montage auf DIN-Schiene oder direkt an der Wand.
Industrielle Ethernet-Geräte sind für raue Betriebsbedingungen mit unterschiedlichsten Betriebstemperaturen, instabiler Stromversorgung und häufigen Erschütterungen ausgelegt. Der Konverter lässt sich einfach auf einer Standard-DIN-Schiene oder direkt an der Wand montieren und ermöglicht den Einsatz bekannter Ethernet-Technologie auch in industriellen Umgebungen. Er eignet sich auch für die Installation in Außenschränken mit großen Temperaturschwankungen (typischerweise drahtlose und MAN-ISP-Anwendungen vom Typ FTTH).
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Anschlüsse: 1 x RJ-45 10/100/1000Base-T, 1 x SFP 1000Base-SX/LX/BX
Übertragungsunterstützung: JumboFrame 9K
Ausführung: Hutschiene, Wandmontage
OAM-Unterstützung: nein
Stromversorgung: AC 24 V oder DC 12–48 V, Anschluss von zwei verschiedenen Quellen möglich (nicht im Lieferumfang enthalten), Gesamtleistungsaufnahme bis zu 4,8 W
Schutz: ESD bis 6KV DC, EFT bis 6KV DC, Verpolungsschutz, Stromanschluss am Klemmenblock, Position auf der Bodenplatte (beeinträchtigt die Wandmontage nicht)
Betriebstemperatur: -40 bis 75 °C
Abmessungen: 135 x 87 x 32 mm
Gewicht: 505 g
Kann in ein Chassis eingebaut werden: nein
Industrieimmobilien:
Das Gerät ist sturzsicher (IEC-60068-2-32) aus einer Höhe von 75 cm auf alle Aufprallteile
das Gerät ist vibrationsfest (IEC-60068-2-6)
Das Gerät ist resistent gegen Überlastung, kurzfristige Beschleunigung von 50g, langfristig 4g, (IEC-60068-2-27)
elektrische Sicherheit gemäß CE EN-60950
EMV-Elektronische Verträglichkeit (EMI):
ČSN EN 55032:2015+AC 2016 – Elektromagnetische Verträglichkeit von Multimediageräten
Anforderungen an die EMV-Störfestigkeit (EMS):
ČSN EN 55024 A1:2015 – Informationstechnische Ausrüstung
ČSN EN 55035:2017 – Elektromagnetische Verträglichkeit von Multimediageräten
ČSN EN 61000-4-2:2008 - Elektrostatische Entladung ESD
ČSN EN 61000-4-3 A2:2010 - Abgestrahlte hochfrequente elektromagnetische Felder
ČSN EN 61000-4-4:2012 – Schnelle elektrische Transienten/Bursts EFT
ČSN EN 61000-4-5:2014 - Stoß- und Überspannung
ČSN EN 61000-4-6:2013 – Störfestigkeit gegen leitungsgebundene Störungen durch hochfrequente Felder
ČSN EN 61000-4-8:2009 - Magnetisches Feld mit netzfrequenter Frequenz
ČSN EN 61000-4-11:2004 - Kurzzeitige Spannungseinbrüche, kurze Unterbrechungen und langsame Spannungsänderungen
DIN-Schienenmontage :
prod/Planet/ISW-DINrail_small.jpg" alt="ISW-DINrail_small.jpg" />
Wandmontage mit dem mitgelieferten Rahmen :
