Planét IGT-1205AT, konvertor 1x 1000Base-T, 2x SFP 100/1000Base-X, -40 až +75C, EFT+ESD

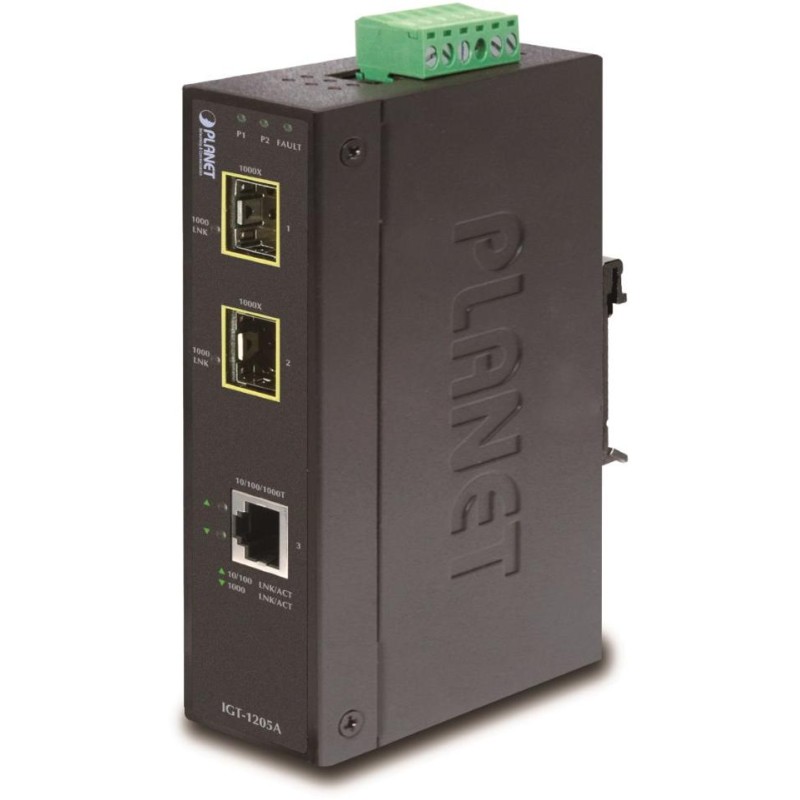

PLANET IGT-1205AT

Konvertor ethernet 1000Base-T na optiku 100/1000Base-X so slotmi SPF pre inštaláciu MFB a MGB modulov, určený pre priemyselné a FTTH aplikácie.

Možnosť redundantného napájania v rozsahu 24V až 48V DC alebo 24V AC, krytie IP30, hliníková skriňa, rozšírená pracovná teplota -40 ~ 75 °C. ESD+EFT ochrana do 6kV DC. Montáž na DIN lištu alebo priamo na stenu.

Zariadenia pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi. Konvertor sa ľahko inštaluje na štandardnú DIN lištu alebo priamo na stenu a umožňuje nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. Rovnako tak je vhodný pre inštalácie do vonkajšie umiestnených skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie typu FTTH).

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

Porty: 1 x RJ-45 10/100/1000Base-T, 1 x SFP 1000Base-SX/LX/BX

Podpora prenosu: JumboFrame 9K

Prevedenie: DIN lišta, na stenu

Podpora OAM: nie

Napájanie: AC 24V alebo DC 12-48V, pripojenie možné z dvoch rôznych zdrojov (nie sú súčasťou balenia), celkový príkon do 4,8W

Ochrana: ESD do 6KV DC, EFT do 6KV DC, ochrana proti prepólovaniu, pripojenie napájania na svorkovnici, umiestnenie na spodnom paneli (neprekáža pri montáži na stenu)

Prevádzková teplota: -40 až 75 °C

Rozmery: 135 x 87 x 32mm

Hmotnosť: 505 g

Možno inštalovať do šasi: nie

Priemyselné vlastnosti:

zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti

zariadenie je odolné proti vibráciám (IEC-60068-2-6)

zariadenie je odolné proti preťaženiu krátkodobému zrýchleniu 50g, dlhodobému 4g, (IEC-60068-2-27)

elektrická bezpečnosť podľa CE EN-60950

EMC Elektronická kompatibilita (EMI):

ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálnych zariadení

EMC požiadavky na odolnosť (EMS) :

ČSN EN 55024 A1:2015 - Zariadenie informačnej techniky

ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálnych zariadení

STN EN 61000-4-2:2008 - Elektrostatický výboj ESD

ČSN EN 61000-4-3 A2:2010 - Vyžarované vysokofrekvenčné elektromagnetické pole

ČSN EN 61000-4-4:2012 - Rýchle elektrické prechodné javy/skupiny impulzov EFT

ČSN EN 61000-4-5:2014 - Rázový impulz a prepätie

ČSN EN 61000-4-6:2013 - Odolnosť proti rušeniam šíreným vedeniam, indukovaným vysokofrekvenčnými poľami

ČSN EN 61000-4-8:2009 - Magnetické pole sieťového kmitočtu

ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napätia, krátke prerušenia a pomalé zmeny napätia

Montáž na DIN lištu :

Montáž na stenu pomocou dodaného rámu :
