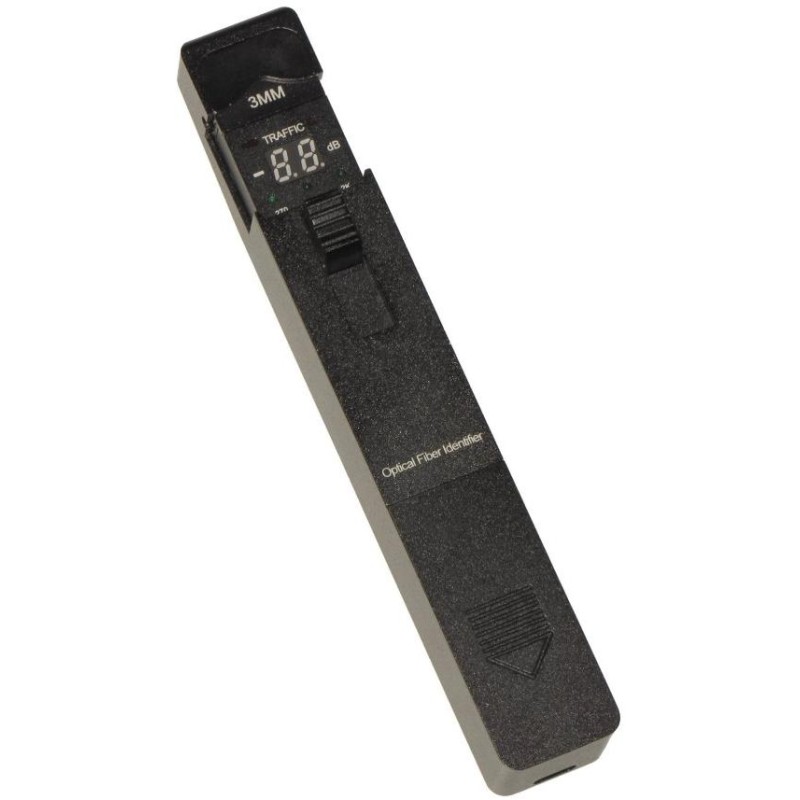

XtendLan XL-FOID028
Identyfikator optyczny do wykrywania aktywnych włókien bez ich zakłócania. Wykrywa poziom sygnału we włóknie, 4 adaptery do pomiaru. Czułość -40 do 0 dBm. Zasilany bateryjnie. Określa również kierunek sygnału.
Urządzenie jest optycznym identyfikatorem zaprojektowanym do wykrywania aktywnego ruchu na światłowodzie bez jego przerywania. Wykrywa częstotliwości robocze 270 Hz, 1 KHz i 2 KHz, a w przypadku wykrycia aktywnego włókna generuje ton serwisowy i sygnalizuje poziom. Pomiar działa na zasadzie, że światło ucieka z kabla optycznego, co można zmierzyć.
Urządzenie wyposażone jest w cztery adaptery (2 mm, 3 mm, 0,9 mm, 0,25 mm) umożliwiające optymalne dopasowanie identyfikatora do włókna.
PODSTAWOWE DANE TECHNICZNE
Identyfikowalne długości fal: 900 - 1650 nm
Sygnał rozpoznawalny: CW- (270 Hz, 1 KHz, 2 KHz) +/- 5%, oznaczony akustycznie
Typ detektora: InGaAs
Tłumienie wstawiania dla sygnału 1550nm:
250 µm: 0,5 dB
900 µm: 0,1 dB
3mm: 1dB
Czytelność poziomu sygnału światłowodowego: -40 dBm do +5 dBm (kalibracja dla 1310 nm i 1550 nm)
Zasilanie: 2 baterie AAA (brak w zestawie)
Temperatura pracy: -10°C do 50°C
Wymiary: 200 x 30 x 27 mm
Waga: 210g
Komentarz:
Moc miernika jest skalibrowana dla długości fal 1310 nm i 1550 nm. W tych wyświetla wartość od -40 do -5 dBm dla 1310 nm lub od -30 do +5 dBm dla 1550 nm. Inne długości fal będzie wyświetlał mniej dokładnie. Moc miernika jest prawdziwie proporcjonalna, a pomiar oczywiście nadaje się tylko do identyfikacji, a nie do pomiaru rzeczywistego poziomu sygnału. Pomiar mocy sygnału jest określany na podstawie wartości średniej, dlatego w przypadku komunikacji impulsowej będzie mierzył znacznie mniejsze wartości niż np. deklarowane są nadajniki gigabitowe.
Dokonuje również pomiarów na kablach krosowych o średnicy 3 mm i jest w stanie wskazać kierunek popularnych modułów 10Gbase-LX (które zazwyczaj mają moc ok. 0 dBm, tj. 1 mW).
Podczas identyfikacji w bardziej skomplikowanych systemach dystrybucji, lepiej jest użyć specjalnego źródła sygnału optycznego, jednego z modeli z serii XL-FLS lub XL-FMS. Jednak specjalne źródło światła nie jest konieczne do użycia.
