XtendLan Identifikátor živého vlákna bez nutnosti rozpojenia, 4 adaptéry, detekcia úrovne signálov

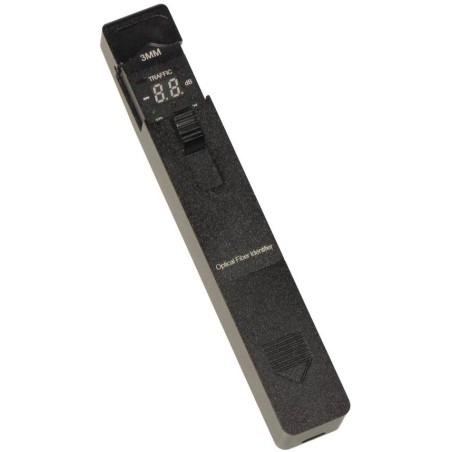

XtendLan XL-FOID028

Optický identifikátor na detekciu aktívnych vlákien bez ich narušenia. Detekuje úroveň signálu vo vlákne, 4 adaptéry na meranie. Citlivosť -40 až 0 dBm. Napájanie batérií. Určuje aj smer signálu.

Prístroj je optickým identifikátorom určený na detekciu aktívnej prevádzky na optickom vlákne bez jeho prerušenia. Detekuje prevádzkové frekvencie 270 Hz, 1 KHz a 2 KHz, v prípade zistenia aktívneho vlákna produkuje servisný tón a signalizuje úroveň. Meranie pracuje na princípe, kedy z ohlého kábla uniká svetlo, ktoré je možné merať.

K prístroju sú dodávané štyri adaptéry (2 mm, 3 mm, 0,9 mm, 0,25 mm) na optimálne prispôsobenie identifikátora na vlákno.

ZÁKLADNÁ ŠPECIFIKÁCIA

Identifikovateľné vlnové dĺžky: 900 - 1650 nm

Identifikovateľný signál: CW- (270 Hz, 1 KHz, 2 KHz) +/- 5 %, indikovaný akusticky

Typ detektora: InGaAs

Vložený útlm pre signál 1550nm:

250 µm: 0,5 dB

900 µm: 0,1 dB

3 mm: 1 dB

Čitateľnosť úrovne signálu vo vlákne: -40 dBm až +5 dBm (kalibrácia pre 1310 nm a 1550 nm)

Napájanie: 2 x AAA batérie (nie sú súčasťou balenia)

Prevádzková teplota: -10 °C až 50 °C

Rozmery: 200 x 30 x 27 mm

Hmotnosť: 210 g

Poznámky:

Výkon merača je kalibrovaný na vlnové dĺžky 1310 nm a 1550 nm. V nich zobrazuje hodnotu -40 až -5 dBm pre 1310nm, resp. -30 až +5 dBm pre 1550 nm. Iné vlnové dĺžky bude zobrazovať viac nepresne. Výkon merača je skutočne pomerový a meranie je vhodné pochopiteľne len na identifikáciu, nie na meranie skutočnej úrovne signálu. Meranie výkonu signálu sa stanovuje zo strednej hodnoty, preto pre pulzné komunikácie nameria oveľa menšie hodnoty, než sú napríklad deklarované Gigabitové vysielače.

Meria aj na patch kábloch priemeru 3 mm, je schopný indikovať smer už pre bežné moduly typu 10Gbase-LX (ktoré majú typicky výkon cca. 0 dBm tj. 1 mW).

Pri identifikácii v komplikovanejších rozvodoch s výhodou použite špeciálny zdroj optického signálu, niektorý z modelov radu XL-FLS alebo XL-FMS. Zvláštny zdroj svetla však nie je na používanie potrebný.
