XtendLan XL-FOID028
Optischer Identifikator zur Erkennung aktiver Fasern, ohne diese zu stören. Erkennt den Signalpegel in der Faser, 4 Adapter zur Messung. Empfindlichkeit: -40 bis 0 dBm. Batteriebetrieben. Bestimmt auch die Signalrichtung.

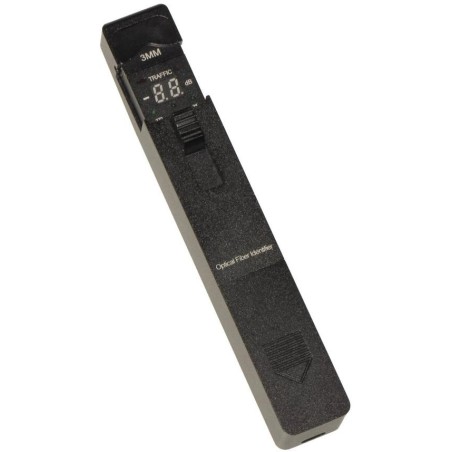

Das Gerät ist ein optischer Identifikator, der aktiven Verkehr auf einer Glasfaser erkennt, ohne ihn zu unterbrechen. Es erkennt Betriebsfrequenzen von 270 Hz, 1 kHz und 2 kHz und erzeugt bei Erkennung einer aktiven Glasfaser einen Serviceton und signalisiert den Pegel. Die Messung basiert auf dem Prinzip des aus dem Glasfaserkabel austretenden Lichts, das gemessen werden kann.
Zur optimalen Anpassung des Identifikators an die Faser liegen dem Gerät vier Adapter (2 mm, 3 mm, 0,9 mm, 0,25 mm) bei.
GRUNDLEGENDE SPEZIFIKATIONEN
Identifizierbare Wellenlängen: 900 - 1650 nm
Identifizierbares Signal: CW- (270 Hz, 1 KHz, 2 KHz) +/- 5%, akustisch angezeigt
Detektortyp: InGaAs
Einfügungsdämpfung für 1550-nm-Signal:
250 µm: 0,5 dB
900 µm: 0,1 dB
3 mm: 1 dB
Lesbarkeit des Glasfasersignalpegels: -40 dBm bis +5 dBm (kalibriert für 1310 nm und 1550 nm)
Stromversorgung: 2 x AAA-Batterien (nicht im Lieferumfang enthalten)
Betriebstemperatur: -10°C bis 50°C
Abmessungen: 200 x 30 x 27 mm
Gewicht: 210g
Kommentar:
Die Leistung des Messgeräts ist für die Wellenlängen 1310 nm und 1550 nm kalibriert. Dabei zeigt es einen Wert von -40 bis -5 dBm für 1310 nm bzw. -30 bis +5 dBm für 1550 nm an. Andere Wellenlängen werden ungenauer angezeigt. Die Leistung des Messgeräts ist tatsächlich proportional, und die Messung dient natürlich nur zur Identifikation, nicht zur Messung des tatsächlichen Signalpegels. Die Signalleistung wird aus dem Durchschnittswert ermittelt, daher misst es bei Impulskommunikation deutlich kleinere Werte als beispielsweise bei Gigabit-Sendern angegeben.
Es misst auch auf Patchkabeln mit einem Durchmesser von 3 mm und kann die Richtung für gängige 10Gbase-LX-Module anzeigen (die typischerweise eine Leistung von ca. 0 dBm, also 1 mW, haben).
Zur Identifizierung in komplexeren Verteilsystemen empfiehlt sich der Einsatz einer speziellen optischen Signalquelle, beispielsweise eines der Modelle der Serien XL-FLS oder XL-FMS. Eine spezielle Lichtquelle ist für den Einsatz jedoch nicht zwingend erforderlich.
