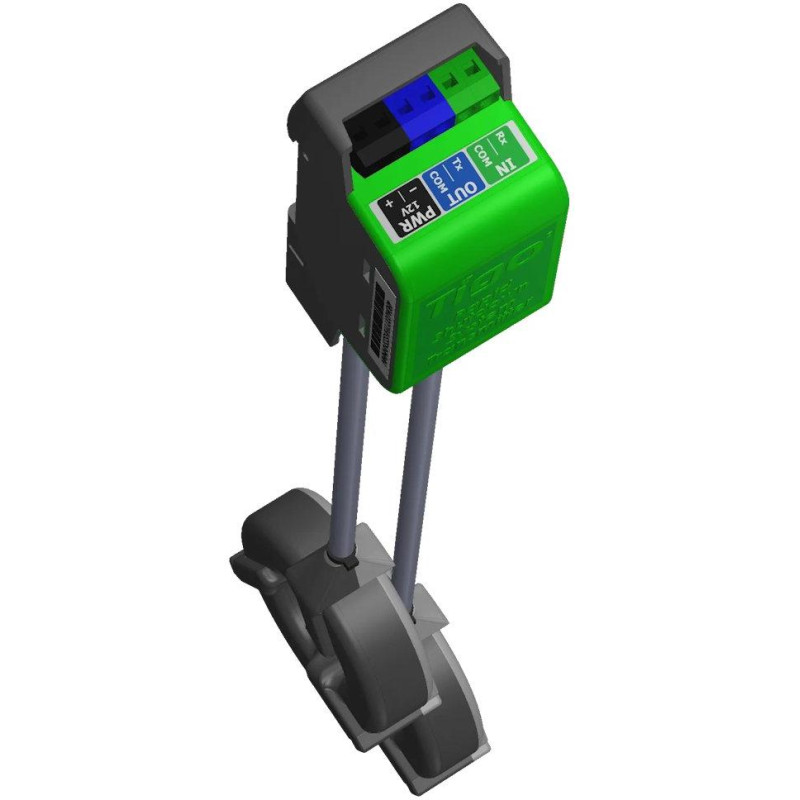

Nadajnik Tigo Energy RSS dla Tigo TS4-AF lub TS4-A-2F

Wersja: 490-00000-52 (2 rdzenie, nadajnik RSS, szyna DIN)

Nadajnik Tigo RSS (Rapid Shutdown System) uzupełnia ekonomiczną architekturę systemu szybkiego wyłączania w połączeniu z rozwiązaniami bezpieczeństwa przeciwpożarowego Tigo wymienionymi na liście UL – w tym TS4-AF (dodatek), TS4-A-2F (dodatek dla dwóch modułów) . Nadajnik RSS wysyła sygnał za pośrednictwem PLC (Power Line Communication) do jednostek TS4-F, aby utrzymać moduły fotowoltaiczne podłączone nawet po włączeniu zasilania. Jednostki TS4-F automatycznie przechodzą w tryb szybkiego wyłączania, gdy nadajnik RSS jest wyłączany i wznawiają produkcję energii, gdy nadajnik RSS jest ponownie włączany. Nadajnik RSS z technologią Pure Signal może łączyć wiele nadajników RSS, umożliwiając jeden skoordynowany sygnał konserwacyjny do elektrowni w celu maksymalizacji integralności sygnału, nawet w dużych i złożonych instalacjach solarnych. To rozwiązanie jest zgodne ze specyfikacjami NEC 2014, 2017 i 2020 690.12 dotyczącymi szybkiego wyłączania za pomocą Power Line Communication (PLC) . Dostępne w technologii Pure Signal dla systemów wielonadajnikowych, jako zestaw, na szynie DIN lub PCBA do integracji z inwerterami.

Nadajnik Tigo RSS dostępny jest jako moduł lub PCBA.
część rozwiązania szybkiego wyłączania na poziomie modułu w połączeniu
z Tigo TS4-AF/2F MLPE. Nadajnik RSS łączy się z wieloma
Nadajniki RSS i łagodzenie zakłóceń dzięki technologii Pure Signal
Tigo, które synchronizuje jeden skoordynowany
sygnał podtrzymujący aktywność dla wielu systemów.

Każdy nadajnik będzie używałkomunikacja przez sieć energetyczną (PLC) w celu wysyłania
sygnał podtrzymujący do urządzenia MLPE za pośrednictwem jednego lub
dwa rdzenie. Każdy rdzeń może pomieścić do 10 przewodów ogniw fotowoltaicznych
(tylko negatywne lub pozytywne).

PODSTAWOWE DANE TECHNICZNE:

Nadajniki
Napięcie wejściowe nadajnika: 12 V DC ±2%
Prąd wejściowy nadajnika: 1 A
Pobór mocy (maksymalny/średni): 5,5/0,85 W
Tryb czuwania: 0,06 W (PCBA)
Maksymalna liczba wątków na rdzeń: 10
Maksymalna długość kabla do ostatniego
nadajniki w szeregu synchronicznym: 30 m
Waga: 60g

Rdzeń
Średnica przewodu: 18 AWG
Długość przewodu: 500 mm
Maksymalny prąd na rdzeń: 160 A
Maksymalne napięcie w szeregu: 1500 V DC
Maksymalna liczba wątków na rdzeń: 10
Maksymalna liczba modułów fotowoltaicznych na jeden ciąg: 30
Waga: 160g (0,35lb)

Środowisko otoczenia
Zakres temperatury pracy: -40 do +85 °C
Wymiary: 90,9 × 41,3 × 38 mm
