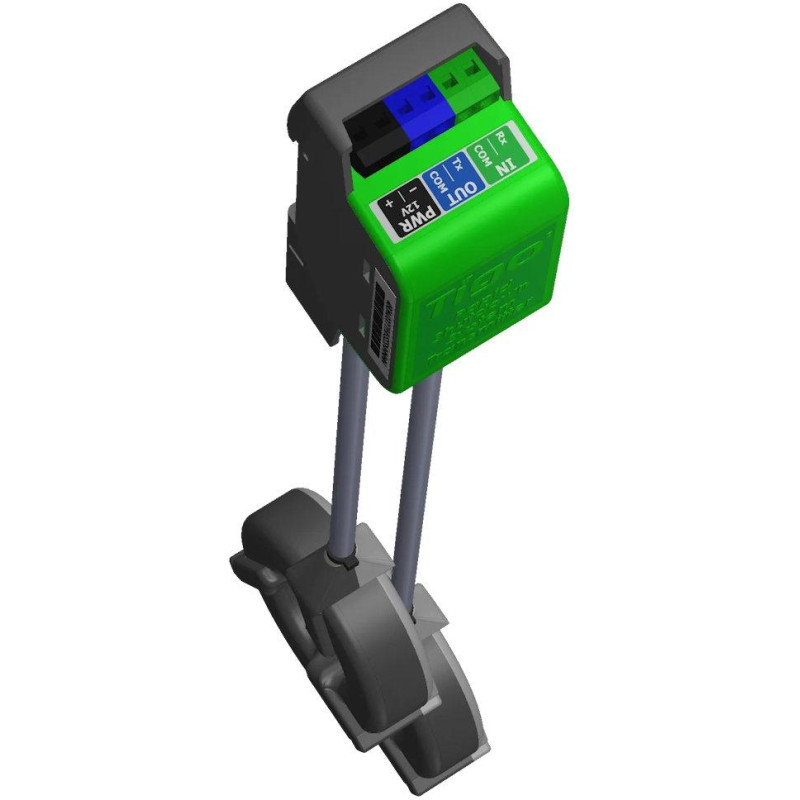

Tigo Energy Vysielač RSS pre Tigo TS4-AF alebo TS4-A-2F

Verzia: 490-00000-52 (2 jadrá, RSS vysielač, DIN lišta)

Vysielač Tigo RSS (Rapid Shutdown System) dopĺňa nákladovo efektívnu architektúru systému rýchleho vypnutia v spojení s požiarno-bezpečnostnými riešeniami Tigo certifikovanými UL - vrátane TS4-AF (add-on), TS4-A-2F (add-on pre dva moduly) . Vysielač RSS vysiela signál prostredníctvom PLC (Power Line Communication) do jednotiek TS4-F, aby zostali fotovoltaické moduly spojené aj pri zapnutom napájaní. Jednotky TS4-F automaticky prejdú do režimu rýchleho vypnutia, keď sa vysielač RSS vypne, a obnovia výrobu energie, keď je vysielač RSS opäť napájaný. Vysielač RSS s technológiou Pure Signal môže prepojiť viac vysielačov RSS medzi sebou, čo umožňuje jeden koordinovaný udržiavací signál do elektrárne, aby sa maximalizovala integrita signálu, a to aj vo veľkých a zložitých solárnych inštaláciách. Toto riešenie je v súlade so špecifikáciami NEC 2014, 2017 a 2020 690.12 pre rýchle vypnutie s využitím komunikácie Power Line (PLC) . K dispozícii s technológiou Pure Signal pre systémy s viacerými vysielačmi, ako kit, lišta DIN alebo PCBA pre integráciu do striedačov.

Vysielač Tigo RSS, ktorý je k dispozícii ako modul alebo PCBA, je
súčasťou riešenia rýchleho vypnutia na úrovni modulu v spojení
s Tigo TS4-AF/2F MLPE. Vysielač RSS sa prepája s viacerými
vysielačmi RSS a zmierňuje rušenie pomocou technológie Pure Signal
spoločnosti Tigo, ktorá synchronizuje jeden koordinovaný
signál keep-alive pre viac sústav.

Každý vysielač využijevá komunikáciu po elektrickej sieti (PLC) na odosielanie
keep-alive signálu do zariadenia MLPE prostredníctvom jedného alebo
dvoch jadier. Každé jadro pojme až 10 vodičov fotovoltaického reťazca
(iba záporné alebo kladné).

ZÁKLADNÁ ŠPECIFIKÁCIA:

Vysielače
Vstupné napätie vysielača: 12 V dc ±2%
Vstupný prúd vysielača: 1 A
Príkon (maximálny/priemerný): 5,5/0,85 W
Pohotovostný režim: 0,06 W (PCBA)
Maximálny počet reťazcov na jadro: 10
Maximálna dĺžka kábla k poslednému
vysielači v synchronizovanej sérii: 30 m
Hmotnosť: 60 g

Jadro
Meradlo vodiča: 18 AWG
Dĺžka vodiča: 500 mm
Maximálny prúd na jedno jadro: 160 A
Maximálne napätie na reťazci: 1500 V dc
Maximálny počet reťazcov na jedno jadro: 10
Maximálny počet FV modulov na string: 30
Hmotnosť: 160 g (0,35 lb)

Okolité prostredie
Rozsah prevádzkových teplôt: -40 až +85 °C
Rozmery: 90,9 × 41,3 × 38 mm
